No MER, a entidade associativa é utilizada para representar um relacionamento entre relacionamentos.

Considere o seguinte diagrama hipotético de Entidade Relacionamento:

Para atender à integridade de dados, a data em que um Tribunal atende um cidadão deve ser um atributo

O que significa uma cardinalidade de "um para um" (1:1) em um relacionamento entre duas tabelas?

Uma empresa se encontra na fase de modelagem de dados que vai trabalhar com o nível mais alto de abstração dos requisitos de dados do domínio, resultando em uma representação que vai independer do Modelo de Banco de Dados aplicado. Essa fase é a de modelagem:

Fornece um conjunto-padrão de técnicas de diagramação e notações para descrever requisitos de sistemas de informação descrevendo relacionamentos laterais e de pai-filho. Embora seja usada para análise e desenho de sistemas, algumas organizações também usam este padrão para modelar processos de negócio. A frase está se referindo à:

Considerando os conceitos de entidade, relacionamento e atributo no modelo Entidade-Relacionamento (ER), analise as partes que seguem:

Em detrimento da evolução dos bancos de dados modernos, não se admite, atualmente, relacionamentos ternário ou maior (N-ário), pois estes tipos de relacionamentos adicionavam alta complexidade ao esquema de banco de dados, tendo difícil manutenção dos SGBDs (1ª parte). Há tipos de entidades em banco de dados relacionais, uma delas é a entidade fraca. As entidades fracas são aquelas entidades que não possuem atributos-chave próprios (2ª parte). Entende-se atributo simples como aquele que se pode dividir em subpartes de proporções menores, como, por exemplo, o atributo logradouro (3ª parte).

Das partes, pode-se afirmar que está(ão) CORRETA(S):

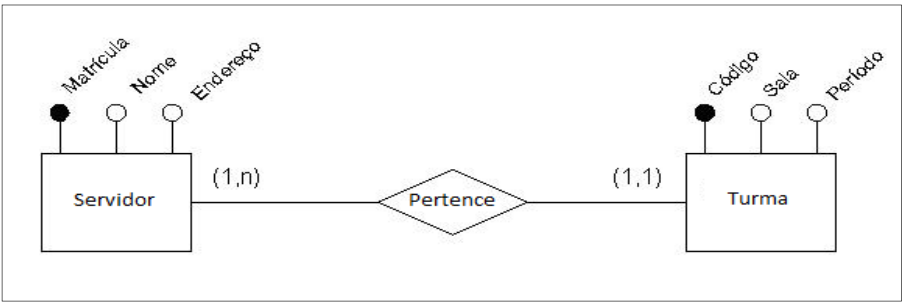

O servidor Monteiro, investido no cargo de Analista Legislativo de determinada câmara Municipal, recebeu do setor de tecnologia o diagrama entidade-relacionamento de um novo projeto de capacitação de servidores que será implementado no sistema de gestão interno:

Considerando o modelo anterior, analise as afirmativas que apresentam a adequada relação dos itens com os tipos de dispositivo.

I. Uma turma pode não estar associada a uma ocorrência de servidor.

II. Um servidor pode pertencer a uma única turma.

III. Para cada servidor será armazenado a matrícula, o nome e o endereço.

Está correto o que se afirma em

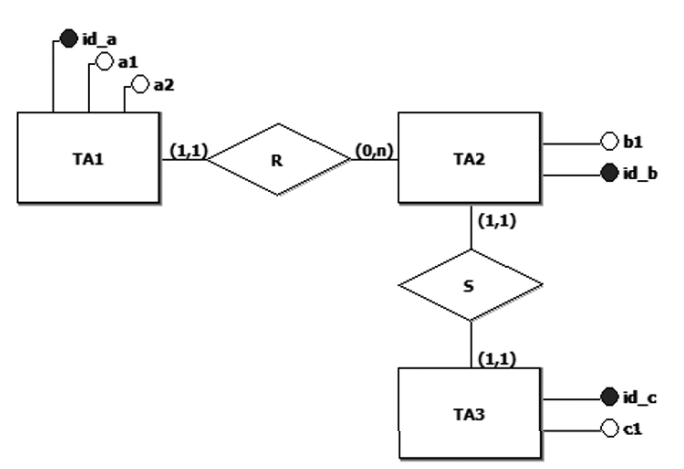

Considere o diagrama E-R a seguir.

Para simplificar, todos os atributos desse modelo E-R devem ser considerados itens de dados do tipo cadeia de caracteres (TEXT).

A partir desse diagrama, foi produzido um conjunto de tabelas relacionais por meio da aplicação de regras de transformação. Essas regras preservaram a semântica do modelo E-R, além de propiciarem mais eficiência nas operações de junção sobre as tabelas obtidas.

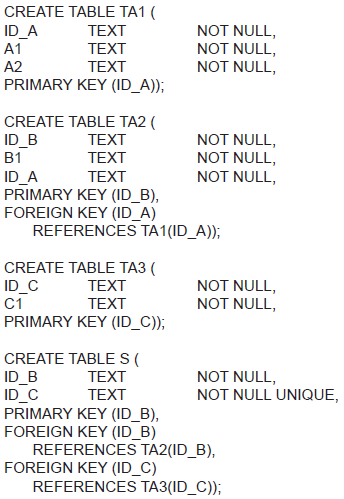

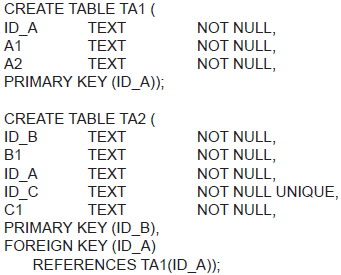

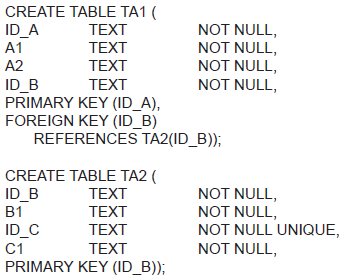

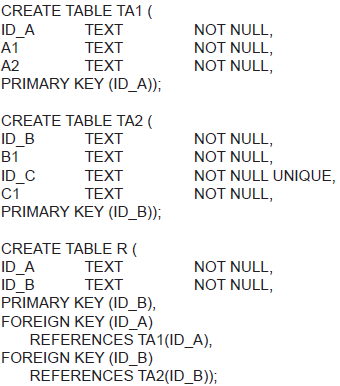

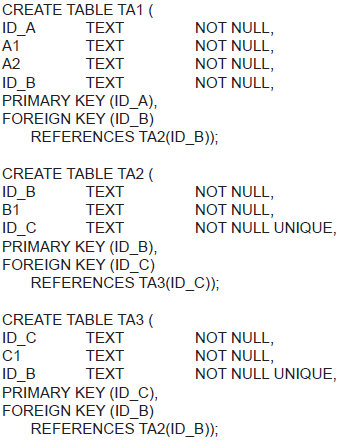

Qual conjunto de tabelas atende às transformações aplicadas?

Em banco de dados, um dos conceitos estudados é o MER – Modelo entidade relacionamento, neste contexto, assinale a alternativa que apresenta o que é uma entidade.

A Figura abaixo exibe um diagrama E-R que contém duas entidades (ET1 e XT2) e uma relação (S).

Admita a existência de um banco de dados relacional composto pelos conjuntos ET1 e XT2, oriundos do mapeamento das entidades ET1 e XT2. Parte do estado atual desse banco de dados é definido pelos seguintes conjuntos:

ET1={e1,e2,e4}

XT2={t1,t2,t3}

Qual conjunto completa o banco de dados em questão, de modo a atender a todas as regras relativas à relação S?

Na Figura a seguir, é mostrado um diagrama E-R.

Admita que os conjuntos a seguir façam parte de um banco de dados cujo esquema foi gerado a partir do modelo E-R acima.

X = { x1, x2, x3 }

Y = { y1, y2, y3, y4 }

Z = { z1, z2, z3 }

NÃO violam as restrições de cardinalidade presentes nas respectivas relações do modelo E-R acima os seguintes conjuntos U e T:

Observe o seguinte Modelo Entidade Relacionamento a seguir.

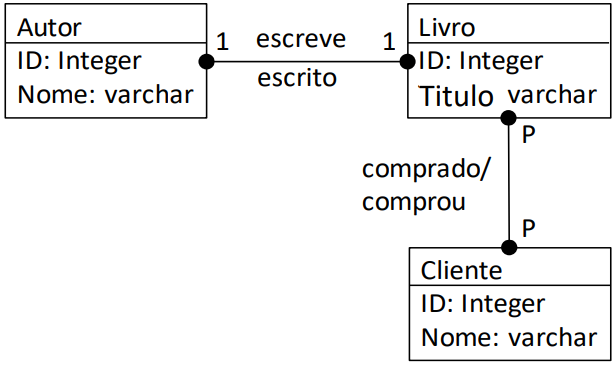

O modelo ilustrado atende a regra de negócio:

Suponha que o esquema de um banco de dados relacional tenha sido obtido a partir de um modelo E-R em que duas entidades, A e B, estão relacionadas por meio de uma relação R. A regra aplicada para a transformação de R foi a fusão das tabelas correspondentes às entidades A e B, que deu origem à tabela TR. A chave primária da tabela TR é a mesma que foi originalmente definida para a tabela relativa à entidade A.

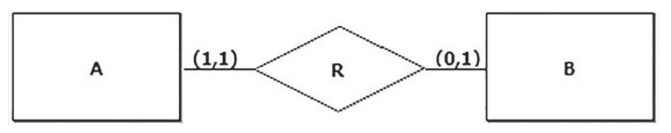

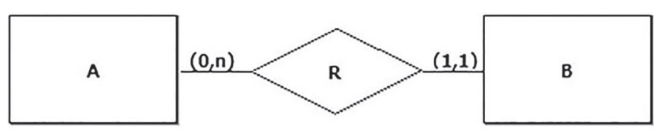

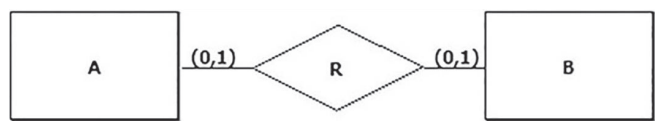

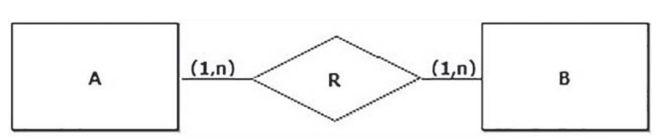

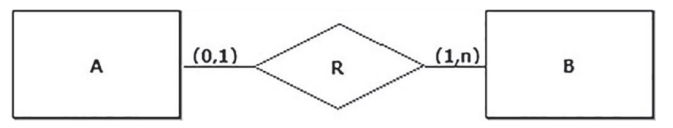

Qual diagrama define uma relação R compatível com a transformação descrita acima?

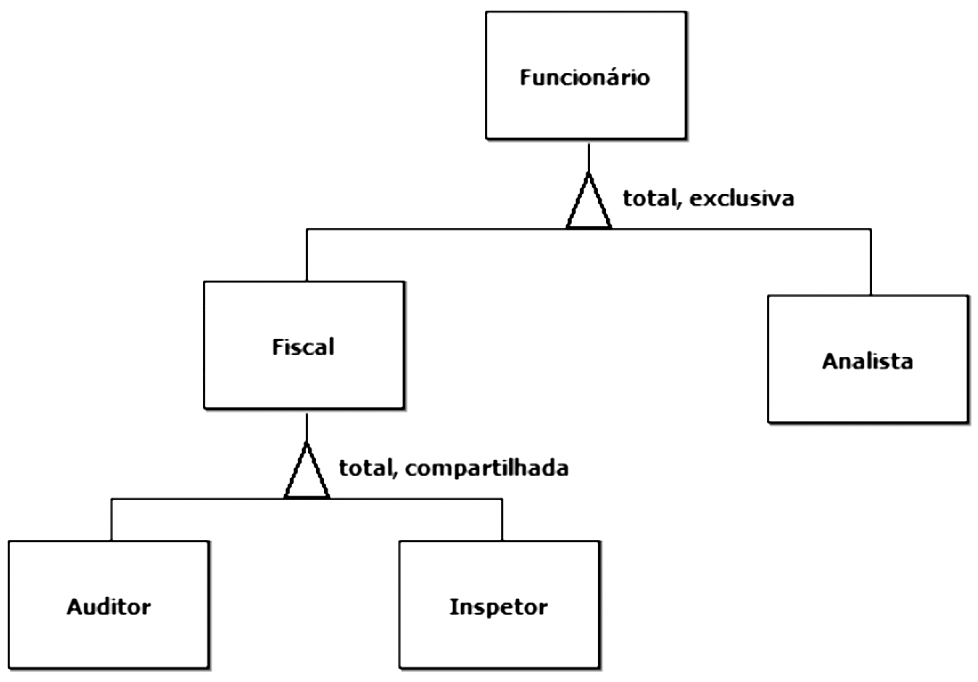

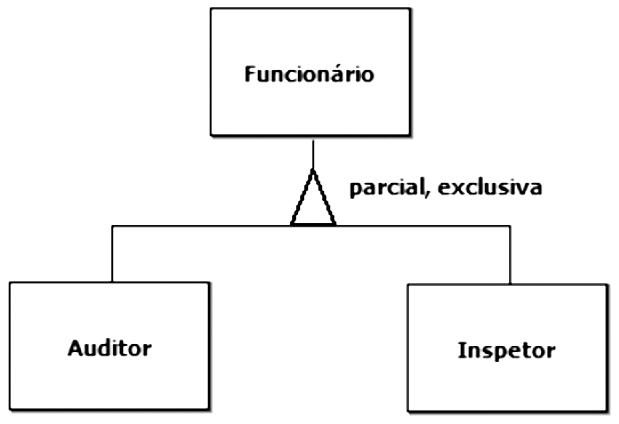

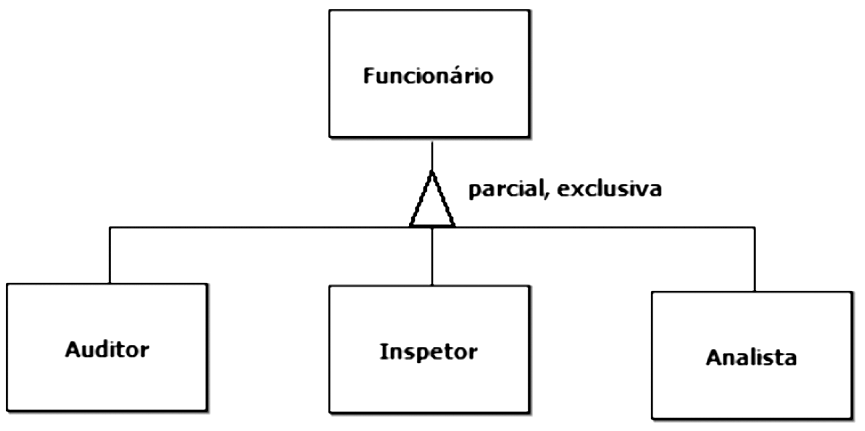

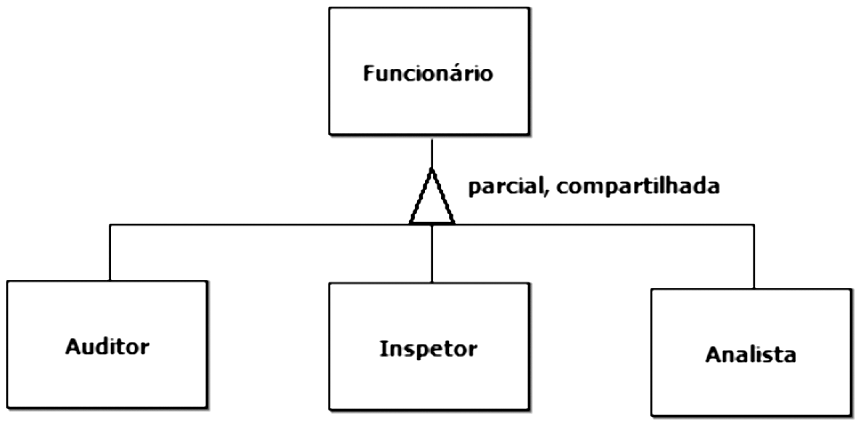

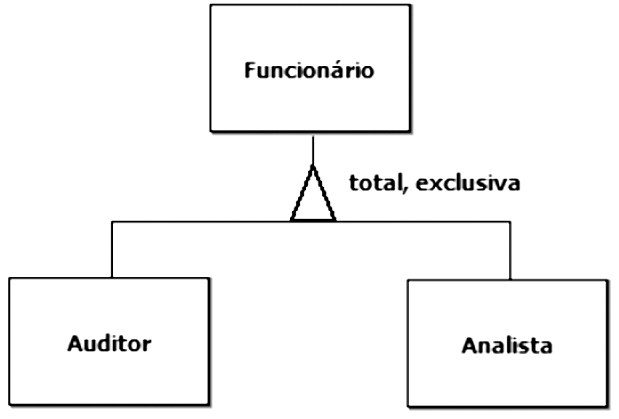

Uma agência reguladora é composta por três categorias de funcionários: analistas, auditores e inspetores. De modo geral, um funcionário deve pertencer a uma única categoria, porém alguns auditores também exercem a função de inspetor. Qual diagrama E-R retrata, fidedignamente, a estrutura administrativa dessa agência reguladora?

Considere as regras abaixo sobre o mapeamento do Modelo Entidade-Relacionamento para Modelo Relacional.

I - Para cada relacionamento R binário M:N, criar uma relação S para representar R. Inserir, como chave estrangeira de S, as chaves primárias das relações que representam as entidades participantes do relacionamento; a combinação (concatenação) delas formará a chave primária de S.

II - Para cada entidade regular fraca E de um esquema ER, criar uma relação R que inclua todos os atributos de E. Escolher um dos atributos-chave de E como chave primária de R.

III - Para cada tipo de entidade forte W no esquema ER cujo tipo de entidade proprietária é E, criar uma relação R. Incluir em R todos os atributos W. Incluir como atributos de chave estrangeira em R o(s) atributo(s) de chave primária de E. Definir a chave primária de R como sendo a combinação desses atributos com a chave parcial de W, se existir.

Quais estão corretas?

Na fase de projeto de um banco de dados relacional, é comum que seja construído um modelo E-R, pois isso permite uma compreensão lógica das entidades envolvidas e suas respectivas propriedades.

Uma das vantagens desses modelos é a identificação imediata da lista de:

Analise a imagem, a seguir, de um símbolo do modelo entidade relacionamento:

O símbolo, acima, representa um(a):

Sobre uma entidade no Modelo ER é INCORRETO afirmar que:

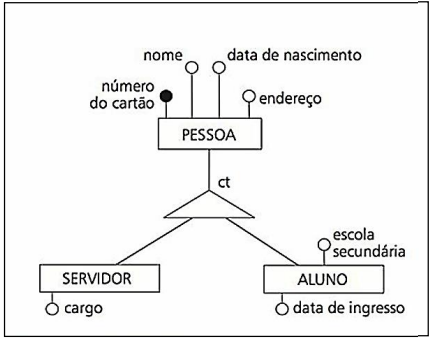

Observe o diagrama a seguir:

(Heuser, 2011, p. 83.)

Este modelo representa uma

Seja o seguinte Diagrama Entidade-Relacionamento (DER), baseado no modelo de Peter Chen:

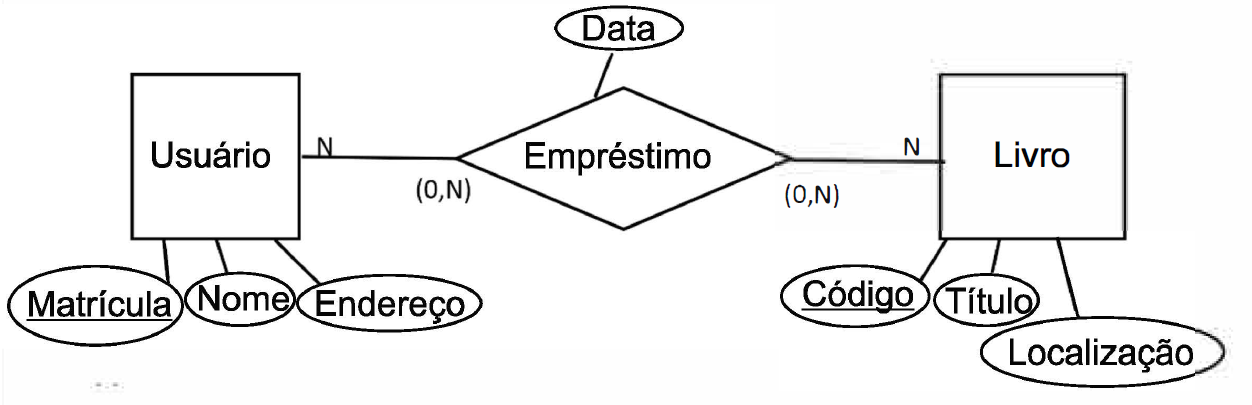

Uma observação obtida deste DER é que um:
