Questões de Concurso sobre Modelo entidade-relacionamento

O Modelo Entidade Relacionamento (MER) tem por objetivo modelar de forma concreta/física um banco de dados.

O modelo baseado na percepção do mundo real, que consiste em um conjunto de objetos básicos chamados entidades, e nos relacionamentos entre esses objetos cujo objetivo é facilitar o projeto de banco de dados, possibilitando especificar a estrutura lógica geral do banco de dados, é denominado

Uma entidade no Modelo Entidade Relacionamento pode possuir um ou mais atributos os quais podem ser classificados entre atributos simples ou compostos. Assinale a alternativa correta sobre atributos simples.

O Modelo Entidade Relacionamento (MER) foi proposto por Peter Chen em 1976 com o objetivo de capturar informação semântica a respeito do mundo real e, por meio do seu diagrama (Diagrama Entidade-Relacionamento — DER), ser uma ferramenta para projeto de banco de dados.

Ao criar um DER, deve-se considerar que

No contexto de Banco de Dados, ao desenvolver o diagrama Entidade Relacionamento, temos de forma clara quais são as entidades e seus atributos representadas em nível mais baixo. O diagrama abaixo, refere-se a:

Em um Diagrama de Entidade-Relacionamento (DER), um relacionamento é representado por um __________, ligado por linhas aos retângulos representativos das entidades que participam do relacionamento.

Assinale a alternativa que preenche corretamente a lacuna do trecho acima.

Considerando o diagrama entidade relacionamento a seguir, assinale a alternativa correta.

O modelo entidade-relacionamento permite a criação de um relacionamento do tipo associativo, que é originado de outros dois relacionamentos.

No que se refere aos bancos de dados (BD), os modelos são descrições que estarão armazenadas no BD, podendo informar quais dados são armazenados para cada produto, como código, preço e nomenclatura. Para construir um modelo, usa-se uma linguagem de modelagem de dados, havendo diversas que oferecem a possibilidade de descrever os modelos em diferentes níveis de abstração e com objetivos distintos. Um dos modelos é utilizado no momento inicial de criação do banco de dados, sendo a fase em que se busca representar o mundo real por meio de uma visão simplificada dos dados e dos relacionamentos. Nesse modelo, são determinadas quais informações serão armazenadas no banco, sem se preocupar com o Sistema Gerenciador de Banco de Dados (SGBD) que será utilizado. Ele representa um nível em que é possível descrever os tipos de dados requeridos, os relacionamentos entre si e as regras de consistência.

Esse modelo é conhecido como:

Analise o seguinte diagrama entidade-relacionamento e analise as afirmativas a seguir:

I. A transposição do diagrama entidade-relacionamento para o modelo relacional irá gerar 4 tabelas no banco de dados.

II. A cardinalidade mínima “0” na cardinalidade (0,n) significa opcional.

III. O eleitor obrigatoriamente deve estar vinculado a uma justificativa.

IV. Na transposição do diagrama entidade-relacionamento para o modelo relacional, o atributo identificador NumJustificativa da tabela Justificativa irá virar uma foreign key na tabela Eleitor.

Está correto o que se afirma apenas em

O modelo conceitual de um banco de dados prevê uma entidade denominada funcionário. Para fins de pagamento, é necessário cadastrar dados dos dependentes, caso haja, sem limite superior de quantidade.

Para manter o modelo relacional na primeira forma normal, avalie se as seguintes abordagens devem ser propostas:

I. Replicar, na mesma tabela, o registro do funcionário para cada dependente cadastrado.

II. Criar uma tabela com os dados de cada dependente, vinculada por um atributo aos dados do funcionário.

III. Registrar no campo correspondente um vetor com os dados dos dependentes.

Está correto o que se afirma em

A ______ permite expressar o número de ocorrências com que uma entidade pode tomar parte em um relacionamento. Permite também expressar as possibilidades e restrições de associações entre uma entidade e outra.

Assinale a alternativa que preencha corretamente a lacuna.

Assinale a alternativa que preencha corretamente a lacuna. Bancos de Dados Relacionais; Modelagem Conceitual e Projeto de Banco de Dados.

MER (Modelo Entidade Relacionamento) é utilizado para descrever os objetos do mundo real através de entidades, com suas propriedades que são os atributos e os seus ______.

Em um sistema de gerenciamento de banco de dados (SGBD), o conhecimento sobre as propriedades ACID (Atomicidade, Consistência, Isolamento, Durabilidade) e os diferentes tipos de relacionamentos entre tabelas é essencial para a integridade e eficiência do banco de dados. Considerando esses aspectos, assinale a alternativa correta:

Em geral, sempre que existir um relacionamento com cardinalidade de um-para-muitos, a referência lógica estará colocada na entidade que possuir o lado um da cardinalidade.

O modelo conceitual de um banco de dados concebido por meio da abordagem entidade-relacionamento é usualmente representado por meio do diagrama entidade-relacionamento (DER), que capta as necessidades de armazenamento de dados para o contexto específico.

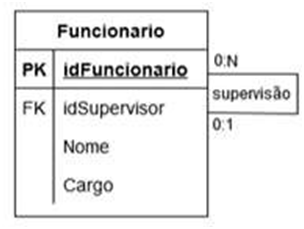

João está encarregado de criar uma tabela em PostgreSQL para gerenciar informações sobre funcionários e seus supervisores, com base na seguinte representação lógica da entidade “Funcionario”:

Para tanto, João deverá criar o “autorrelacionamento” entre funcionários e seus supervisores, considerando que nem todo funcionário possui supervisor. Para isso, João deverá utilizar o seguinte script SQL:

No mapeamento de um diagrama entidade-relacionamento para um modelo relacional, quando um relacionamento é de tipo 1:1 (um-para-um) e ambas as entidades têm participação obrigatória no relacionamento (a cardinalidade mínima de ambas entidades é um), a regra de implementação mais indicada é a:

A modelagem Entidade-Relacionamento (ER) é uma etapa crucial na criação de um banco de dados relacional. Ela permite visualizar a estrutura do banco de dados através de diagramas que representam entidades, atributos e relacionamentos. Compreender os conceitos fundamentais dessa modelagem é essencial para desenvolver bancos de dados eficientes e consistentes. Acerca da modelagem Entidade-Relacionamento, assinale a opção CORRETA.

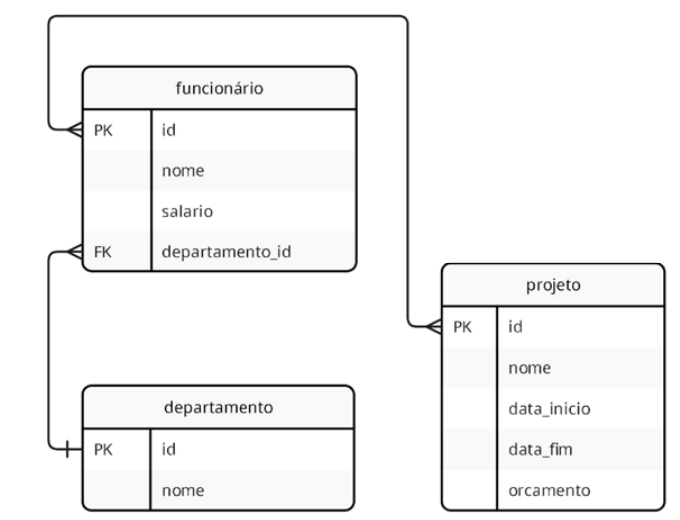

Considere a relação entre as entidades “Funcionário”, “Departamento” e “Projeto” em um Modelo Entidade-Relacionamento (MER) para um sistema de informação de determinada prefeitura, que precisa gerenciar informações sobre funcionários, departamentos e projetos.

Analise as afirmativas a seguir.

I. A cardinalidade mínima 1 apresentada no diagrama recebe a denominação de “associação obrigatória”, já que ela indica que o relacionamento deve, obrigatoriamente, associar uma ocorrência de entidade a cada ocorrência da entidade em questão.

II. A cardinalidade máxima pode ser usada para classificar relacionamentos binários. É possível classificar os relacionamentos binários em n:n, 1:n e 1:1.

III. A cardinalidade 0 no diagrama indica que pode não haver associação (ninguém associado) a uma ocorrência da entidade a cada ocorrência da entidade em questão.

IV. A cardinalidade máxima indica o número máximo de ocorrências que cada associação deve ter; por exemplo, ao limitar um número máximo de 30 projetos por departamento, troca-se o 0 por 30 na relação projeto-departamento.

Está correto o que se afirma apenas em
