Questões de Concurso sobre Modelo entidade-relacionamento

Sobre o modelo entidade-relacionamento, geralmente usado para descrever relações entre entidades modeladas para bancos de dados relacionais SQL, analise as seguintes afirmações:

l. Uma chave estrangeira é um campo em uma tabela que faz referência à chave primária em outra tabela.

Il. A normalização é um processo para eliminar redundâncias e dependências funcionais em um esquema de banco de dados.

llI. Um relacionamento 1:N (um-para-muitos) sempre requer uma tabela intermediária para ser implementado.

IV. Atributos multivalorados são sempre implementados como colunas separadas na mesma tabela da entidade principal.

Assinale a alternativa que contenha APENAS as afirmações corretas.

No modelo entidade‑relacionamento, uma entidade fraca depende de uma entidade forte e não possui chave primária própria.

A modelagem de dados abrange diferentes níveis de abstração, cada qual com finalidade específica na estruturação e transposição de requisitos informacionais para representações formalizáveis em sistemas de gerenciamento de banco de dados. Esses níveis não se distinguem apenas pela granularidade dos elementos, mas principalmente pelo grau de independência em relação à implementação. Relacione corretamente os termos da Coluna A com as descrições da Coluna B.

Coluna A (termos):

1.Modelo Conceitual.

2.Modelo Lógico.

3.Modelo Físico.

Coluna B (descrições):

(__)Instância de mapeamento dependente do ambiente-alvo, cujos componentes são descritos conforme exigências específicas da infraestrutura de armazenamento e acesso, incluindo parâmetros físicos e mecanismos de indexação.

(__)Representação orientada à descrição semântica do domínio, cujo foco reside na abstração de significados e na identificação de instâncias generalizáveis, sem qualquer dependência de mecanismos computacionais.

(__)Estrutura derivada de refinamento sucessivo, na qual elementos abstratos previamente definidos são reorganizados com base em regras formais, restrições de integridade e padronizações próprias do paradigma relacional.

Assinale a alternativa que apresenta a sequência da associação correta dos itens acima, de cima para baixo:

Considere as seguintes afirmações:

I - A cardinalidade mínima 1 recebe a denominação de “associação obrigatória” em um MER (Modelo Entidade-Relacionamento), pois indica que o relacionamento deve obrigatoriamente associar uma ocorrência de entidade a cada ocorrência da entidade em questão.

II - Um relacionamento ternário ou quaternário é quando ocorre o relacionamento entre um número de entidades de grau maior que dois.

III - A cardinalidade máxima não pode ser usada para classificar relacionamentos binários em um MER. Um relacionamento binário é aquele cujas ocorrências envolvem duas entidades, e podem ser classificados em n:n (muitos-para-muitos), 1:n (um-para-muitos) e 1:1 (um-para-um).

Assinale a alternativa correta, conforme Heuser (1998):

Fonte: HEUSER, C. A. Projeto de Banco de Dados. 4. ed. Editora Sagra Luzzatto, 1998.

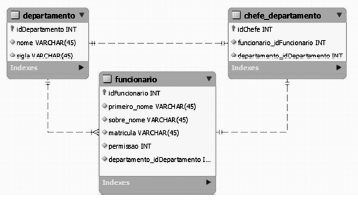

No modelo entidade-relacionamento a seguir, considerando que idDepartamento e idChefe são, respectivamente, chaves primárias de departamento e de chefe_departamento, é correto afirmar que funcionario é uma entidade associativa.

Seja a seguinte situação encontrada em uma empresa de TI:

• a empresa tem 3 servidores (S1, S2 e S3) e 4 projetos a serem controlados (P1, P2, P3 e P4).

• o servidor S1 cuida dos projetos P2 e P4;

• o servidor S2 cuida do P1;

• o servidor S3 cuida do P3.

Caso se necessiter epresentar o relacionamento entre os servidores e projetos, utilizando o modelo Entidade Relacionamento de Peter-Chen, sem se preocupar com os atributos, a representação seria:

Após a análise de requisitos de um sistema, uma equipe de desenvolvimento de software sentiu a necessidade de projetar o banco de dados do sistema utilizando o Modelo Entidade Relacionamento (MER). Neste sentido, entende-se que a equipe definiu um esquema

A arquitetura de banco de dados representada por coleções de registros e os relacionamentos por elos é implementada pelo modelo:

DER, ou Diagrama de Entidade-Relacionamento, é uma ferramenta visual utilizada na modelagem de dados em bancos de dados relacionais. Ele descreve as entidades envolvidas em um sistema e os relacionamentos entre essas entidades. Nesse contexto, analise as assertivas e assinale a alternativa correta.

I. Uma Entidade representa um objeto do mundo real sobre o qual se deseja armazenar dados.

II. Os Relacionamentos descrevem como as entidades estão conectadas umas às outras.

III. Os Atributos representam uma propriedade ou característica de uma entidade.

IV. Chave Estrangeira é um tipo de atributo que faz referência à chave primária de outra tabela. Isso estabelece uma relação entre as duas tabelas.

Utilizando os atributos “nenhum”, “um” e “muitos”, qual cardinalidade NÃO é válida no modelo entidade relacionamento para um conjunto de relacionamentos binários R entre conjuntos de entidades A e B?

A modelagem da informação trata da concepção da estrutura da informação em determinado universo de discurso, sendo uma etapa fundamental no projeto de bancos de dados. IDEF1X é uma linguagem para modelagem da informação, baseada no modelo entidade-relacionamento que tem como construções sintáticas básicas a entidade, o relacionamento e o atributo. A entidade dependente é representada, na notação IDEF1X, por:

Assinale a alternativa que apresenta corretamente a sequência dos modelos dispostos a partir da identificação do problema na modelagem de um banco de dados.

Analise as assertivas abaixo sobre Diagrama de Entidade-Relacionamento (DER).

I. Uma entidade é representada através de um retângulo que contém o nome da entidade.

II. Um relacionamento pode associar uma entidade com ela mesma, o que é chamado de autorrelacionamento.

III. Uma entidade pode estar associada a, no máximo, outras duas entidades.

Quais estão corretas?

O Modelo Entidade-Relacionamento (MER) é uma abordagem amplamente utilizada para modelar a estrutura de um banco de dados, representando as entidades do sistema e os relacionamentos entre elas. Considerando o desenvolvimento do Modelo Entidade-Relacionamento, qual das alternativas abaixo está correta?

Modelo de dados é o conjunto ferramentas conceituais para representar os conceitos e descrever a estrutura lógica e física do referido sistema de banco de dados. Considerando os tipos de modelos de dados, assinale a afirmativa INCORRETA.

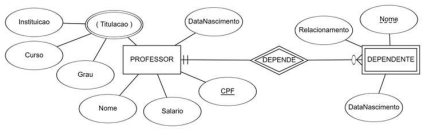

A Modelagem de Entidades e Relacionamentos é uma técnica utilizada para representar os dados a serem armazenados em um sistema, tendo sido desenvolvida originalmente para dar suporte ao projeto de bancos de dados. É uma entidade fraca:

No Relacionamento entre a Entidade1 e a Entidade2 a seguir, os pés de galinha em ambos os lados indicam uma relação muitos para muitos entre as entidades.

No DER, as entidades são mostradas como retângulos e seus atributos podem ser associados diretamente a esses retângulos, o que simplifica a notação e torna o diagrama mais claro e compreensível.

O modelo entidade-relacionamento (MER) é um modelo de programação de banco de dados que utiliza a linguagem SQL para criar e gerenciar as tabelas e os dados.

Em um diagrama de entidades e relacionamentos (DER), as entidades são representadas por meio de retângulos, e os relacionamentos, por meio de losangos. No DER, um retângulo representa um conjunto de entidades. Tanto as entidades quanto os relacionamentos podem possuir atributos. Todas as entidades em um DER precisam possuir um atributo especial, denominado atributo identificador. Nesse contexto, considere que uma entidade PESQUISADOR, em um DER, representa um conjunto de pessoas que são pesquisadores.

Nesse caso, o atributo identificador da entidade PESQUISADOR
