Questões de Concurso sobre Modelo entidade-relacionamento

onsidere que um processo trabalhista pode ser distribuído em diversos volumes que são identificados pelo número do processo principal a que se referem. Cada volume tem um número que vai de 01 a nn, sequencialmente, na medida em que são anexados ao processo principal, como por exemplo: P01V01, POIVOZ, POZVOI, PC2VO2 e POZVOS3, onde P é o número do processo e V é o número do volume.

Em um modelo conceitual entidade x relacionamento, Volume é

Na transformação de um diagrama entidade-relacionamento para um esquema relacional, um relacionamento do tipo n:n (muitos para muitos) resultará na:

Você é um analista de tecnologia da informação do Ministério Público do Estado do Paraná e está projetando um banco de dados para o sistema de gerenciamento de processos judiciais. Durante a modelagem do banco de dados, você identificou as seguintes entidades e relacionamentos:

Entidades:

• Processo;

• Advogado;

• Juiz; • Parte;

• Tribunal.

Cardinalidades:

• um Processo pode envolver vários Advogados;

• um Advogado pode estar envolvido em vários Processos;

• um Processo é julgado por um único Juiz;

• um Juiz pode julgar vários Processos;

• um Processo pode ter várias Partes envolvidas;

• uma Parte pode estar envolvida em vários Processos;

• um Processo ocorre em um único Tribunal;

• um Tribunal pode ser o local de vários Processos.

Com base nessas informações, assinale a alternativa correta em relação ao Diagrama Entidade-Relacionamento (DER) desse sistema.

Dado que o modelo Entidade-Relacionamento é usado para fazer o projeto conceitual de um banco de dados, assinale a alternativa correta sobre esse modelo.

No modelo Entidade-Relacionamento (ER), um dos seguintes componentes representa uma relação entre duas entidades. Assinale a opção CORRETA:

A associação entre as pessoas que se relacionam em duplas para fazer uma inscrição no torneio pode ser entendida e representada como um autorrelacionamento (relação unária) da entidade Pessoa.

O Modelo Entidade-Relacionamento (MER) é uma metodologia utilizada para facilitar a modelagem dos dados de um sistema utilizando representações gráficas. Os modelos apresentam, principalmente, as entidades, atributos e relacionamentos. Sobre o MER, assinale a afirmativa correta.

Observe o Modelo de Entidades e Relacionamentos a seguir.

Com base nos relacionamentos apresentados, está explícito que:

O Modelo Entidade-Relacionamento (MER) é amplamente utilizado na modelagem de bancos de dados para representar entidades e seus relacionamentos. No desenvolvimento de um banco de dados relacional, é essencial que os analistas compreendam as características e os tipos de relacionamentos que podem ocorrer entre entidades. Com base nisso, qual das alternativas a seguir está correta?

Miria é Técnica em Tecnologia da Informação da sua empresa e está realizando a manutenção no banco de dados do sistema de gestão de pessoas. Ela verificou que precisará mudar um atributo de valor único para um que possa ter um conjunto de valores para uma mesma entidade. Como é denominado este último tipo de atributo?

Considere o diagrama Entidade-Relacionamento abaixo, desenhado de acordo com a notação proposta em Heuser (2009), baseada na proposta por Peter Chen com as extensões mais populares. As caixas representam as entidades, os losangos os relacionamentos, as cardinalidades dos relacionamentos são representadas por pares (min-max), e os “pirulitos” representam os atributos. Quando pintado de preto, um “pirulito” representa uma restrição de identificação.

Foi solicitado à projetista que fizesse um modelo lógico relacional correspondente a este DER. A projetista mapeou as entidades A, B, C e D nas tabelas A, B, C e D, respectivamente, cada qual com sua chave primária (atributos a1, b1, c1 e d1, respectivamente) e demais atributos (a2, b2, c2 e d2, respectivamente).

Considere as seguintes assertivas sobre o mapeamento dos relacionamentos:

I. Deve ser criada uma tabela própria para representar o relacionamento AB, na qual deve haver colunas (chaves estrangeiras) referenciando as chaves primárias das tabelas A e B.

II. O relacionamento BD pode ser modelado como uma coluna adicional na tabela B (chave estrangeira referenciando a chave primária da tabela D).

III. O relacionamento BC pode ser modelado como uma coluna adicional (chave estrangeira) na tabela C ou B, sendo essas escolhas equivalentes. Se incluído na tabela C, esse atributo deve referenciar a chave primária da tabela B, e se incluído na tabela B, deve referenciar a chave primária da tabela C.

Quais estão corretas?

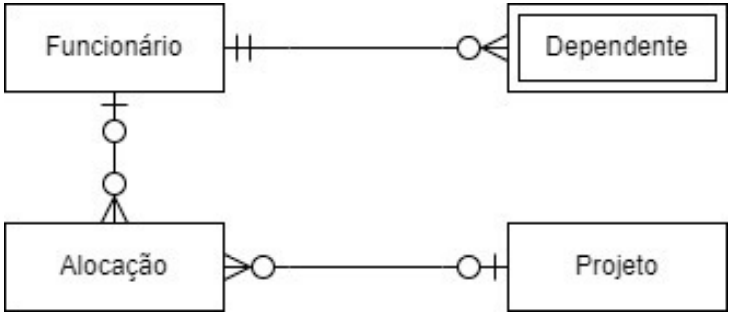

Considerando o Diagrama Entidade e Relacionamento, julgue os itens a seguir:

I. O dependente é uma entidade fraca.

II. É obrigatório o funcionário estar alocado em algum projeto.

III. Um projeto pode ter vários funcionários alocados.

Está CORRETO o que se afirma em:

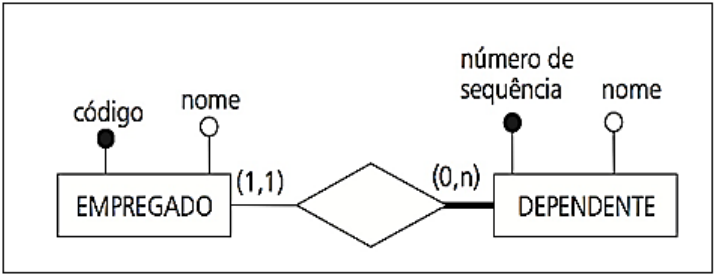

Considere o Modelo Entidade Relacionamento:

(Modelo Entidade Relacionamento Empregado – Dependente. Fonte: Heuser, 2011.)

Analise as afirmativas a seguir.

I. O empregado pode ou não ter um dependente.

II. Entidade empregado é uma entidade forte e a entidade dependente é uma entidade fraca.

III. Na transformação do modelo entidade relacionamento para o modelo relacional, a chave primária da tabela empregado será código e da tabela dependente será o número de sequência.

IV. A linha mais densa no relacionamento do lado do dependente representa uma generalização.

Está correto o que se afirma apenas em

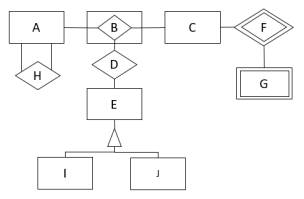

A Figura 1 abaixo apresenta um Diagrama de Entidade Relacionamento (DER):

Figura 1 – Diagrama de entidade relacionamento

Sobre o DER da Figura 1, é correto afirmar que:

Com relação ao modelo entidade-relacionamento (MER) precedente, assinale a opção correta.

Assinale a alternativa que esteja tecnicamente correta quanto ao conceito de Cardinalidade no Modelo de Entidade e Relacionamento.

O Diagrama Entidade-Relacionamento (DER) é uma técnica de representação do modelo __________ de um banco dados.

Assinale a alternativa que preenche corretamente a lacuna do trecho acima.

O Modelo Entidade Relacionamento (MER) é um modelo de dados amplamente utilizado na modelagem de sistemas de informação e no projeto de bancos de dados. Trata-se da definição correta para este modelo:

Qual das alternativas a seguir apresenta um modelo conceitual de banco de dados que utiliza um conjunto de conceitos para descrever dados, suas relações, semântica e restrições, permitindo a representação da realidade de forma independente de qualquer SGBD?

Para representar a propriedade atual de um automóvel, deve ser utilizada a cardinalidade 1:N entre as duas tabelas envolvidas.
