Caso a portadora seja modulada em amplitude (AM), a banda do sinal modulado será igual a 2B, independentemente da potência com que se deseja transmiti-lo. Entretanto, caso a portadora seja modulada em freqüência (FM), a banda do sinal modulado dependerá da potência de transmissão desse sinal. Nesse caso, quanto maior a potência do sinal modulado, maior a sua banda.

As técnicas de codificação de canal, sejam elas por blocos sejam convolucionais, permitem aumento da relação sinal/ruído na entrada do decodificador, acarretando melhoras na taxa de erro de símbolos. Essa melhora, contudo, é acompanhada da degradação da eficiência espectral dos sistemas de modulação. Exemplo dessas características é a técnica denominada TCM (trellis-coded modulation), que apresenta melhor desempenho de taxa de erro de símbolo que as técnicas BCH (Bose-Chaudhuri- Hocquenhem), Reed-Solomon e convolucionais com decodificação de Viterbi, mas com incremento da banda ocupada, o que degrada a eficiência espectral.

Quanto maior for o número de níveis de quantização, menor poderá ser o ruído de quantização, porém maior será a banda ocupada pelo sinal PCM obtido. Por meio do uso da técnica de quantização não-linear — como as denominadas Lei A e Lei μ —, é possível encontrar um bom compromisso entre ruído de quantização e banda ocupada.

Considere a seguinte situação hipotética. Um sistema de comunicação emprega a técnica OFDM para transmitir informação à taxa de 60 Mbps, utilizando 256 sub-portadoras moduladas em 64 QAM, em que a técnica de filtragem do tipo cosseno-levantado, com fator de rolloff de 0,25, permite a adaptação do sinal transmitido à banda alocada para o sistema. É correto afirmar que as informações acima são suficientes para se determinar o espaçamento que as subportadoras devem ter para se garantir a ortogonalidade entre elas.

Considere que a curva de assinatura dos rádios utilizados no enlace, na faixa de freqüências ocupada pela portadora modulada, seja constante e igual a 20 dB, tanto para situações de fase mínima quanto de fase não-mínima. Nesse caso, é correto afirmar que desvanecimentos seletivos em freqüência de, no máximo, 20 dB devem ser tolerados pelo enlace, sem que a qualidade da comunicação por ele provida, em termos de uma taxa de erro de bits máxima especificada, seja comprometida.

Para se obter determinada relação sinal/ruído na saída do demodulador, é necessário que o sinal modulado seja recebido com determinada potência na entrada do sistema receptor. Devido às características intrínsecas das técnicas de modulação AM e FM, e supondo-se as mesmas condições de transmissão e de propagação dos sinais, é possível obter-se a relação sinal/ruído desejada, utilizando-se menor potência, por meio da transmissão de sinais FM, comparativamente à potência do sinal modulado em AM.

Em sistemas em que a portadora é modulada utilizando-se a técnica M-QAM, sendo M = 2^l e l o número de bits por símbolo transmitido, a eficiência espectral é, no máximo, igual a l, independentemente das condições do canal.

Um receptor projetado para detectar um sinal PSK (phase-shift keying) pode, igualmente, detectar um sinal FSK (frequency-shift keying).

Sinais MSK e CPFSK, que podem ser vistos como exemplos de sinais CPM (continous phase modulation), por apresentarem fase contínua, têm imunidade elevada a distorções causadas pela amplificação não-linear em potência. A escolha adequada de parâmetros intrínsecos às modulações MSK e CPFSK permite um aumento das eficiências em potência e em banda de freqüências ocupada, quando comparadas com as obtidas em sistema M-PSK.

O uso de códigos Turbo à taxa de codificação de 1/2 , em associação com a técnica de 16-QAM, vem permitindo, em sistemas atuais, que a detecção opere com probabilidade de erro igual ao limite teórico de Shannon. Essa qualidade na recepção exige, porém, pelo menos, quatro vezes mais banda de freqüência a ser utilizada pela portadora modulada ou uma menor taxa efetiva de transmissão em bits por segundo.

Considere os sistemas de transmissão baseados nos esquemas de modulação M-FSK e M-ASK. Sobre eles é correto afirmar que:

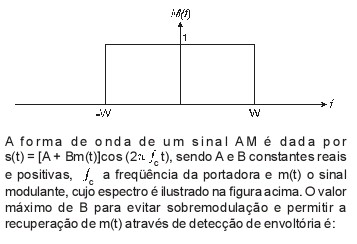

Considere:

O índice de modulação do sinal AM-DSB acima vale

É um sistema de modulação cujo sinal modulador é digital e a portadora é analógica e consiste em variar a freqüência da portadora em função do nível lógico do sinal modulador:

O resultado do processo da amostragem é conhecido como:

Em um dado sistema de comunicações, o canal disponível permite a transmissão de símbolos com uma taxa de 50 kbauds. Dentre as opções abaixo, o modulador a ser escolhido para que a taxa de transmissão binária seja de 200 kbits/s é

A modulação do sinal para a transmissão de dados binários é uma importante etapa do processo de transmissão de dados. Com relação a este tópico, considere as afirmações a seguir:

 I - As modulações ASK (Amplitude Shift Keying), PSK (Phase Shift Keying) e FSK (Frequency Shift Keying) são exemplos de modulações digitais em banda básica.

 II – Os padrões de modem utilizados para acesso à internet por linha discada utilizam, tipicamente, modulação passa-faixa.

III – A modulação QAM (Quadrature Amplitude Modulation) altera somente a amplitude da portadora em função dos bits a serem transmitidos.

As afirmações corretas são:

Um sinal analógico, cuja largura de banda é igual a B Hz, é amostrado na freqüência de Nyquist, quantizado usando L=2^k níveis, codificado com o PCM (Pulse Code Modulation) e modulado empregando o esquema QAM. Assumindo-se que a taxa, em baud, do sinal modulado é numericamente igual à largura de banda B, a quantidade de pontos da constelação que corresponde ao tamanho do alfabeto do esquema de modulação é:

Um sistema de transmissão digital é composto basicamente de fonte digital binária, codificador de fonte com taxa de compressão 20:1 e modulação 32 QAM. Admitindo-se que a fonte gera dígitos binários na taxa de 10 Mbits/s, a taxa na saída do modulador, expressa em kbaud, é:

Com relação à modulação PCM (Pulse Code Modulation) utilizada em centrais telefônicas digitais, considere as seguintes operações:

I - Amostragem;

II - Quantificação;

III - Codificação;

É correto afirmar que o sinal de voz, na entrada do canal, passa pela seguinte seqüência de operações:
