Um sistema de transmissão digital é composto basicamente de fonte digital binária, codificador de fonte com taxa de compressão 20:1 e modulação 32 QAM. Admitindo-se que a fonte gera dígitos binários na taxa de 10 Mbits/s, a taxa na saída do modulador, expressa em kbaud, é:

freqüência em seu espectro é de 4 kHz, excursiona entre –V e +V volts. Considerando que essa forma de onda é fornecida a um PCM, cujo diagrama de blocos é mostrado na figura acima, qual é a menor taxa, expressa em termos de kbps, do sinal x(t) para que o erro de quantização não exceda 5% do maior valor de amplitude de s(t)?

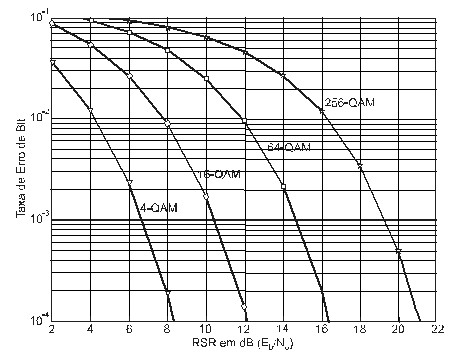

O gráfico abaixo representa um serviço de transmissão de dados oferecido pela Operadora X, com as seguintes características: taxa de transmissão igual a 48 kbits/s, taxa de erro de bits igual a 0,001 e modulação 16-QAM. Devido ao aumento de demanda, ela resolveu aumentar a taxa de transmissão para 72 kbits/s.

Qual é a técnica de modulação utilizada nos modems ADSL?

Um sistema de transmissão que usa a modulação FM requer geralmente um canal com banda passante mais larga que a requerida por um sistema que usa uma técnica de modulação de amplitude, considerando que o sinal modulante de banda básica é o mesmo nos dois sistemas. Contudo, para uma mesma potência transmitida, o desempenho do sistema FM pode ser melhor que o desempenho do sistema que usa modulação de amplitude — tomando como medida de desempenho a razão sinal-ruído medida na saída do demodulador.

Se a técnica de modulação fosse a QPSK em vez da BPSK, então, se a banda do sistema é compartilhada com outros N sinais com as mesmas características, o valor de N deverá ser reduzido pela metade, caso se deseje manter os parâmetros e requisitos iniciais do sistema.

Aplicações que requerem técnica de modulação que tenha eficiência espectral maior que 3 bps/Hz podem utilizar o esquema PSK (phase shift keying) ou o esquema QAM (quadrature amplitude modulation). Geralmente, usa-se mais o esquema PSK, porque ele requer uma banda de transmissão mais estreita e é mais robusto a não-linearidades.

A modulação QPSK (quaternary phase shift keying) é um esquema de modulação digital robusto e, por isso, ela é muito utilizada em sistemas de comunicação digital que utilizam canal com baixa razão sinal-ruído.

Entre as técnicas de modulação analógica, a que requer canal com menor largura de banda é a técnica VSB (vestigial sibeband), por isso ela é utilizada na transmissão de sinais analógicos de TV.

Caso a capacidade do enlace deva ser de um E1, ou seja, 2,048 Mbps, e a largura da banda de transmissão disponível seja de 500 kHz para cada sentido, então a técnica de modulação QPSK não poderá ser utilizada, sendo adequado o uso da técnica M-QAM, com M maior que 16.

Se um sistema de transmissão digital, que utiliza a modulação 256-QAM, opera com uma taxa de transmissão de 10⁶ baud (ou símbolos-por-segundo), ele é capaz de transmitir bits à taxa de 8 Mbps.

Transmissões analógicas não-guiadas nas faixas de freqüência denominadas VHF (very high frequency) e UHF (ultra high frequency) devem utilizar a modulação FM, uma vez que nessas faixas de freqüência não é possível uma transmissão bem-sucedida usando-se técnicas de modulação de amplitude.

A intermodulação é um fenômeno decorrente de efeitos nãolineares dos sistemas de telecomunicações, podendo ocorrer na amplificação de potência, na mistura, bem como na modulação. Em um sistema que opera no modo FDMA no qual duas portadoras de freqüências f₁ e f₂ são injetadas em um amplificador de potência, podem ser verificadas na saída desse dispositivo componentes de freqüências dadas por f₁ ± 2f₂ e 2f₁ ± f₂, que são denominadas componentes de intermodulação de terceira ordem. Uma forma de se minimizar esse ruído de intermodulação é operar o sistema em back-off, fora da região de saturação do amplificador.

Se o sistema fosse do tipo FDMA/CDMA, no qual cada canal de tráfego de 2,5 MHz fosse utilizado para espalhar canais de voz a uma taxa individual de 10 kbps, então, supondo que o sistema garantisse uma relação entre a energia de bit e a densidade de potência de ruído por unidade de freqüência (E_b/N₀) igual a 10 dB, e mantendo-se a técnica de modulação QPSK para o acesso a esse canal, com um fator de rolloff nulo, seria possível que cada estação rádio-base operasse com mais de 450 clientes potenciais, para um tráfego de cada usuário regido por Erlang-B e igual a 0,06 erlang, um GOS de 0,02 e desconsiderando, ainda, outras degradações do sistema CDMA.
