Em um painel de distribuição industrial, há disjuntores instalados em série: um disjuntor geral (montante - próximo à fonte) e um disjuntor de circuito alimentador (jusante - próximo à carga). Após um curto-circuito em um ponto distante do painel, ambos os disjuntores desarmam simultaneamente, gerando parada geral da instalação. O coordenador de manutenção solicita ajustes para garantir seletividade temporizada entre os dispositivos, mantendo a capacidade de interrupção (Icu/Ics) conforme especificado em norma para o nível de curto-circuito do sistema. Qual ajuste é mais coerente com os princípios de coordenação de proteção?
A
Configurar o dispositivo de montante para atuar antes do dispositivo de jusante, pois o disjuntor geral protege de forma mais abrangente os condutores e cargas a jusante através do desligamento total do sistema.
B
Aumentar apenas a corrente nominal do dispositivo de jusante mantendo o dispositivo de montante inalterado, forçando assim que o disjuntor de montante atue primeiro devido ao subdimensionamento relativo do dispositivo de jusante.
C
Igualar as curvas características e ajustes de sensibilidade de ambos os dispositivos, pois curvas idênticas garantem coordenação adequada devido à simetria da configuração elétrica.
D
Garantir que o dispositivo de jusante (próximo à carga) atue primeiro, e que o dispositivo de montante (próximo à fonte) possua curva tempo x corrente com retardo coordenado, superior ao tempo total de eliminação do defeito pelo dispositivo de jusante.
Em uma instalação elétrica, qual é o principal objetivo do disjuntor?
A
Aumentar a tensão em momentos de queda de energia.
B
Diminuir a corrente em momentos de consumo.
C
Controlar a iluminação dos ambientes.
D
Melhorar o fator de potência de cada circuito.
E
Proteger os condutores contra sobrecorrentes e curto-circuito.
Marque V para VERDADEIRO ou F para FALSO e assinale a alternativa que apresenta a sequência CORRETA.
O uso de dispositivo diferencial-residual de alta sensibilidade como proteção adicional é obrigatório esse item determina que deve ser protegido por DR com corrente diferencial-residual nominal igual ou inferior a 30 mA os seguintes circuitos:
( ) Circuitos que sirvam a pontos de utilização situados em locais contendo banheira ou chuveiro.
( ) Circuitos que alimentem tomadas de corrente em áreas externas à edificação.
( ) Circuitos de tomadas internas que possam alimentar equipamentos utilizados no exterior.
( ) Em residências, os circuitos que atendam cozinhas, copas, lavanderias, áreas de serviço, garagens e demais dependências internas molhadas ou sujeitas à lavagem.
( ) Em edificações não residenciais, os circuitos de tomadas em cozinhas, copas, lavanderias, áreas de serviço, garagens e, de modo geral, áreas internas molhadas ou sujeitas à lavagem.
A
V, V, V, V, V.
B
V, V, F, V, F.
C
V, F, F, V, F.
D
V, F, V, F, V.
E
F, F, F, F, F.
De acordo com as normas de segurança, qual equipamento de proteção individual é essencial para um eletricista trabalhando em circuitos energizados?
A
Botas de segurança com biqueira.
B
Óculos de proteção e capacete.
C
Proteção auricular e máscara.
D
Luvas e mangas isolantes.
E
Protetor facial e avental.
Em sanitários de uso público, as tomadas devem ser protegidas, segundo prática de segurança, por:
A
disjuntor termomagnético curva D, apenas.
B
fusível tipo cartucho instalado na tomada.
C
chave faca instalada no próprio ponto.
D
disjuntor unicamente térmico de baixa corrente.
E
dispositivo DR de alta sensibilidade associado ao disjuntor.
No projeto de sistemas de aterramento em baixa tensão, a escolha do esquema (TN, TT ou IT) influencia diretamente a estratégia de proteção.
A esse respeito, assinale a afirmativa correta.
A
O esquema TN-C em um circuito terminal monofásico expõe o usuário a um choque elétrico se houver o rompimento do neutro do equipamento.
B
No esquema TN-C, a utilização de Dispositivos a Corrente Diferencial-Residual (DR) é obrigatória.
C
O esquema IT com a fonte aberta, quando ocorre a primeira falta fase-terra, a corrente de falta assume valores de baixa intensidade que sensibiliza o DR.
D
Para o esquema TT, a falta fase-massa deve ser interrompida por dispositivos de proteção contra sobrecorrente.
E
Em um esquema TN-C-S, a separação do condutor PEN em condutores distintos de neutro (N) e proteção (PE) pode ocorrer em qualquer ponto da instalação.
A Descarga Eletrostática (ESD) representa um risco invisível, porém significativo, para a integridade dos componentes eletrônicos durante procedimentos de manutenção. Sobre as normas de segurança e as práticas de prevenção de danos por eletricidade estática, analise as seguintes proposições:
I. O uso de pulseira dissipativa, desde que conectada a um sistema de aterramento adequado e funcional, auxilia na equalização do potencial elétrico entre o técnico e a bancada de trabalho, mitigando o risco de descargas abruptas.
II. Em procedimentos de controle de Descarga Eletrostática, recomenda-se que componentes sensíveis, como processadores e módulos de memória, sejam manuseados preferencialmente pelas suas bordas laterais, evitando-se o toque direto em seus contatos metálicos ou circuitos integrados.
III. Tapetes dissipativos e ferramentas ESD-safe (condutivas ou dissipativas) são elementos essenciais na composição de uma Área de Proteção Contra Descarga Eletrostática (APDE) em uma bancada profissional.
Está correto o que se afirma em:
A
lll, apenas.
B
I, II e III.
C
I, apenas.
D
II e III, apenas.
E
I e II apenas.
No esquema de aterramento TN-C, as funções de neutro e proteção são combinadas em um único condutor em todo o sistema.
C
Certo
E
Errado
O aterramento elétrico é um elemento fundamental de segurança em instalações elétricas. A principal função do aterramento é:
A
reduzir consumo
B
estabilizar frequência
C
aumentar a potência e a corrente
D
proteger as pessoas e os equipamentos
Assinale a alternativa que não contém um tipo de sistema de aterramento TN.
A
TN - S
B
TN - C
C
TN - TN
D
TN - C - S
Um Dispositivo de Corrente Residual (DR) é projetado para proteger contra:
A
faltas à terra.
B
sobrecorrente.
C
curtos-circuitos.
D
surtos de energia.
E
quedas de tensão.
Os disjuntores são amplamente utilizados em projetos elétricos, independentemente do nível de tensão. Isso se deve ao fato de que eles:
A
desligam os aparelhos elétricos e evitam que queimem quando a carga se torna muito baixa.
B
repõem a tensão elétrica quando o aparelho entra em sobrecarga.
C
impedem que o aparelho afetado danifique outros aparelhos da mesma rede.
D
protegem a instalação elétrica contra sobrecarga e curtos-circuitos, sem necessidade de substituição.
O IDR mostrado na imagem abaixo foi selecionado para realizar a proteção de humanos contra choques elétricos em uma instalação elétrica trifásica cuja tensão de linha é igual a 220V. A corrente elétrica nominal do disjuntor a jusante deste dispositivo é igual a 63 A.
Um Eletricista mais experiente observou que o IDR selecionado não era adequado para esse tipo de proteção. Assim, qual alternativa apresenta uma justificativa CORRETA para a observação de inadequação apresentada pelo Eletricista?
A
A tensão de isolação de dispositivo é inferior à mínima exigida para prover a proteção adequada contra choques elétricos.
B
A corrente diferencial-residual de sensibilização desse dispositivo é maior que a exigida pelas normas aplicáveis.
C
O IDR selecionado possui quatro polos, sendo inadequado para uma instalação trifásica.
D
A corrente nominal deste dispositivo é inferior à necessária para esta instalação elétrica.

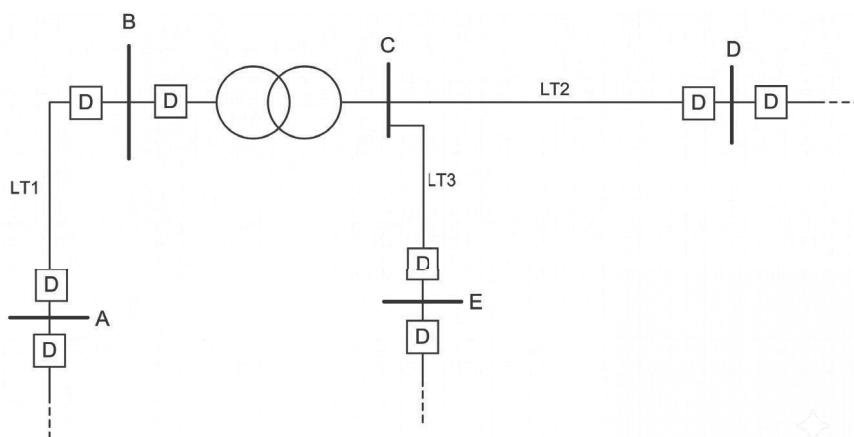

Para que ocorra a proteção em sistemas elétricos de distribuição, observa-se a divisão da rede em zonas primárias de proteção, cada uma com seu próprio esquema específico. Essas zonas são definidas de forma a cobrir todos os elementos do sistema, com sobreposições intencionais, a fim de evitar pontos cegos e garantir a proteção da retaguarda. Diante disso, considere o diagrama unifilar, simplificado de um sistema de transmissão, apresentado na figura a seguir.
Assinale a quantidade de zonas primárias de proteção necessárias par proteger todos os elementos do sistema.
A
8 zonas primárias.
B
7 zonas primárias.
C
6 zonas primárias.
D
9 zonas primárias.
E
5 zonas primárias.
No projeto de um laboratório didático de eletrotécnica, o quadro de distribuição alimentará quatro circuitos terminais distintos: iluminação, tomadas de uso geral, bancada de ensaios com cargas variáveis e um circuito de força destinado à partida direta de motor trifásico. Durante a discussão do projeto, um grupo de estudantes sustentou que a adoção de um único dispositivo geral de proteção seria tecnicamente suficiente, desde que os condutores do alimentador principal estivessem adequadamente dimensionados para a corrente total prevista. Outro grupo argumentou que a coerência técnica do projeto depende não apenas da capacidade de condução de corrente, mas também da forma como a instalação é seccionada, protegida e organizada funcionalmente. Nesse caso, assinale a alternativa que indica a solução que melhor se sustenta tecnicamente:
A
A separação em circuitos distintos produz vantagem relevante apenas quando coexistem diferentes níveis de tensão nominal, sendo secundária quando todas as cargas são alimentadas no mesmo quadro e sob a mesma tensão.
B
A presença de um circuito motriz com partida direta não altera a lógica geral de proteção do quadro, pois os efeitos transitórios da partida já se encontram implicitamente absorvidos no cálculo global da demanda do laboratório.
C
A concentração de todos os usos em um único circuito protegido por dispositivo geral é tecnicamente suficiente sempre que a corrente total de projeto permanecer abaixo da ampacidade do condutor principal e da capacidade de interrupção do dispositivo instalado.
D
A alimentação desses usos por circuitos terminais individualizados, com proteção própria e organização compatível com a natureza das cargas, favorece segurança, manutenção, continuidade operacional e limitação dos efeitos de falhas, não se reduzindo ao simples dimensionamento do alimentador principal.
E
A divisão em circuitos terminais tem função predominantemente operacional e pedagógica, podendo ser relativizada em instalações laboratoriais quando houver supervisão docente contínua e acesso restrito ao quadro elétrico.
Entre as funções principais de um sistema de aterramento em uma instalação elétrica predial consta(m) entre as funções principais:
A
Aumentar a eficiência energética dos equipamentos, reduzindo o consumo de energia ativa.
B
Servir como condutor de retorno da corrente elétrica em circuitos monofásicos, substituindo o neutro.
C
Impedir a ocorrência de curtos-circuitos entre os condutores fase e neutro da instalação.
D
Propiciar um caminho de baixa impedância para as correntes de falta, permitir a atuação dos dispositivos de proteção e equalizar potenciais.
E
Filtrar ruídos elétricos e harmônicos, sendo sua principal função a proteção de equipamentos eletrônicos.
Um sistema de detecção e alarme de incêndio tem por bases os componentes detectores de incêndio.
Os quatro principais tipos de detectores de incêndio são os detectores de
A
fumaça, de pressão, de chama e de áudio.
B
pressão, de vibração, de chama e de gás.
C
fumaça, de calor, de vibração e de gás.
D
fumaça, de pressão, de áudio e de gás.
E
fumaça, de calor, de chama e de gás.
No procedimento de sincronização de dois geradores síncronos de 50 MVA e reatância síncrona de 0,3 Ω, qual opção melhor identifica a condição cuja violação resultará em uma corrente circulante de maior magnitude no momento imediato da conexão, causando riscos estruturais aos enrolamentos?
Dado: cos(8º)=0,99.
A
Uma diferença de 0,8% entre as frequências dos dois geradores, pois causa divergência progressiva do ângulo de fase e instabilidade de velocidade.
B
Uma diferença de 8º entre os ângulos de fase dos dois geradores, pois gera uma tensão diferencial de, aproximadamente, 0,15 pu, causando corrente transiente eletromagnética de cerca de 0,5 pu.
C
Uma inversão na sequência de fases de um dos geradores em relação ao outro, pois cria uma tensão diferencial de, aproximadamente, 1,73 pu (3 vezes a tensão de fase) entre as fases B e C, causando corrente circulante de 5,77 pu no momento da conexão, capaz de danificar os enrolamentos em milissegundos.
D
Uma diferença de 8% entre as magnitudes de tensão dos dois geradores, pois gera corrente reativa de, aproximadamente, 0,27 pu, acionando disjuntores de proteção de sobrecorrente apenas em sistemas de grande porte acima de 200 MV A.
E
Uma ausência simultânea de funcionamento dos reguladores de velocidade de ambos os geradores, pois causa perda de controle de velocidade e instabilidade progressiva do sistema.
Os dispositivos de proteção são essenciais para a segurança e a integridade dos sistemas elétricos. O disjuntor termomagnético é um dos dispositivos mais comuns em instalações de baixa tensão. Qual é a função do elemento térmico (bimetálico) presente nesse tipo de disjuntor?
A
Realizar a manobra e seccionamento do circuito.
B
Proteger o circuito contra sobrecargas de longa duração.
C
Proteger o circuito contra curtos-circuitos de alta intensidade.
D
Medir a corrente elétrica do circuito.
E
Compensar a energia reativa da instalação.
Considerando estudos de proteção, estabilidade, fluxo de carga e curto-circuito no Sistema Elétrico de Potência (SEP), analise as afirmativas.
I – No curto-circuito trifásico em barramento de transmissão, a contribuição inicial é limitada de modo principal pelas cargas estáticas conectadas ao barramento.
II – Na proteção de alimentadores radiais, a coordenação temporizada busca seletividade entre dispositivos a jusante e a montante, preservando continuidade nas áreas sadias.
III – Na proteção de distância, resistência de arco, infeed, outfeed e oscilação de potência podem alterar a impedância aparente vista pelo relé.
IV – Na estabilidade de tensão, a margem de potência reativa e o comportamento da carga influenciam o ponto de colapso em redes carregadas.
V – Na falta fase-terra, as redes de sequência positiva, negativa e zero são associadas em paralelo, reduzindo a influência do aterramento.
Estão corretas as afirmativas:
A
I, II e III, apenas.
B
I, II e IV, apenas.
C
III e V, apenas.
D
II, III e IV, apenas.
E
I, II, III, IV e V.
