Questões de Concurso sobre Estruturas Metálicas

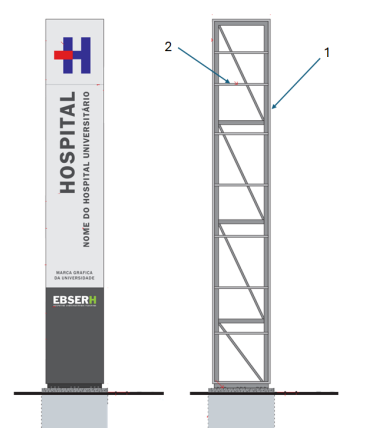

A figura a seguir apresenta um totem vertical G utilizado como sinalização identificativa em hospitais da Ebserh e sua estrutura.

Na estrutura desse totem, o perfil metálico das faces (1) e os perfis metálicos de contraventamento (2) são, respectivamente, do tipo

Sobre os perfis metálicos usados para produção de edifícios, assinale a opção correta.

No caso de ductilidade nas vigas de aço, o parafuso é recomendado como solução no reforço estrutural.

Uma construção modular em aço foi projetada para um ambiente costeiro. Após dois anos de uso, foram identificados sinais avançados de corrosão em elementos estruturais. Qual seria a solução mais adequada para prevenir o avanço da corrosão, considerando as características do material e do ambiente?

Estruturas metálicas são desenvolvidas e, atualmente, industrializadas em sistemas cujo desenho objetiva um desempenho de transmissão de carga conforme as concepções do projeto.

Figura 18 Fotografia e diagramas de sistema estrutural espacial metálico. Fonte: Modelagem de estruturas de aço e mistas / Pedro Colmar Gonçalves da Silva Vellasco ...[et al.]. - 1. ed. - Rio de Janeiro : Elsevier, 2014. p. 19.

Levando em consideração os sistemas espaciais de estrutura metálica, podemos dizer que

O uso de treliças estruturais tem a vantagem de acomodar dutos e tubos de instalações, enquanto as estruturas típicas exigem um espaço abaixo do seu nível para a acomodação desses sistemas.

Dada a pouca flexibilidade das estruturas em aço, o seu uso em edificações dificulta adaptações, expansões e mudanças na obra do edifício.

Ao elaborar a especificação técnica referente à pintura a esmalte a ser aplicada nas superfícies metálicas, o arquiteto analisou suas propriedades.

É correto afirmar que esse tipo de pintura:

No projeto para um ginásio poliesportivo da cidade, o arquiteto optou pelo emprego de um sistema estrutural em aço para compor os arcos triarticulados do projeto. Analise as afirmativas a seguir sobre propriedades dos arcos triarticulados:

I. São isostáticos, o que facilita seu cálculo, mas, em compensação, possuem seções mais robustas, aumentando seu custo em relação a outros tipos de arco.

II. Caracterizam-se por possuir uma boa adaptação a mudanças de formas geradas, entre outras, por dilatação térmica, pois as articulações permitem melhor acomodação das peças.

III. Apesar de serem o tipo mais usado, apresentam a desvantagem de não poderem vir prontos para a montagem no canteiro, justamente por serem compostos de trechos articulados, que exigem sua confecção no local da obra.

Está correto somente o que se afirma em:

Identifique abaixo as afirmativas verdadeiras ( V ) e as falsas ( F ) quanto às características dos sistemas estruturais de concreto e metálicos:

( ) Sistemas estruturais de concreto protendido são ideais para construções que requerem grandes vãos livres devido à sua capacidade de resistir a maiores tensões sem fissuras significativas.

( ) Sistemas estruturais metálicos oferecem a vantagem de rápida montagem e menor impacto ambiental devido à possibilidade de reutilização dos materiais, embora necessitem de proteção adicional contra corrosão e fogo.

( ) Em comparação aos sistemas metálicos, os sistemas de concreto armado são mais leves e facilitam a desmontagem e reutilização dos materiais.

( ) Estruturas mistas (concreto e aço) combinam os benefícios de ambos os materiais, como resistência à compressão do concreto e resistência à tração do aço, proporcionando maior eficiência estrutural.

Assinale a alternativa que indica a sequência correta, de cima para baixo.

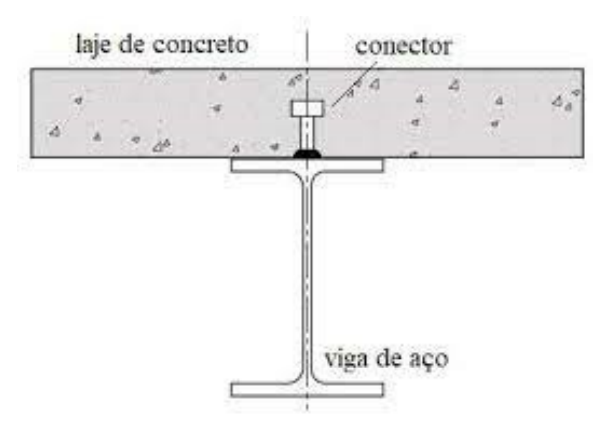

Observe a figura seguinte.

Fonte: Rodrigues, T.A., Dimensionamento otimizado de vigas mistas aço-concreto. Dissertação (Mestrado), Universidade Federal de Ouro Preto, Departamento de Engenharia Civil. Programa de Pós-Graduação em Engenharia Civil, 2018.

Assinale a alternativa que apresenta as vantagens de empregar vigas mistas de aço-concreto do tipo mostrado na figura acima em projetos estruturais, em vez de vigas de aço simples, não conectadas às lajes.

Uma prática clássica na engenharia de estruturas é a utilização do aço como elemento compositor principal. Sobre tipos de aços estruturais, analisar os itens abaixo:

I. Segundo a composição química, os aços utilizados em estruturas são divididos em dois grupos: aços-carbono e aços de baixa liga.

II. Pode-se dizer que, em um aço estrutural, quanto maior o teor de carbono, mais ductilidade é apresentada.

III. Aços de baixa liga são aços-carbono acrescidos de elementos de liga, os quais melhoram algumas propriedades mecânicas.

IV. Tanto os aços-carbono quanto os aços de baixa liga podem ter suas resistências aumentadas pelo tratamento térmico.

Estão CORRETOS:

Sobre sistemas estruturais metálicos, registre V, para verdadeiras, e F, para falsas:

(__)Quanto maior o teor de carbono, maior será a resistência do aço para estrutura metálica, porém este será mais duro e frágil.

(__)A estrutura metálica pode ser utilizada para a execução de vigas, pilares, terças, treliças de telhado, barrotes de mezaninos, pórticos, pergolados, dentre outros.

(__)Estrutura metálica é um elemento estrutural cuja seção é produzida totalmente em material metálico, principalmente aço.

Assinale a alternativa com a sequência correta:

Uma treliça espacial é uma estrutura metálica de aço ou alumínio que utiliza a forma básica de um triângulo, única forma indeformável, para criar um conjunto tridimensional de alta eficiência estrutural. Suas barras e nós suportam cargas axiais e têm a capacidade de distribui-las no espaço, criando um sistema eficiente quando calculado de maneira apropriada. Esse sistema funciona de modo que quando um membro atinge sua capacidade máxima, os demais suportam cargas adicionais, fazendo com que o sistema funcione de maneira integrada. As treliças geradas a partir do módulo piramidal podem ter bases retangulares ou quadradas, enquanto as tetraédricas podem ser de base triangular equilátera ou isósceles. As barras constituintes podem ser fabricadas a partir de perfis tubulares circulares, retangulares ou quadrados, podendo também ser confeccionadas em perfis tipo "U" com abas à 90º ou inclinadas. As primeiras treliças espaciais surgidas no Brasil, por imposição de mercado, foram projetadas em alumínio, porém, nos dias de hoje, 90% são produzidas com tubos de seção circular em aço. Sobre o tema "treliça", avalie as afirmações a seguir:

I- Possibilita a Implantação de grandes vãos livres e apresenta beleza arquitetônica. O que explica o fato de, na maioria das vezes, optar-se por deixar a estrutura aparente (sem forro).

II- Possui relação entre peso próprio e vão livre bastante vantajosa.

III- São de fácil montagem, transporte e fabricação.

IV- Não permite a reposição de elementos sem comprometer a estabilidade da estrutura.

V- São estruturas de baixo grau de hiperestaticidade (redundância estrutural). Desta forma, um eventual dano em qualquer um dos elementos significará, necessariamente, o colapso de toda a estrutura.

É correto apenas o que se afirma em:

Na escolha do sistema construtivo para uma edificação escolar, de médio porte, o arquiteto comparou as características da estrutura de aço e as de concreto armado.

Sobre a conclusão a que ele chegou, assinale a afirmativa correta.

No anteprojeto de estrutura metálica de um edifício, são realizados esboços preliminares do que se pretende concretizar.

É correto afirmar que o sistema de estrutura

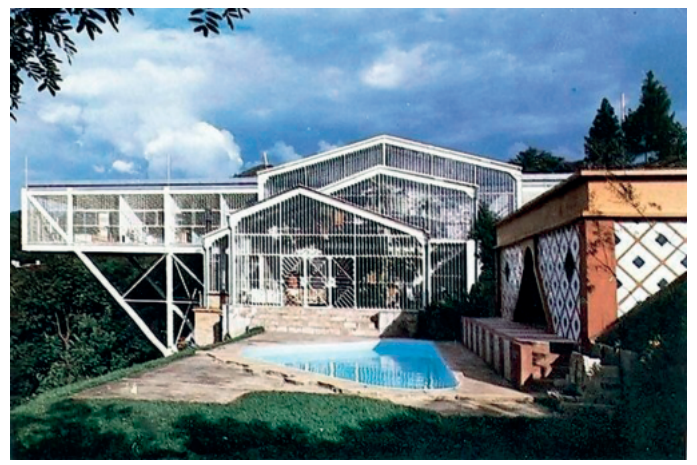

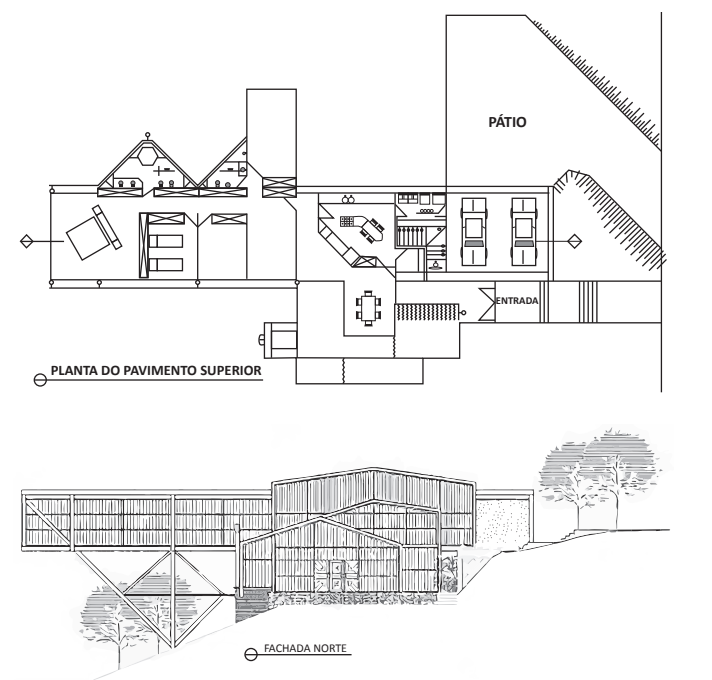

A residência Rubens/Cristina, projetada pelo arquiteto Éolo Maia, localiza-se nas cercanias de Belo Horizonte (MG), em meio à exuberante beleza tropical, onde predomina o verde da mata fechada. O arquiteto optou por implantar a casa à beira de uma queda abrupta do terreno, permitindo, ao mesmo tempo, que dela se tivesse uma vista magnífica da paisagem e que ela fosse visualizada de todos os quadrantes.

No momento da concepção desse projeto, durante os anos 1980, o pano de fundo cultural no Brasil é a entrada tardia das discussões pós-modernas e a subjacente presença da crítica, muitas vezes severa, à tradição moderna imperante, que tem no concreto armado o material mais característico de sua expressão. Éolo Maia opta aqui pelos métodos de pré-fabricação em estrutura de aço industrializada.

Residência Rubens/Cristina. Nova Lima (MG), 1983. Arquiteto: Éolo Maia.

Disponível em: http://www.vitruvius.com.br/revistas/read/arquitextos/07.074/335. Acesso em: 16 ago. 2023 (adaptado)

Acerca do projeto apresentado, avalie as afirmações a seguir.

I. O emprego da estrutura metálica proporcionou leveza ao projeto, em especial por ser uma residência em encosta, pela possibilidade de serem vencidos grandes vãos e pela consequente redução do número de apoios.

II. A construção em estrutura metálica oferece facilidade de execução, por ser pré-fabricada e montada in loco, o que melhora a logística de transporte e de armazenamento, além de reduzir o espaço de canteiro de obras.

III. A facilidade de corte e de emendas das peças, aliada à dispensa de modulação e de compatibilidade, proporcionada pelo sistema estrutural adotado, permitiu flexibilidade na organização dos espaços e garantiu a transparência da obra e sua integração no ambiente exterior.

É correto o que se afirma em

Em função das características de um projeto arquitetônico, o arquiteto escolheu o aço como material para a estrutura do edifício.

Uma razão para a escolha desse tipo de estrutura é o fato de que o aço:

São sistemas estruturais utilizados na construção civil:
