Questões de Concurso sobre Tecnologia BIM
Disciplina
1
Assunto
1
Banca
Instituição
Cargo
Ano
Carreira
Área de formação
Escolaridade
Dificuldade
Comentários:
Professores
Alunos
Meus Comentários
Vídeo
Minhas questões:
Resolvidas
Não resolvidas
Certas
Erradas
Tipo de questão:
Certo e errado
Múltipla escolha
Incluir questões:
Anuladas
Desatualizadas
Questões:
Todas as questões
Filtro simplificado
Questões
Todas as questões
189
questões
encontradas
20
Mais recentes
Ano:
2023
Banca:
EPL Concursos
BIM, traduzido do inglês, é mais que uma ferramenta ou um programa, trata-se de um conjunto de processos, que envolvem metodologias, e por conseguintes tecnologias. Sobre BIM pode-se afirmar:
A
O BIM é uma modelagem bidimensional, uma tecnologia utilizada exclusivamente na fase de projetos e integra todos os projetos em uma ferramenta concisa e eficaz.
B
O BIM pode ser aplicado em todas as etapas da vida útil da construção, desde os estudos preliminares até a etapa de operação da edificação.
C
O BIM é uma ferramenta futurista, tridimensional, fora da realidade e do alcance dos brasileiros, mais quando chegar, vai revolucionar a construção civil no país.
D
O BIM é um processo já implantado e em pleno funcionamento para compatibilização de projetos arquitetônicos e complementares, falta apenas na ferramenta a iteração entre projetos e orçamento e planejamento de obras , nisso a tecnologia ainda é insuficiente.
Ano:
2023
Eastman defende, no livro “Manual de BIM”, que o conceito de objetos paramétricos é central para o entendimento do BIM e sua diferenciação dos objetos 2D tradicionais.
Assinale a alternativa que não corresponde à maneira como objetos BIM paramétricos são definidos.
A
Objetos BIM paramétricos consistem apenas em definições geométricas e não se relacionam a dados e regras associadas.
B
A geometria é integrada de maneira não redundante e não permite inconsistências. Uma planta e uma elevação de dado objeto devem sempre ser consistentes. As dimensões não podem ser “falsas”.
C
As regras paramétricas para os objetos modificam automaticamente as geometrias associadas, quando inseridas em um modelo de construção ou quando modificações são feitas em objetos associados.
D
Os objetos podem ser definidos em diferentes níveis de agregação; então, pode-se definir uma parede, assim como seus respectivos componentes. Os objetos podem ser definidos e gerenciados em qualquer número de níveis hierárquicos.
E
Os objetos têm a habilidade de vincular-se a ou receber, divulgar ou exportar conjuntos de atributos, por exemplo, materiais estruturais, dados acústicos, dados de energia, etc. para outras aplicações e modelos.
A respeito da tecnologia Building Information Modeling (BIM), assinale a alternativa correta.
A
O uso da tecnologia BIM permite englobar relações espaciais, análise de luz, informações geográficas, o quantitativo e as propriedades dos componentes de construção (tipo de material, peso e quantidade), podendo ser exportados para softwares para gerar planilhas de orçamentação de empreendimentos, abrangendo a parte elétrica, hidráulica e estrutural.
B
A tecnologia BIM permite a extração de quantitativos de forma direta em modelos 3D. A extração de quantitativos no Revitd é baseada na geração de tabelas por grupo de componentes do modelo, selecionando os parâmetros desejados, para a geração de tabelas, não permitindo o agrupamento de itens semelhantes.
C
Na tecnologia BIM, são consideradas diversas dimensões, como dimensões primárias (largura, altura e profundidade), cronograma, orçamentação, sustentabilidade, gestão de instalações e segurança. A dimensão que é atrelada aos parâmetros de orçamentação, ou seja, a estimativa de custos é a 4D.
D
A tecnologia BIM é bastante útil no levantamento do orçamento de um empreendimento. Essa tecnologia permite exportar quantitativos de objetos da edificação para um software de orçamentação, porém não é possível conectar a ferramenta BIM diretamente ao software de orçamentação.
E
No Revit®, podem ser extraídas características como revestimento, tipo e espessura de paredes e resistência ao fogo, através de inserções de bibliotecas, até características de fabricantes, bem como resistência acústica das paredes.
Ano:
2023
No que diz respeito à tecnologia BIM, assinale a alternativa correta.
Soluções de modelagem que utilizam a tecnologia BIM podem ser caracterizadas por
A
modelos com suporte para comportamento que definem objetos e podem ajustar seu posicionamento ou suas proporções, porque utilizam inteligência paramétrica.
B
modelos que só contêm dados 3D, sem atributos de objetos, que não possuem inteligência ao nível do objeto, permitem visualização gráfica e não fornecem suporte para integração de dados e análise de projeto.
C
modelos que são compostos de múltiplas referências a arquivos CAD 2D e que devem ser combinados para definir a construção.
D
modelos que são compostos de múltiplas referências a arquivos CAD 3D, sem atributos de objetos e sem suporte para integração de dados ou para análise de projeto.
E
modelos que permitem modificações de dimensões em uma vista e que não são automaticamente refletidas em outras vistas.
Com o BIM, é possível realizar um levantamento preciso dos materiais de construção, o que permite a detecção de conflitos no projeto e a eliminação de erros humanos.
C
Certo
E
Errado
No âmbito da metodologia de trabalho BIM, há muitas tipologias de colisões que, de acordo com suas causas primárias, podem ser classificadas em três categorias de problemas: físico, do processo de projeto e nos modelos.
Assinale uma categoria que caracteriza problemas de compatibilização no processo de projeto.
A
Falta de elementos relacionados com componentes padrões.
B
Conflito entre múltiplos sistemas.
C
Invasão da zona de folga de um objeto para o outro.
D
“clash”, conflito entre dois sistemas.
E
Falta de informações suficientes sobre o sistema de construção.
Pode-se afirmar que a eficiência energética em edifícios está relacionada a construir minimizando insumos de obras e otimizando os recursos naturais como luz solar, água, ventilação natural, para então racionalizar a energia durante a operação do edifício. Considerando que o Building Information Modeling – Modelagem da Informação na Construção (BIM), é uma ferramenta que permite simular diferentes cenários, possibilitando a tomada de decisão baseada em evidências e dados, analise as afirmativas a seguir.
I. Pode-se basear a eficiência energética em dois pontos: a construção e a operação do edifício. O grande desafio dos engenheiros e arquitetos é encontrar o balanço ideal entre estes dois pilares. As simulações realizadas com a ajuda de ferramentas BIM aceleram o processo e aumentam a quantidade e a qualidade dos dados, para que sejam tomadas melhores decisões na fase inicial de execução do projeto.
II. A qualidade da iluminação dos ambientes é mais um desafio na concepção dos edifícios. As ferramentas BIM permitem simular diferentes tipos de lâmpada, a altura e a sua disposição, verificar diferentes cores e materiais de revestimentos, simular diferentes tamanhos e tipos de aberturas nos ambientes, analisando a quantidade de luz distribuída e, ainda, a utilização de sombreamento – brizes ou cortinas.
III. Os softwares paramétricos destinados a uma arquitetura sustentável podem apresentar modos de conceber, visualizar, gerar, desenhar e modelar formas físicas a partir de elementos naturais, onde cadeias de informação permitem que a forma se torne arquitetura com uma maior precisão, maior sustentabilidade, mais eficiência. Uma desvantagem é que os estudos paramétricos não permitem a obtenção de mobiliários urbanos.
IV. As ferramentas BIM permitem fazer simulações de cargas térmicas de aquecimento e resfriamento, que sofrem influências pelos ganhos de calor interno devido ao número de ocupantes e padrões de uso e operação da edificação e seus sistemas (iluminação e equipamentos). Elas variam em diferentes estações do ano, dependendo da orientação das fachadas, que podem ter insolação direta, ou que não pegam muito sol.
V. Uma vantagem da arquitetura paramétrica pode ser vista no momento em que uma mesma programação consegue gerar milhões de hipóteses diferentes a partir de vários parâmetros que mudam de acordo com seu contexto de inserção projetual; cada vertente de escolha do algoritmo pode gerar um novo ativo que em questões de minutos pode ser testado de diferentes formas para estudar múltiplas possibilidades de projeto dentro das premissas condicionadas na programação; a desvantagem é não possuir interface com o sistema BIM.
Está correto o que se afirma apenas em
A
II e IV.
B
I, II e III.
C
III, IV e V.
D
II, III e IV.
E
I, II, III e IV.
O instrumento que visa a promover a compatibilidade dimensional entre elementos construtivos (definidos nos projetos das edificações) e componentes construtivos (definidos pelos respectivos fabricantes) é denominado
A
coordenação modular.
B
caderno de personalização.
C
caderno de encargos.
D
detalhe construtivo.
A disponibilidade de informações do BIM otimiza o desenvolvimento e a comunicação de projetos e evita erros e retrabalhos.
C
Certo
E
Errado
Em um fluxo de projeto colaborativo BIM, o conceito de federação, que aparece, por exemplo, na expressão “modelo federado”, é:
A
criação de um modelo BIM relacionado a qualquer fase de um projeto;
B
criação de um modelo BIM composto a partir de diversos outros arquivos digitais;
C
criação de um sistema central de catalogação de informação a ser utilizado em um modelo BIM;
D
criação de qualquer modelo BIM adequado a ser utilizado na fase operacional de um ativo;
E
criação de uma base fixa de requisitos de informação relacionados a uma contratação.
A tecnologia BIM, modelagem de informação da construção, possibilita ao setor da arquitetura gerar, compartilhar e utilizar informações digitalmente ao longo de todo o ciclo de vida do projeto e da construção. Sobre as principais finalidades do uso do BIM na arquitetura, assinale a alternativa incorreta.
A
Melhoria apenas no realismo da visualização em 3D.
B
Aumento da eficiência na construção.
C
Otimização do processo de projeto.
D
Redução de erros e omissões nos projetos.
O uso do BIM como instrumento projetual gera economia de tempo e maior controle de todos os custos.
C
Certo
E
Errado
Dentre as caraterísticas principais da modelagem BIM apresentadas pela Mortenson Company (M.A.), no livro Manual de BIM (EASTMAN, 2014, p. 13), NÃO se inclui (em) a (s)
A
sustentável.
B
digital e espacial.
C
quantificável, dimensionável e consultável.
D
utilizável ao longo de todas as fases da vida de uma edificação.
E
acessível a toda a equipe do empreendimento e ao proprietário.
Nos últimos anos, o conceito BIM (Building lnformation Modeling ou Modelagem da Informação da Construção) vem sendo implantado e amplamente utilizado nas diversas obras da construção civil. Essa tecnologia velo revolucionar a forma de elaboração de projetos. Sobre o tema, assinale a alternativa incorreta.
A
Tendo em vista que, na utilização do BIM, o modelo virtual 3D da construção é a fonte para todos os desenhos 2D e 3D, os erros de projetos causados por desenhos 2D Inconsistentes são eliminados.
B
Um projeto desenvolvido na plataforma BIM trata-se apenas de um modelo 3D detalhado, sem atributos de objetos, tendo como objetivo somente a visualização gráfica do projeto.
C
Existem ferramentas de projeto BIM que permitem aos projetistas extrair uma lista precisa de quantitativos de materiais e produtos, que pode ser utilizada para estimar o custo.
D
Uma vez que o BIM fornece um modelo preciso de projeto e dos recursos materiais requeridos para cada segmento do trabalho, ele proporciona a base para uma melhoria no planejamento da obra e no cronograma e ajuda a garantir a chegada de pessoal, equipamentos e materiais, no momento exato da sua necessidade.
E
O modelo 3D gerado pelo software BIM é projetado diretamente em vez de ser gerado a partir de múltiplas vistas 2D. Ele pode ser usado para visualizar o projeto em qualquer etapa do processo com a expectativa que terá dimensões consistentes em todas as vistas.
“Building Information Modeling (BIM) ou Modelagem da Informação da Construção – conjunto de tecnologias e processos integrados que permite a criação, a utilização e a atualização de modelos digitais de uma construção, de modo colaborativo, de forma a servir a todos os participantes do empreendimento, potencialmente durante todo o ciclo de vida da construção” (Decreto nº 10.306, de 2 de abril de 2020, Art. 3º, inciso II).
Em um fluxo de trabalho BIM, um conjunto de informações recuperável de uma hierarquia de armazenamento de arquivos, sistemas ou aplicativos é denominado:
A
banco de dados;
B
ambiente comum de dados;
C
contêiner de informações;
D
requisito de informações;
E
software modelador.
A tecnologia Building Information Model (BIM) tem ganhado espaço no desenvolvimento de projetos de arquitetura em todo o mundo, inclusive no Brasil, em substituição às ferramentas CAD (Computer Aided Design). Sobre tais ferramentas, analise as afirmativas a seguir:
I.Os projetos modelados em BIM exigem dos usuários deste sistema um conhecimento cotidiano da realidade da construção mais do que quando desenhados nos sistemas CAD, uma vez que incluem produtos e materiais reais, incorporando sua geometria, suas características, suas especificações e as informações para adquiri-las.
II. Uma diferença entre as duas ferramentas reside no fato de que o BIM envolve construir virtualmente um edifício com todas as suas características e informações pertinentes, ao que damos o nome de modelo, e o sistema CAD carrega apenas desenhos.
III. Trabalha com elementos paramétricos, sendo possível alterá-los e obter atualizações em todo o projeto, o que causa a eliminação de ineficiências, melhores resultados de produtividade e redução de tempo de compatibilização de projeto.
IV. O principal objetivo dessa tecnologia é a união de dois grupos de informações: as geométricas, que dizem respeito às características espaciais do produto (forma, posição e dimensões) e as não-geométricas (custo, resistência e outras propriedades).
V.O Revit e o ArchiCAD são exemplos de softwares que utilizam a tecnologia BIM.
São corretas:
A
As afirmativas I e IV.
B
As afirmativas II e V.
C
As afirmativas I, II e III.
D
As afirmativas III, IV e V
E
Todas as afirmativas.
A plataforma BIM é a modelagem da informação da construção, que permite criar plantas de construção inteligentes. Ou seja, consegue-se inserir informações úteis como insumos, metragem e espessura, em cada parte dessa planta. Um projeto arquitetônico/engenharias, realizado em BIM, por ter uma visão espacial em 3D, já auxiliaria a encontrar erros. Ao integrar com informações, possui uma geometria que auxiliará em todo o processo da construção. Isso envolve planejamento, serviços preliminares, planejamento, orçamento, fundação, estrutura, instalações elétricas e hidrossanitárias.
Qual tríade dos programas a seguir, incorporam essa tecnologia, no seu funcionamento?
A
AutoCAD - Excel - Word.
B
AutoCAD - PowerPoint - Vectorworks.
C
CorelDRAW - SketchUp - V-Ray.
D
Revit - Vectorworks - ArchiCAD.
E
Revit - Vectorworks - AutoCAD.
Ano:
2023
Banca:
Instituto Quadrix - Quadrix
As dimensões do BIM atingem a etapa de gestão de manutenção no 7D, em que é possível extrair dados, como, por exemplo, os manuais de operação, a especificação dos materiais e as datas de garantia.
C
Certo
E
Errado
As experiências projetuais com o BIM (Building Information Modeling) demonstram que houve uma mudança significativa no fluxo de trabalho e nos resultados obtidos em comparação aos métodos tradicionais. Analise o gráfico, a seguir, e assinale a resposta que corresponde à sequência numérica representada no gráfico.

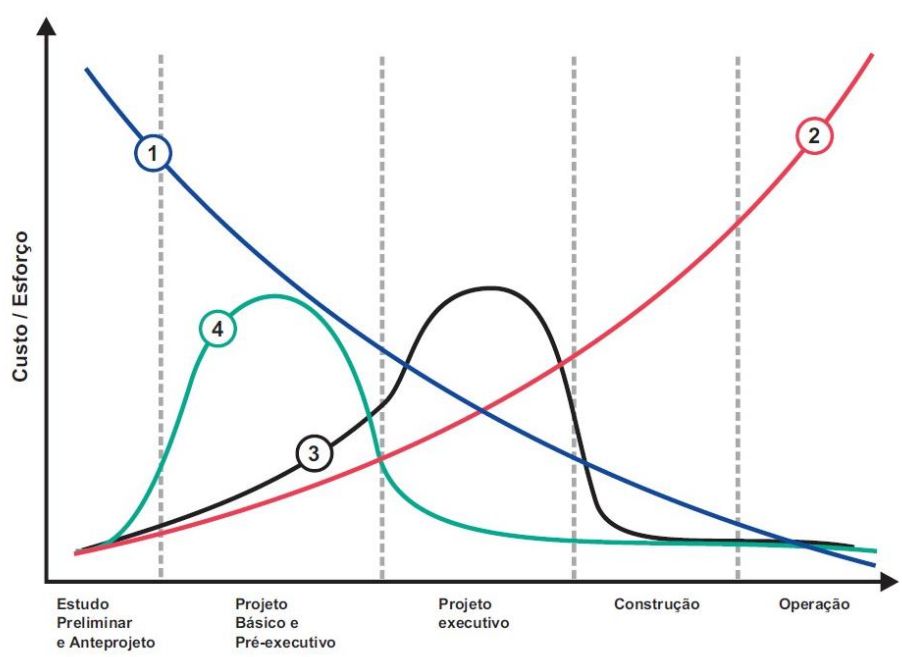

Gráfico: Curva de esforço MacLeamy
Fonte: Adaptado de Guia AsBEA Boas Práticas em BIM. Fascículo 2 (2015)
A
1 - Capacidade de impactar custos e performance; 2 - Custo das alterações de projeto; 3 - Processo tradicional; 4 - Processo BIM.
B
1 - Custo das alterações de projeto; 2 - Capacidade de impactar custos e performance; 3 - Processo tradicional; 4 - Processo BIM.
C
1 - Capacidade de impactar custos e performance; 2 - Custo das alterações de projeto; 3 - Processo BIM; 4 - Processo tradicional.
D
1 - Processo BIM; 2 - Processo tradicional; 3 - Custo das alterações de projeto; 4 - Capacidade de impactar custos e performance.
No dia a dia do projeto é comum igualar as definições de Revit e de BIM. Contudo, ainda que atuem em um ambiente comum, apresentam uma distinção intrínseca. Sobre essa distinção, assinale a alternativa correta.
A
BIM é o processo em que as equipes de projeto fazem interfaces com a tecnologia para fornecer melhores resultados de mercado, enquanto Revit é uma ferramenta, uma plataforma para viabilizar o processo.
B
Ambas são ferramentas de desenvolvimento de projetos e modelagem, contudo, o Revit pertence a uma empresa privada (Autodesk) enquanto o BIM representa uma solução Open Source.
C
O BIM representa uma das etapas da modelagem em Revit, em que o projeto é detalhado por meio de planilhas e dados adicionais do produto, como leadtime, garantia, fornecedor, databooks etc.
D
Revit é o processo para que as equipes de projeto façam interfaces com a tecnologia para fornecer melhores resultados de mercado, enquanto BIM é uma ferramenta, uma plataforma para facilitar o processo.
E
Nenhuma das alternativas anteriores está correta.
