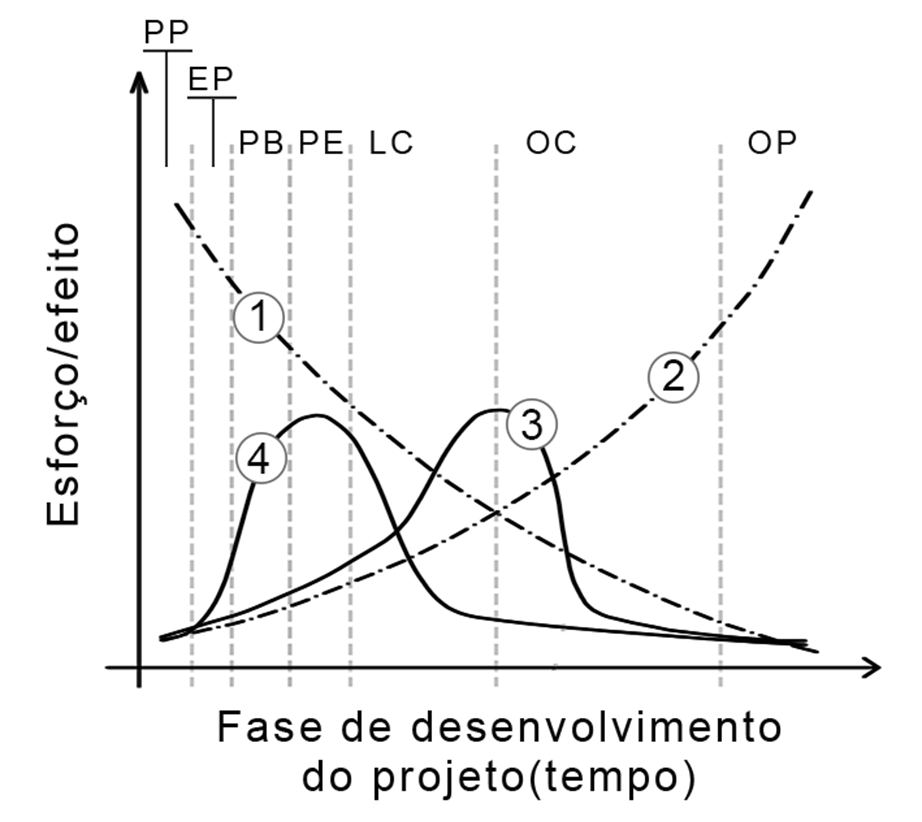

Observe o gráfico a seguir.

Legenda:

(1) Capacidade de impactar custos de obra e características funcionais do empreendimento (custos e qualidade)

(2) Custos de alterações de projeto

(3) Processo de projeto com CAD

(4) Processo BIM

PP = pré-projeto

EP = estudo preliminar

PB = projeto básico

PE = projeto executivo

LC = licitação e contratação

OC = obra/construção

OP = operação

Adaptado de: CÂMARA BRASILEIRA DA INDÚSTRIA DA CONSTRUÇÃO (CBIC). Fundamentos BIM - Parte 1: Implementação do BIM para Construtoras e Incorporadoras/ Câmara Brasileira da Indústria da Construção- Brasília: CBIC, 2016, p. 1-56.

Sobre o gráfico é correto afirmar que

Considerando duas das diversas ferramentas BIM disponíveis no mercado, demonstrando seus propósitos e funcionalidades, “o ____________________ promove o desenvolvimento de projetos arquitetônicos, estruturais e de instalações prediais. Entre suas principais vantagens estão a apresentação realística de projetos em 3D; a facilidade de captação de cortes e fachadas; e, a praticidade na documentação dos trabalhos. O software ainda opera nas dimensões 5D e 6D, permitindo o levantamento de quantitativos para orçamentação e realização de análises de eficiência energética. O ____________________ é um software voltado para projetos de infraestrutura como estradas; sistemas de drenagem; redes de tubulação forçada; e, terraplenagem. As ferramentas de projeto apresentadas pelo programa garantem a praticidade e o dinamismo na obtenção de perfis topográficos, na elaboração de alinhamentos horizontais e verticais e na representação de seções transversais”. Assinale a alternativa que completa correta e sequencialmente a afirmativa anterior.

BIM, ou Building Information Modelling, é

Em se tratando de BIM – Building Information Modeling, que é Modelagem de Informação na Construção em português, assinale a alternativa INCORRETA.

Entre os aplicativos listados a seguir, qual pode ser integrado ao AUTOCAD, que possibilita o desenvolvimento de projetos arquitetônicos desde a modelagem do terreno até a cobertura, e que gera desenhos em 2D e 3D, maquete eletrônica e integra-se a sistemas BIM por meio do formato IFC?

Há uma metodologia de trabalho tecnológica e colaborativa que permite a criação de modelos virtuais 3D do projeto de construção, incorporando todas as informações multidisciplinares atualizadas ao longo de todo o seu ciclo de vida das edificações. Entre as opções a seguir, selecione o nome de tal metodologia.

Sobre as características da técnica de modelagem de informações de construção (BIM), analise as afirmativas a seguir.

I. Nos modelos que se baseiam nessa técnica, a visualização espacial é completa e o processo construtivo é essencial para a modelagem.

II. No que diz respeito à elaboração de orçamentos, a quantificação automática e precisa dos componentes de uma edificação é uma das principais vantagens na utilização da BIM.

III. A utilização da BIM implica a geração de múltiplos modelos, cada um relativo a um aspecto do projeto em desenvolvimento, ou seja, não há integração direta entre as diferentes especialidades envolvidas.

Está correto o que se afirma em

O sistema BIM oferece informações gráficas e não gráficas, que são armazenadas em um modelo compartilhado de dados.

O Building Information Modeling (BIM) é considerado uma filosofia de trabalho que promove a integração entre as áreas de arquitetura, engenharia e construção ao longo de todo o ciclo de vida de um projeto. Para que um software seja pertencente ao BIM, são necessárias quatro características: a modelagem paramétrica; o levantamento de insumos; a interoperabilidade; e, a geração de simulações. Diante do exposto, analise as afirmativas a seguir.

I. A modelagem paramétrica caracteriza a eficiência dos softwares pertencentes ao BIM, permitindo a agilidade na construção e edição dos modelos, armazenando tanto as informações geométricas do projeto quanto as especificações de materiais, suas características físicas e custos unitários.

II. Durante a edição do modelo, parte dos cálculos relativos ao levantamento de insumos são realizados automaticamente e parte são inseridos a partir da análise de projetos individuais. Assim, garante-se que não haverá erros de previsão orçamentária devido a eventuais negligências.

III. As simulações operacionais de cunho térmico, acústico, estrutural, de eficiência energética, de inundações, de nível de serviço rodoviário, dentre outras, permitem avaliar a performance do empreendimento as-built.

IV. São exemplos de parâmetros de projeto do BIM: dimensões da estrutura; coeficientes de empolamento e contração do solo; coeficiente de produtividade da mão de obra; dentre outros.

V. Ao final da modelagem, é possível gerar automaticamente um relatório de materiais de acordo com a última atualização do projeto.

Está correto o que se afirma apenas em

O Computer Aided Design (CAD), ou Desenho Auxiliado por Computador, é o nome genérico de programas de computador ou softwares para gerar modelos em 2D ou 3D. Por sua vez, o Building Information Modeling (BIM) ou Modelagem de Informação da Construção permite que informações parametrizadas sejam incorporadas ao modelo 3D.

Avalie as seguintes afirmações sobre a tecnologia BIM.

I - Permite modelar formas, estruturas e sistemas em 3D com exatidão, precisão e facilidade paramétricas.

II - Aumenta o trabalho de documentação, com revisões constantes em plantas, elevações, tabelas e seções à medida que os projetos mudam.

III - Permite alterar seus componentes construtivos já modelados e obter atualizações instantâneas que repercutem em todo o projeto.

IV - As Industry Foundation Classes (IFC), ou Mapeamento em Classes, são padrões abertos para a troca de informações BIM entre diferentes softwares.

V - As representações bidimensionais, como, por exemplo, os cortes e vistas gerados a partir da planta baixa são muito precisos e geralmente não necessitam de ajustes ou de seguir normas específicas.

Está correto apenas o que se afirma em

Com relação ao Building Information Modeling (BIM) é correto afirmar que

Acerca da colaboração necessária para o desenvolvimento de um projeto por uma equipe, segundo a metodologia BIM, é correto afirmar que é

Com relação às principais funcionalidades e benefícios do Bulding Information Modeling (BIM) e os modelos gerados conforme essa metodologia é INCORRETO afirmar que

A parametrização é utilizada hoje somente para a criação de projetos arquitetônicos e paisagísticos.

As dimensões do BIM não incluem a etapa de gestão de manutenção.

Considera-se BIM ou Modelagem da Informação da Construção o conjunto de tecnologias e processos integrados que permite a criação, a utilização e a atualização de modelos digitais de uma construção, de modo colaborativo, de forma a servir a todos os participantes do empreendimento, potencialmente durante todo o ciclo de vida da construção (Decreto n^o 9.983, de 22 de agosto de 2019). Dessa forma, em um fluxo de trabalho BIM é possível trocar informações durante todo o ciclo de vida da edificação, com o suporte de padrões que oferecem meios para obter, medir, comunicar e gerenciar informações de forma organizada. Dentro desse contexto, analise as afirmativas abaixo e assinale a alternativa correta.

I. O IFC (Industry Foundation Classes) é um modelo de dados padronizado, que codifica diferentes informações BIM de forma lógica, sendo considerado um padrão internacional aberto e neutro em relação ao fornecedor.

II. O BCF (BIM Collaboration Format) permite a comunicação aberta e troca de feedbacks entre as equipes envolvidas no projeto, sobre os diferentes modelos BIM.

III. O COBie (Construction Operations Building Information Exchange) é um padrão para organização e comunicação de dados obtidos nas fases de projeto e construção, necessários para fins de gerenciamento de ativos, operação, uso e manutenção da edificação.

IV. Na concepção e coordenação de projetos em BIM, existem esquemas formais para a interoperabilidade, como os formatos IFC e BCF.

Atualmente, há, no mercado, uma nova visão sobre como realizar projetos na área da arquitetura e da construção civil: os projetos deixam de ser apenas “desenhos” e passam a ser entendidos no ambiente do software como elementos de construção. Muito além da visualização em 3D, é possível aplicar materiais, compatibilizar projetos arquitetônicos com projetos estruturais, hidrossanitários e elétricos, além de ser possível estimar com precisão os quantitativos dos materiais, fazer um cronograma de obra preciso e ter uma estimativa bastante precisa dos custos que estarão envolvidos na operação, de maneira rápida e objetiva. Entre as opções a seguir, informe qual é esta nova visão:

A imagem evidencia um corte com a estrutura junto à arquitetura e às instalações prediais:

(Corte vertical planificado. Disponível em: https://next.altoqi.com.br/destaque/corte-vertical-planificado/.)

A partir deste recurso, além de definir cores diferentes para cada elemento (através da criação de níveis), pode-se escolher, também, quais são os modelos IFC que serão incluídos no corte, permitindo a personalização do desenho. Como nos demais recursos de visualização 3D, a partir do IFC importado para os programas, o corte vertical planificado proporciona maior precisão e realismo, facilitando a visualização de interferências entre projetos e a tomada de decisão sobre as colisões identificadas, atendendo o objetivo de obter menos retrabalhos e custos adicionais na obra. Considerando o exposto, o corte planificado é característica das ferramentas BIM implementadas no:

Nas licitações de obras e serviços de engenharia e arquitetura, sempre que adequada ao objeto da licitação, adotar-se-á, preferencialmente, a modelagem da informação da construção; caso ela não seja adequada ao objeto de licitação, adotar-se-ão as tecnologias e os processos integrados similares ou mais avançados que venham a substituí-la.

Para um entendimento sobre BIM, é importante dois alicerces base: o conhecimento sobre o conceito de colaboração e um entendimento sobre o modelo computacional (modelo BIM). Sobre este tema, leia atentamente as alternativas a seguir:

I. Quanto mais flexíveis forem as soluções e o profissional, maiores as chances de ser encontrado o melhor caminho. Em alguns casos, é preciso que o profissional “recue” em algumas decisões para que outra solução, de outro profissional com mais resultado para o projeto como um todo, seja mantida, mesmo isso fazendo-o retrabalhar. Esse é o foco no objetivo do projeto e envolve uma reavaliação de cultura de projeto dos profissionais do setor.

II. É preciso a definição de padrões de modelagem dependendo de cada uso do BIM. Desde os padrões mais simples para BIM 3D, aos mais complexos para BIM 5D, 6D, etc., por exemplo. Devido a estas novas complexidades, deve existir em um projeto o coordenador de projetos e o coordenador BIM, trabalhando verticalmente na busca pelas metas, sendo a responsabilidade maior sempre do coordenador de projetos.

III. Um modelo BIM tem a mesma função de uma planilha eletrônica, no entanto é desenvolvido em software específico para a construção civil, facilitando sua programação e o input de dados.

IV. Um modelo BIM programado para receber informações de custo dos serviços (custo de materiais, mão de obra e equipamentos, despesas indiretas e bônus, etc.), receberá o nome de modelo BIM 5D.

A sequência de afirmativas corretas é:
