Com relação ao plano de execução BIM, em projetos que adotam a modelagem da informação na construção, analise as afirmativas a seguir.
I. Do ponto de vista formal, um plano de execução BIM, em concorrência de projeto, ele pode ser considerado como um documento primordial, em substituição ao tradicional Caderno de Encargos, orientativo para a formulação e análise de propostas.
II. Apesar de cada projeto apresentar características próprias em termo de complexidade, quando se tratarem de projetos muito semelhantes, estes deverão ter os mesmos planos de execução BIM, com vista à racionalização do processo.
III. A partir da adoção do BIM passou a ser ainda mais importante que, antes de se elaborarem as etapas iniciais de um contrato de projetos, os requisitos para desenvolvimento e entrega dos modelos estejam devidamente definidos e conhecidos pelos agentes envolvidos.
Está correto o que se afirma em
A
I, apenas.
B
II, apenas.
C
III, apenas.
D
I e II, apenas.
E
I, II e III.
O Ministério da Gestão e da Inovação em Serviços Públicos é responsável pelas ações de disseminação do BIM.
C
Certo
E
Errado
Em um empreendimento, a execução da obra e o comissionamento são etapas que compõem o ciclo de vida da construção.
C
Certo
E
Errado
Obra de arte especial, como pontes, viadutos ou túneis, é estrutura que, em razão de suas proporções e características peculiares, requer projeto específico.
C
Certo
E
Errado
Em um fluxo de trabalho BIM, qual das seguintes práticas está relacionada à garantia de que todos os dados do modelo estão atualizados e consistentes, entre as diferentes partes interessadas, durante todo o ciclo de vida do projeto?
A
Utilização de bibliotecas de objetos BIM pré-definidos.
B
Implementação de um CDE (Ambiente Comum de Dados).
C
Aplicação de renderizações em tempo real.
D
Adoção de realidade aumentada para visualização do projeto.
O conceito de BIM (Building Information Modeling) é mais do que a criação de um modelo 3D, pois envolve todo o ciclo de vida da construção, desde o planejamento até a demolição. Qual das alternativas a seguir descreve corretamente um dos principais benefícios do uso de BIM em projetos arquitetônicos?
A
BIM permite criar apenas representações 3D que não contêm informações paramétricas sobre os elementos da construção.
B
O uso de BIM elimina a necessidade de colaboração entre as equipes de projeto e construção.
C
A aplicação de BIM permite o desenvolvimento de um modelo inteligente, onde as informações dos elementos são integradas para facilitar a análise de desempenho.
D
BIM substitui integralmente a necessidade de orçamento, pois os custos podem ser estimados automaticamente.
E
BIM é limitado à fase de projeto e não abrange as fases de operação e manutenção.
“O BIM ou Modelagem da Informação da Construção é um processo criado para gerenciar informações em um projeto de construção em todo seu ciclo de vida. Um dos principais resultados desse processo é o Modelo de informações de construção, que se configura na descrição digital de cada aspecto do ativo construído.”
Fonte: BRASIL. Ministério da Infraestrutura. Departamento Nacional de Infraestrutura de Transporte. Conceito de BIM. Gov.br. Brasília, DF, 09 mar. 2021. Disponível em: </
Com base no texto acima, avalie as observações a seguir.
I- Autodesk Revit, AutoCAD Civil 3D e Infraworks são exemplos de softwares BIM.
II- São dimensões operadas na plataforma BIM: forma, tempo, custos, sustentabilidade e gerenciamento de instalações.
III- Para favorecer a interoperabilidade entre softwares BIM foi desenvolvida a extensão de arquivo “DWG”.
É CORRETO o que se afirma em:
A
II apenas.
B
I e II apenas.
C
I e III apenas.
D
I, II e III.
E
II e III apenas.
Sobre Building Information Modeling (BIM), registre V, para verdadeiras, e F, para falsas:
(__)É um processo, uma metodologia, que envolve várias ferramentas, tecnologias e contratos para a geração e gestão de representações digitais das características físicas e funcionais de construções.
(__)Ele é diferente do desenho tradicional em 2D, que é uma representação planificada do que será construído. A modelagem com BIM trabalha com modelos 3D mais fáceis de assimilar e mais fiéis ao produto final.
(__)Os Modelos de Informações de Construção (BIMs) são arquivos de computador que podem ser extraídos, trocados ou colocados em rede para apoiar a tomada de decisão em relação a um ativo construído.
Assinale a alternativa com a sequência correta:
A
F − V − F.
B
V − F − V.
C
F − F − V.
D
V − V − F.
E
V − V − V.
Considere as afirmativas abaixo a respeito do Building Information Modeling – BIM:
I. Um projeto em 3D corresponde ao primeiro nível da modelagem BIM.
II. O Revit é uma plataforma para criação e documentação dos projetos para a modelagem BIM.
III. Objetos paramétricos são aqueles utilizados no projeto com informações técnicas, quantidades, informações sobre as fases de execução e manutenção.
É correto somente o que se apresenta em:
A
I.
B
II.
C
III.
D
I e III.
E
II e III.
Anteprojeto e projeto executivo são exemplos de atividades de criação, conceituação, dimensionamento e planejamento, realizadas anteriormente à execução da obra.
C
Certo
E
Errado
Nos estágios de evolução da maturidade em BIM, que medem o nível de capacidade de uma equipe ou organização, as competências são incrementadas gradualmente até se alcançar os requisitos mínimos do estágio seguinte, que marcam uma mudança no processo de projeto.
Correlacione os estágios BIM, com suas respectivas definições:
1. Pré-BIM
2. Estágio 1
3. Estágio 2
4. Estágio 3
5. Pós-BIM
( ) integração baseada em rede.
( ) colaboração baseada em modelos.
( ) modelagem baseada em objetos.
( ) práticas do processo de projeto representada em um plano geométrico.
( ) meta das implementações BIM, com a capacidade de compartilhar informações.
A correlação correta, na ordem apresentada, é
A
1 – 2 – 3 – 5 – 4.
B
2 – 1 – 5 – 4 – 3.
C
3 – 2 – 4 – 5 – 1.
D
3 – 4 – 1 – 2 – 5.
E
4 – 3 – 2 – 1 – 5.
A primeira fase da implementação gradual do BIM, de acordo com o Artigo 4º, inciso I, estabelece que, em 2021, deve ser abrangida “a detecção de interferências físicas e funcionais entre as diversas disciplinas e a revisão dos modelos de arquitetura e engenharia, de modo a compatibilizá-los entre si”.
A ferramenta BIM, que possui as condições de compatibilizar diversos modelos de arquitetura e de engenharia de um mesmo projeto de edificações entre si, como citado acima, é:
A
Microsoft Project;
B
Autodesk Robot;
C
Autodesk Civil 3D;
D
Nemetschek Solibri Office;
E
Nemetschek SCIA.
Para que os quantitativos de um modelo BIM possam alimentar uma planilha orçamentária que terá como fonte o SINAPI, é necessário, dentre outros cuidados, que
A
os preços unitários e as respectivas composições sejam carregados para dentro do modelo BIM.
B
os elementos do modelo sejam codificados de modo a permitir sua associação aos itens de preços unitários do SINAPI.
C
seja utilizada a codificação disponibilizada pela Caixa e adotada no âmbito do Programa Nacional da Qualidade e Produtividade do Habitat (PBQP-H).
D
o modelo seja exportado no formato IFC (Industry Foundation Classes), que permite interoperabilidade entre diferentes softwares BIM.
E
os quantitativos sejam gerados em um plug-in disponibilizado gratuitamente pela Caixa e adotado no âmbito do Programa Nacional da Qualidade e Produtividade do Habitat (PBQP-H).
Em 2027, o Brasil voltará a sediar uma Copa do Mundo, desta vez a feminina, que utilizará, a princípio, dez dos doze estádios de futebol utilizados em 2014. Dentre estes estádios, um deles se destaca pela arquibancada em formato de “ferradura” com a valorização da paisagem atrás de um dos gols; e, outro se destaca por quatro arquibancadas modulares independentes e perpendiculares ao gramado com “esquinas” abertas (sem arquibancadas) favoráveis a ventilação cruzada. Estes estádios que tiraram proveito destas condicionantes para a concepção de seus projetos arquitetônicos, respectivamente, são:
A
o Estádio do Maracanã (Rio de Janeiro) e o Estádio do Mineirão (Belo Horizonte).
B
a Arena Fonte Nova (Salvador) e a Arena Pantanal (Cuiabá).
C
a Neo Química Arena (São Paulo) e o Estádio Mané Garrincha (Brasília).
D
o Estádio Beira-Rio (Porto Alegre) e a Arena da Amazônia (Manaus).
Na coordenação de um projeto BIM, o gerente de projetos precisa definir estratégias para reduzir o risco de conflitos e erros no modelo, integrando informações de diferentes disciplinas. Qual das seguintes práticas representa uma abordagem eficaz para a coordenação de projetos em BIM?
A
Limitar a coordenação aos aspectos geométricos, sem considerar dados de materiais e especificações técnicas.
B
Utilizar o processo de clash detection (detecção de interferências) periodicamente para identificar e corrigir conflitos entre disciplinas durante a modelagem.
C
Evitar atualizações frequentes no modelo BIM para reduzir o tempo de coordenação.
D
Delegar a revisão do modelo BIM para cada disciplina separadamente, sem compartilhamento de atualizações.
E
Realizar reuniões de coordenação apenas após a fase de construção para revisar problemas detectados.
O que significa a sigla BIM em relação ao desenvolvimento de projetos arquitetônicos?
A
Building Information Management - um sistema de gerenciamento de informações para projetos de construção.
B
Basic Information Model - um modelo básico de informações para projetos arquitetônicos.
C
Building Installation Management - um sistema de gestão de instalações para edifícios construídos.
D
Building Infrastructure Model - um modelo de infraestrutura para edifícios comerciais.
E
Building Information Modeling - um processo de modelagem que integra informações e dados para o desenvolvimento de projetos de construção.

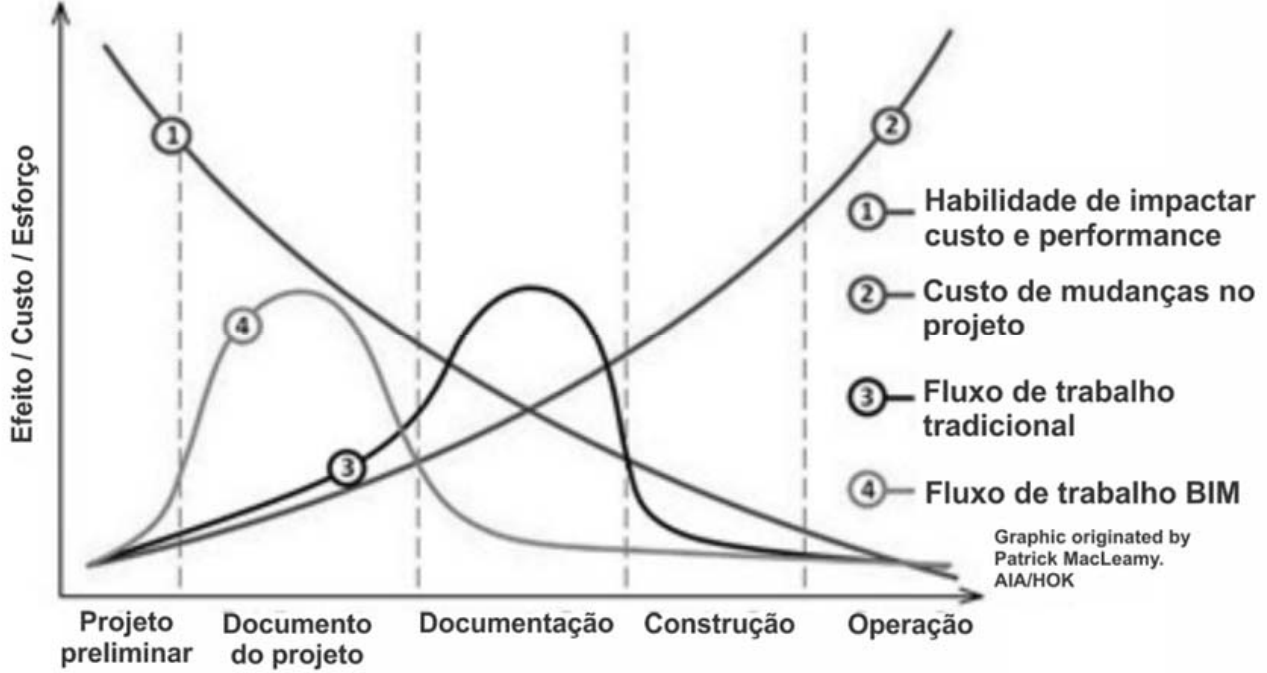

De acordo com os Guias BIM da ABDI-MDIC e analisando o gráfico a seguir, conhecido como curva de McLeamy, é correto afirmar:
FONTE: https://engenhariaeetc.wordpress.com/wp-content/uploads/2015/09/0c524288952815c2e476ead0a75bbd79.jpg.
A
Decisões tomadas no início do processo de projeto têm menor potencial de redução de custos totais de uma obra.
B
A maior concentração de trabalho no processo de projeto BIM ocorre na fase de documentação, etapa na qual os diversos projetistas envolvidos devem compatibilizar as soluções de projeto.
C
O processo tradicional de projetos minimiza custos desnecessários oriundos de alteração de projetos se comparado com o processo BIM.
D
No processo de projetos BIM, a concentração das decisões ocorre em um momento em que o custo de alterações é maior do que no processo de projetos tradicional.
E
O processo de projeto tradicional concentra as decisões em uma etapa posterior ao processo de projeto em BIM, tornando alto o risco de que alterações de projeto custem mais caro.
O principal objetivo da Modelagem de Informações da Construção é melhorar a comunicação entre os agentes do projeto, criando um ambiente colaborativo durante todas as etapas da obra. A metodologia BIM é baseada em três pilares fundamentais, dos quais podemos citar:
A
Hierarquização.
B
Interoperabilidade.
C
Descentralização.
D
Engenharia reversa.
E
Modelagem preditiva.
O National Institute of Building Standards– NIBS define BIM como “uma representação digital das características físicas e funcionais de uma instalação e um recurso de compartilhamento de conhecimento que viabiliza a obtenção de informações sobre uma instalação, formando uma base confiável para que decisões sejam tomadas durante seu ciclo de vida, definido desde a sua concepção até a demolição”.
Analise as afirmativas e assinale a alternativa INCORRETA.
A
Modelos 3D de uma edificação ou instalação, que utilizam objetos que não incluem outras informações além da sua própria geometria, não podem ser consideradas como modelos BIM.
B
Para revisões e alterações realizadas numa determinada ‘vista’, alguns softwares que não são BIM não geram automaticamente a atualização das demais vistas de um mesmo projeto em desenvolvimento.
C
Nas soluções BIM, o modelo tridimensional de um prédio ou instalação que se pode visualizar e manusear na tela de um computador é a única forma possível de visualizar o conjunto de dados e informações que constituem esse prédio ou essa instalação.
D
A extração automática de quantidades de serviços e componentes dos modelos BIM garante consistência, precisão e agilidade de acesso às informações das quantidades, que poderão ser agrupadas e organizadas de acordo com as fases de execução dos serviços.
E
Nas fases de compatibilidade e verificação de padrões, o software Solibri é uma plataforma que faz um uso do IFC, assim como o Navisworks e o Navigator.
Analise as afirmativas abaixo sobre a temática Meio Ambiente e a Arquitetura - Noções de Representação Gráfica Digital:
I - A utilização de softwares de modelagem 3D pode auxiliar na análise de eficiência energética de edificações, permitindo simulações de desempenho térmico e iluminação natural.
II - O uso de representação gráfica digital, como BIM (Building Information Modeling), não contribui significativamente para a sustentabilidade de um projeto arquitetônico.
III - Ferramentas de CAD (Computer-Aided Design) são essenciais apenas para a fase de concepção do projeto, não sendo úteis nas fases de execução e manutenção.
IV - A representação gráfica digital pode integrar análises de impacto ambiental no processo de planejamento urbano, facilitando a tomada de decisões sustentáveis.
V - Softwares de representação gráfica digital permitem a visualização de diferentes cenários de uso de materiais, possibilitando a escolha de opções mais sustentáveis.
Estão corretas as afirmativas:
A
I, II e III, apenas.
B
II, III e IV, apenas.
C
III, IV e V, apenas.
D
II e III, apenas.
E
I, IV e V, apenas.
