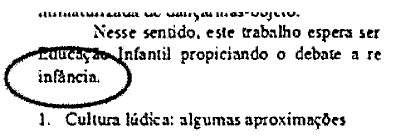

Observe a figura


Imagem associada para resolução da questão

Assinale a opção que apresenta o nome do erro de edição cometido circundado.


A

Caminho de rato.


B

Versalete.


C

Viúva.


D

Empastelamento.


E

Grid.

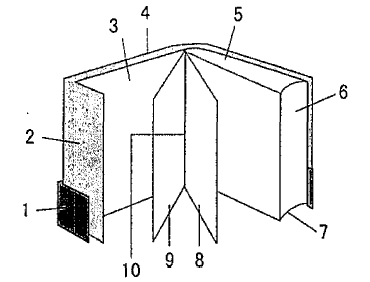

Observe a figura a seguir.


Imagem associada para resolução da questão

Os números 1, 2, 3 e 6 representam, respectivamente:


A

cinta, orelha, guarda e corte dianteiro.


B

guarda, orelha, cinta e corte dianteiro.


C

capa, guarda, páginas e folha de rosto.


D

cinta, contra capa, folha de rosto e lombada.


E

lombada, contra capa, orelha e cinta.

Como num processo normal de criação de um desenho, em prancheta ou à mão livre, também no AutoCAD são necessários ajustes nos objetos para que possam ser corrigidos, modificados ou mesmo complementados.

Assinale a afirmativa INCORRETA:


A

A opção Fence seleciona objetos envolvidos pela linha de seleção.


B

A opção Lengthen altera o comprimento de objetos.


C

A opção Redo desfaz o efeito do comando Undo, ou seja, refaz o que este comendo desfez.


D

Pode-se fazer seleção de objetos de duas maneiras, com o uso de Grips, ou com o uso das opções Select.

Com relação à inserção de símbolos na representação gráfica, é correto afirmar que


A

são convenções que completam informações de forma simples, permitindo-se livre estilo.


B

são convenções que contam com uma imagem para expressar alguma informação, devendo ser facilmente legíveis e reconhecíveis e desenhadas de forma simples e limpa, livre de estilizações.


C

são desenhos técnicos estilizados imprescindíveis à interpretação somente de plantas e cortes.


D

são informações complementares a critério do projetista que faz seu uso de forma livre.


E

são informações imprescindíveis à interpretação somente de implantação do projeto.

Nas estruturas de cobertura de edificações com emprego de tesouras de madeira e telha cerâmica, compõem o desenho as seguintes peças, de cima para baixo:


A

telha, caibro, ripa, terça e tesoura.


B

tesoura, terça, caibro, ripa e telha.


C

telha, ripa, ripão, caibro e tesoura.


D

cumeeira, telha, terça, caibro e viga.


E

telha, ripa, caibro, terça e tesoura.

Na impossibilidade de disposição do esgoto sanitário primário gerado em uma edificação de pequeno porte na rede pública, qual outra solução poderia ser adotada de maneira a se evitar a contaminação do solo e do lençol freático?


A

Ligação da rede em um sumidouro e posteriormente à fossa séptica.


B

Ligação da rede em uma fossa negra sem a necessidade do sumidouro.


C

Ligação do esgoto sanitário em uma caixa de inspeção.


D

Disposição do esgoto, excepcionalmente, na rede de coleta de águas pluviais.


E

Disposição do esgoto em uma fossa séptica e posterior encaminhamento para um sumidouro.

Na impossibilidade do uso do computador para o desenvolvimento de uma prancha de desenho técnico em que se pretende representar o corte de uma estrutura de madeira, seria suficiente usar


A

papel, uma prancheta com régua “T”, esquadros de madeira, compasso, normógrafo e curva francesa.


B

régua “T”, papel vegetal, escalímetro, transferidor, caneta nanquim e normógrafo.


C

papel, fita adesiva, réguas, curva francesa, tubos de nanquim, normógrafo e gabaritos.


D

uma mesa com régua paralela, papel, fita adesiva, lapiseira com grafite, escalímetro, jogo de esquadros e compasso.


E

prancheta de desenho, fita adesiva, esquadros, tubos de nanquim e aranha com normógrafo.

De acordo com o Manual de Apresentação e Representação de Desenho em C.A.D da CASAN, o desenho da Planta de Urbanização, Ajardinamento e Barreiras Vegetais de um projeto arquitetônico deve conter, no mínimo,


A

o tipo de fechamento mais adequado para o terreno; a pavimentação da área de circulação de veículos, de estacionamento e dos passeios; tipos de essências vegetais com as respectivas denominações populares e científicas para o ajardinamento e barreiras vegetais, inseridos no layer vegetação, e uma legenda; projeto de drenagem superficial, galerias de águas pluviais e de proteção de taludes.


B

especificação de espécies utilizadas e cotas totais e parciais necessárias para uma perfeita compreensão de cada elemento representado.


C

o tipo de fechamento mais adequado para o terreno; a pavimentação de todas as áreas de circulação e a especificação de espécies utilizadas.


D

o detalhamento de espécies e pavimentação da área de circulação de veículos.


E

o tipo de fechamento mais adequado para o terreno, projeto de drenagem superficial, galerias de águas pluviais e de proteção de taludes.

A sequência de dobramento e o tamanho do formato final da prancha dobrada, para facilitar o manuseio de desenhos técnicos em órgãos públicos e canteiros de obras, devem ser, respectivamente:


A

dobras verticais e dobras horizontais; tamanho A1.


B

dobras horizontais e dobras verticais; tamanho A2.


C

dobras verticais e dobras horizontais; tamanho A3.


D

dobras verticais e dobras horizontais; tamanho A4.


E

dobras horizontais e dobras verticais; tamanho A0.
