Um desenhista projetista precisa criar um reservatório cilíndrico para armazenar água. O reservatório tem um raio de base de 5 metros e uma altura de 12 metros. Para garantir a segurança da estrutura, o desenhista precisa calcular o volume do cilindro. Assinale a alternativa que apresenta CORRETAMENTE o volume do reservatório cilíndrico.
300π m3 .
360π m3 .
420π m3 .
480π m3 .
510π m3 .
Em relação à representação gráfica, assinale a alternativa que descreva CORRETAMENTE, o item que é descrito pela seguinte frase:
“Representação em perspectiva de um objeto tendo todas as suas faces inclinadas em relação ao plano de projeção”
Perspectiva de Três Pontos.
Perspectiva de Linha de Horizonte.
Perspectiva de Plano de Projeção.
Perspectiva de Ponto de Observação.
Perspectiva de Ponto de Fuga
No contexto de um projeto, o croqui é uma ferramenta valiosa para os profissionais projetistas. Sendo assim, assinale a alternativa CORRETA que cite a principal vantagem do uso de croquis em um projeto de design residencial.
Precisão absoluta.
Detalhamento minucioso.
Facilidade na reprodução digital.
Expressão rápida de ideias.
Apresentação formalizada.
Em uma planta de situação, dois edifícios aparecem afastados um do outro por 25cm. Se a escala gráfica informada na planta é 1/200, qual é a distância real entre eles?
50m
100m
150m
200m
Considerando-se a normatização vigente, a relação entre a dimensão linear da representação de um elemento apresentado no desenho técnico e a dimensão linear real deste mesmo elemento é denominada:
Fator de Redução.
Fator de Ampliação.
Escala.
Fator de Representação.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Sobre o sistema de projeções ortogonais de um objeto no plano, é verdadeiro afirmar:
A figura formada pela projeção ortogonal de um segmento de reta sobre um plano é sempre outra segmento de reta.
A Vistas ortográficas são resultado da representação por meio da Projeção Cilíndrica Ortogonal, que gera a representação da forma exata de um objeto.
Distorção da representação de um objeto nas projeções ortogonais variam de acordo com a distancia em que o plano está posicionado em relação ao objeto.
A projeção ortogonal de um segmento de plano será um segmento de reta quando estiver inclinado em relação ao plano de projeção.
na Projeção Ortogonal os raios projetantes são perpendiculares ao plano de projeção, reproduzindo fielmente as dimensões da face projetada no plano de projeção.

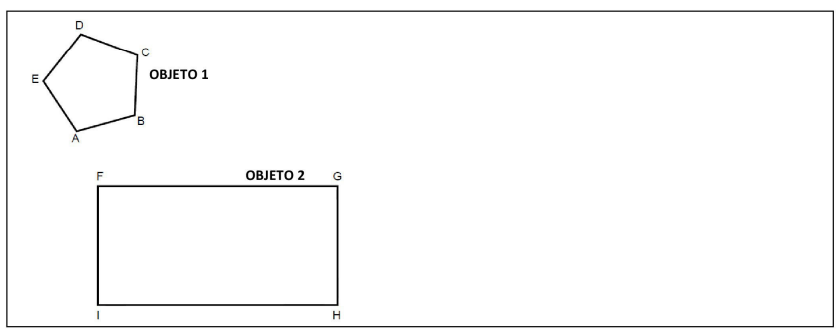

Um desenhista trabalhando no Autocad precisa alinhar o lado AB Objeto 1 com o lado FG do Objeto 2, partindo da Situação 1 para a Situação 2, conforme mostra a figura abaixo:

Situação 1

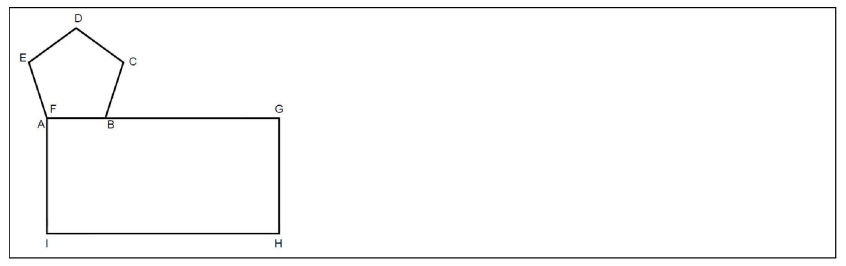

Situação 2
Observações: desenhos sem de escala definida. Desprezar posição das letras indicativas dos pontos dos objetos após alinhamento.
Assinale a alternativa que relata os passos do comendo para realizar a ação descrita acima.
Acionar comando Alignspace. Selecionar o Objeto 1. Clicar no ponto A. Clicar no ponto F. Clicar no ponto B. Clicar no ponto F. Clicar na teclar Enter. Selecionar a opção YES na lista que será apresentada.
Acionar comando Adjust. Selecionar o Objeto 1. Clicar no ponto A. Clicar no ponto F. Clicar no ponto B. Clicar no ponto F. Clicar na teclar Enter. Selecionar a opção NO na lista que será apresentada.
Acionar comando Align. Selecionar o Objeto 1. Clicar no ponto A. Clicar no ponto F. Clicar no ponto B. Clicar no ponto F. Clicar na teclar Enter. Selecionar a opção NO na lista que será apresentada.
Acionar comando Move. Clicar no ponto A do Objeto a e depois no ponto F do Objeto 2. Clicar na teclar Enter. Clicar no ponto B do Objeto 1 e no ponto F do Objeto 2. Clicar na teclar Enter.
Acionar comando Align. Selecionar o Objeto 1. Clicar no ponto A. Clicar no ponto F. Clicar no ponto B. Clicar no ponto F. Clicar na teclar Enter. Selecionar a opção YES na lista que será apresentada.

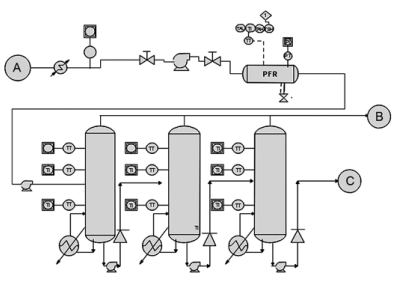

Observe a figura a seguir:

A partir da figura apresentada, um exemplo de Desenho de Tubulação e Instrumentação (P&ID, de sua estrutura, distribuição dos elementos, indicatividade de fluxo e símbolos, identifique qual processo está representado no diagrama.
Sistema de geração de energia.
Processo de ebulição de água.
Processo de evaporação da água.
Sistema de ar condicionado.
Sistema de Redução Catalítica/Controle de emissões.
A escala permite que se represente, desde mapas urbanos e grandes meios de transportes até pequenas peças de informática, de modo a representar o objeto de forma compreensível e precisa.
Observe as afirmativas abaixo, e julgue-as como verdadeiras ou falsas.
I. nas escalas escritas sob a forma X:Y, o primeiro número X se refere as dimensões do desenho e o segundo, Y as dimensões do objeto representado.
II. As escalas são facilmente identificadas, por isso nem sempre é necessário anotá-la junto ao desenho.
III. Existem três tipos de escalas: natural (1:1), de redução (2:1) e de ampliação (1:2).
Assinale a alternativa com a análise correta das afirmativas:
A afirmativa I é verdadeira.
A afirmativa II é verdadeira.
A afirmativa III é verdadeira.
As afirmativas I e II são falsas.
As afirmativas II e III são verdadeiras.
Assinale a correta associação entre o elemento de projeção e sua característica nas projeções cilíndricas ortogonais:
Observador (centro da projeção): encontra-se a uma distância infinita do plano de projeção
Objeto: devem, necessariamente, estar posicionados perpendicularmente aos planos de projeção.
Raios projetantes: são paralelos ao plano de projeção.
Planos de projeção: os planos vertical e horizontal se cortam perpendicularmente, dividindo o espaço em 4 diedros.
Projeção do objeto: desde que as superfícies dos objetos não estejam paralelas ao plano de projeção, se projetam com a mesma forma e as mesmas dimensões, isto é, em “verdadeira grandeza”


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Qual a maior escala possível para apresentar uma planta com 26,80m de largura e 17,60m de comprimento uma folha tamanho A3?
1:150
1:100
1:75
1:50
1:25
Considerando-se a normatização quanto aos requisitos para representação de linhas e escrita em desenho técnico, numerar a 2ª coluna de acordo com a 1ª e, após, assinalar a alternativa que apresenta a sequência CORRETA:
(1) Linha contínua larga.
(2) Linha tracejada estreita.
(3) Linha contínua estreita.
( ) Aplicação em contornos e arestas não visíveis.
( ) Aplicação em linhas de cota, de extensão e auxiliares.
( ) Aplicação em contornos e arestas visíveis.
1 - 2 - 3.
2 - 3 - 1.
3 - 2 - 1.
1 - 3 - 2.
Considerando peças apresentadas como perspectiva axonométrica ou vistas ortográficas (desenhos projetivos) e/ou em fluxogramas da montagem dessas peças em sistemas (desenho não-projetivo) –, assinale a alternativa que corresponde a relações válidas entre esses tipos de representações por meio de desenho técnico, considerando as normas ABNT.
Em desenhos projetivos e não-projetivos, convencionou-se que as ranhuras em sentidos opostos são utilizadas como funções discriminantes: diferenciar etapas ou funções em um fluxo ou processo.
Ao contrário dos desenhos projetivos, a espessura ou estilo das linhas não está normatizada em desenhos não-projetivos e o contraste entre as linhas podem indicar diferentes funções como estética, simbólica, denotativa etc.
Nos desenhos projetivos e não-projetivos, a função das setas é a de cotagem, ou seja, indicar as dimensões das peças, objetos desenhados, ou de cada etapa do processo.
Em desenhos projetivos, o uso de cores atribui realismo para as peças ou informa sobre o material a ser utilizado; nos desenhos não-projetivos, as cores são convencionadas para informar a natureza da etapa (início, espera, tomada de decisão etc.).
As formas geométricas em desenhos projetivos com vistas ortográficas cumprem a função de informar os planos de projeção (diedros); nos desenhos não-projetivos do tipo fluxograma, podem designar a natureza de cada etapa (início, espera, tomada de decisão etc.), mas sem normatização.
Assinalar a alternativa que preenche as lacunas abaixo CORRETAMENTE:
Planta de _____________ é aquela com a função de situar a área de intervenção no terreno em relação às áreas vizinhas ou aos terrenos vizinhos que compõem a(s) quadra(s) e ao(s) logradouro(s) que a limita(m). Planta de _____________ é aquela que compreende a localização e as dimensões da edifcação, conjunto edifcado ou espaços não edifcados, e do edifício isolado no lote ou na área de intervenção, indicando, em escala compatível, as dimensões do terreno, recuos, projeção da(s) cobertura(s) e áreas permeáveis e impermeáveis.
situação | implantação
localização | elevação
implantação | situação
elevação | localização

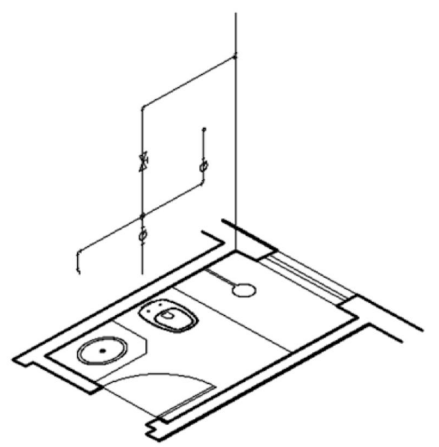

Considerando que a execução de uma obra de construção civil necessita, em sua grande maioria, de elaboração de projetos de arquitetura e projetos complementares, é CORRETO afirmar que a figura a seguir representa:

Projeto arquitetônico.
Projeto de interiores.
Projeto elétrico.
Projeto hidráulico.
Projeto de climatização.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
Para a elaboração de um projeto de uma escola municipal, verificou-se a necessidade de implementação de uma rampa que dará acesso à cantina e precisará vencer o desnível de 1,20m existente. Admitindo-se a inclinação máxima de 8,33% prevista em legislação, o comprimento total da rampa deverá ser de:
14,41m.
13,41m.
12,41m.
11,41m.
10,41m.

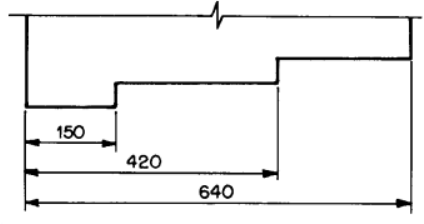

De acordo com a norma específica de cotagem em desenho técnico, é CORRETO afirmar que a figura a seguir representa:

Cotagem em cadeia.
Cotagem por elemento de referência.
Cotagem por coordenadas.
Cotagem combinada.
Cotagem equidistante.
Quais são as principais exigências na escrita de desenhos técnicos?
Legibilidade, uso de grafite e adequação a processos de desenho via computador.
Uniformidade, padronização de altura e uso de grafite.
Padronização de fonte, altura e cores.
Adequação à microfilmagem, processos de reprodução e legalidade.
Legibilidade, uniformidade e adequação à microfilmagem e a outros processos de reprodução.
Os materiais mais comumente utilizados na construção civil, e consequentemente na elaboração de projetos de arquitetura, têm sua convenção representada por meio de exemplos da NBR 6492/94 – Representação de projetos de arquitetura. Nesse sentido, a figura a seguir representa qual elemento?

Madeira.
Concreto.
Isolamento térmico.
Mármore/granito.
Aço/ferro.
Como é de conhecimento, os projetos de arquitetura e engenharia são impressos em pranchas com formatos variáveis. Após a impressão e o dobramento de papel tamanho A1, a referida prancha deverá resultar no formato:
420 x 594mm.
353 x 500mm.
295 x 420mm.
210 x 297mm.
176 x 250mm.
