Questões de Concurso sobre Designer

No campo do design gráfico para mídias impressas, como banners promocionais, o uso do contraste entre cores complementares tem como principal objetivo

É essencial que os desenhos técnicos sejam arquivados de maneira organizada e eficiente. Para isso, as folhas de desenho devem ser dobradas corretamente, seguindo normas específicas. Marque as afirmativas em V para verdadeiro ou F para falso e depois assinale a alternativa que contenha a sequência CORRETA.

( ) As folhas de desenho devem ser dobradas para que o tamanho final seja o formato A4.

( ) Após os dobramentos, a legenda do desenho deve estar visível.

( ) Os dobramentos devem ser iniciados do lado esquerdo e horizontalmente a partir da legenda.

( ) As folhas de formatos A0, A1 e A2 devem ter o canto superior esquerdo dobrado para trás.

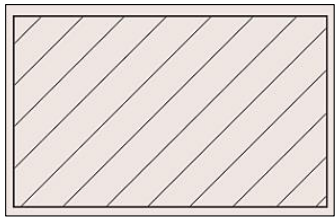

Segundo a definição de normas técnicas, a figura mostra linhas com o objetivo de representar tipos de materiais em áreas de corte em desenho técnico. A identificação de cortes nas peças é realizada através desse elemento, porém não se deve realizar nos cortes, no sentido longitudinal, os seguintes desenhos: dentes de engrenagens, parafusos, porcas, eixos, raios de roda, nervuras, pinos, arruelas, contra pinos, rebites, chavetas, volantes e manípulos. De maneira geral, deve ser utilizada como na figura a seguir:

(Projeções e Perspectivas para Desenhos Técnicos, 2014.)

Conforme o texto exposto e a figura, é possível afirmar que trata-se de:

Os formatos de papel são padronizados por normas internacionais para garantir a uniformidade e facilitar a impressão, a cópia e o manuseio. A série A é a mais comum para documentos, enquanto as séries B e C são usadas para envelopes, pôsteres e outros usos específicos. De acordo com os tamanhos e formatos de papel, quantos papéis em formato A4 equivalem a três folhas de papel A2, para terem o mesmo tamanho?

Ao desenvolver materiais visuais para uma conferência sobre diversidade e inclusão, enfrenta-se o desafio de atender a um público variado em idade, origem cultural e habilidades físicas e cognitivas. A aplicação de princípios de acessibilidade no design gráfico é crucial. Como a integração de símbolos universais, legendas para inclusão auditiva, contraste adequado de cores e tipografia clara podem criar materiais que sejam informativos, universalmente acessíveis e inclusivos?

Em desenhos técnicos, a cotagem desempenha um papel importante na comunicação efetiva das dimensões dos objetos representados. Dentre os tipos de cotagem utilizados, assinale o tipo que NÃO é possível utilizar no AutoCad.

A escala em um projeto de arquitetura é a relação de proporção entre as dimensões reais de um objeto ou espaço e sua representação no desenho técnico. A escala é fundamental para que plantas, cortes, elevações e outros elementos do projeto possam ser representados em um formato que seja legível e compreensível, considerando o espaço limitado de uma folha de papel. Uma medida de 4 cm na escala 1:20, serão quantos cm na escala 1:75?

A tecnologia Twisted Nematic (TN) é ideal para atividades gráficas intensas e exibição de cores vivas, pois os painéis TN oferecem altos níveis de contraste e coloração precisa, tornando-os a escolha perfeita para profissionais de design gráfico e fotografia.

Uma planta topográfica é um tipo de desenho técnico que representa as características de um terreno, incluindo sua forma, relevo, elevações, depressões, além de elementos naturais e artificiais presentes na área, como árvores, rios, edifícios e estradas. É um documento essencial para a realização de projetos de construção, planejamento urbano, engenharia civil, paisagismo e outras atividades que envolvem o uso do solo. Na planta topográfica, o ponto com cota ou altitude conhecida é:

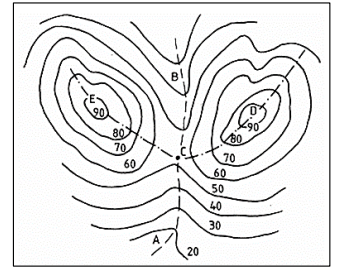

Observe a figura a seguir:

Projeto topográfico é o levantamento detalhado de um terreno, feito para representar suas características físicas e geográficas em um formato gráfico, como uma planta topográfica. Esse tipo de projeto é essencial para diversos tipos de obras e planejamentos, como construção civil, engenharia, agricultura e urbanismo, pois fornece informações precisas sobre a superfície do terreno e suas variações. A figura representa uma série de curvas de nível, em que o ponto “C” representa um(a):

A simbologia em projetos de arquitetura é essencial para transmitir informações técnicas de maneira clara e padronizada. Esses símbolos são utilizados em plantas, cortes, elevações, e outros desenhos técnicos para representar elementos construtivos, instalações, mobiliários, e outros componentes do projeto. Considerando o exposto, observe a figura a seguir:

(NBR 6.492/2021 – Documentação técnica para projetos arquitetônicos e urbanísticos – Requisitos.)

A figura representa:

Planta baixa é um dos principais desenhos técnicos em um projeto arquitetônico, representando a vista superior de um edifício ou parte dele, cortada horizontalmente a uma altura convencional. Ela exibe a disposição das paredes, portas, janelas, escadas e outros elementos estruturais e funcionais, bem como a divisão dos ambientes, e representa a vista superior do plano secante horizontal do piso de referência, em metro, a:

“É a representação gráfica no desenho da característica do elemento por meio de linhas, símbolos, notas e valor numérico em uma unidade de medida. São utilizadas para demonstrar as medidas de um objeto, indicando sua verdadeira grandeza, sem a necessidade de instrumentos de medição. Deve ser representada diretamente no desenho e localizada na vista mais representativa. A unidade deve ser a mesma para todos os seus elementos, por exemplo, se for definida a utilização de milímetros, então todas as medidas devem ser representadas em milímetros (mm).” O texto trata-se de:

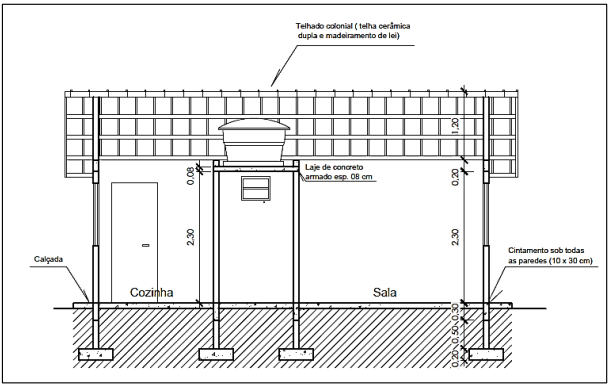

Observe, a seguir, o corte de uma residência:

Sabendo que as sapatas são quadradas com lado de 0,70 metro, calcule o volume de concreto, em metros cúbicos, para o total das quatro sapatas mostradas no corte, conforme a figura.

Alguns dos jogos eletrônicos de simulação em que o jogador constrói cidades tinham inicialmente gráficos que adotavam a perspectiva militar. Depois, passaram a adotar a perspectiva cavaleira de gabinete, a isométrica e, mais recentemente, a perspectiva cônica. Fazendo um paralelo com o desenho industrial, qual das seguintes afirmações compara corretamente o uso adequado dessas perspectivas?

Há situações em que as vistas ortográficas de determinados objetos dificultam a clareza que o desenho técnico requer. Em relação aos recursos para minimizar essas dificuldades, é correto afirmar que se utiliza:

Acima estão reproduzidas três imagens de Maurits Cornelis Escher, artista que explorou os recursos da perspectiva para compor as chamadas imagens impossíveis e efeitos de óptica. Na sequência da esquerda para a direita, identifique o número de pontos de fuga em cada uma dessas gravuras:

As larguras (espessuras) das linhas de desenho técnico seguem uma série sequencial nas seguintes medidas: 0,13 mm; 0,18 mm; 0,25 mm; 0,35 mm; 0,50 mm; 0,70 mm; 1,00 mm; 1,40 mm; 2,00 mm. Considerando essas medidas, assinale a alternativa que está de acordo com as regras e recomendações da ABNT, atualmente em vigor, (NBR 16861:2020).

Apesar do desenho técnico usar por padrão o uso de linhas na cor preta, o uso de cores está presente em algumas outras aplicações. Considerando essa informação, assinale a alternativa correta.

Observe a figura a seguir:

A partir da figura apresentada, um exemplo de Desenho de Tubulação e Instrumentação (P&ID, de sua estrutura, distribuição dos elementos, indicatividade de fluxo e símbolos, identifique qual processo está representado no diagrama.
