O conhecimento da anatomia humana é uma ferramenta importante para a representação gráfica de figuras humanas, uma vez que:


A

a estrutura muscular, na figura humana, determina os elementos que são obscuros na representação gráfica e servem para suavizar o movimento da cena.


B

a proporção dos membros da figura humana, dos músculos e dos ossos auxilia na representação da figura humana.


C

o conhecimento detalhado da anatomia humana é fundamental para as fases iniciais do desenho de figuras humanas, porém pouco ajuda para o aperfeiçoamento do desenho.


D

as superfícies e os formatos da figura humana determinam o grau de conhecimento do artista sobre a anatomia humana, pois a falta de conhecimento técnico sobre a anatomia humana facilita a representação mimética desses elementos nas cenas.


E

durante a execução do desenho da figura humana, na fase inicial, considera-se a proporção entre os órgãos internos e os órgãos externos para o auxílio na determinação da intensidade motora da figura.

Quanto à indicação de coordenadas em desenho de arquitetura, deve-se utilizar:


A

O alfabeto A, B, C nos eixos verticais do projeto.


B

Sempre numeração 1, 2, 3, etc. nos eixos verticais do projeto.


C

Sempre numeração 1, 2, 3, etc. nos eixos horizontais do projeto.


D

Numeração ou alfabeto mesclados em horizontais e verticais.


E

Somente numeração tanto para eixos horizontais quanto verticais.

No desenho de cenários, é correto afirmar que:


A

a relação de proporção na representação dos elementos que compõem o cenário é irrelevante na atividade do desenhista gráfico.


B

o grafismo, na representação de luz e sombra de cenários, não possui relevância para o desenhista gráfico.


C

para a criação de cenários, o desenhista deve definir planos, estabelecer os volumes dos elementos em cada plano, aplicar texturas e compor o cenário.


D

o conhecimento de perspectiva (cônica e paralela) não é relevante para o desenhista gráfico.


E

para a criação de cenários, o desenhista faz adaptações no roteiro e define a sequência de imagens que compõem o story board, aplicando, então, técnicas de desenho gráfico como sublimação e renderização.

Em relação ao desenho de observação a mão livre, pode-se afirmar que suas bases são:


A

traço, expressividade, precisão da realidade e qualidade da superfície representada.


B

enquadramento, harmonia de paletas, hierarquia de cores e precisão planimétrica.


C

proporção, referência, contexto e cor de fundo do plano de projeção.


D

harmonia, equilíbrio de matizes, textura e ritmo compositivo das texturas.


E

composição, enquadramento, proporção e perspectiva.

Considere um círculo com perímetro igual a 31,4 cm. A área desse mesmo círculo será igual a, aproximadamente,


A

0,008 m2.


B

0,0314 m2.


C

15,70 cm2.


D

31,41 mm2


E

78,54 mm2.

De acordo com o projeto arquitetônico de uma edificação, para vencer um desnível de 1,30 m deverá ser construída uma rampa com inclinação de 5%. O comprimento da projeção horizontal dessa rampa será igual a


A

6,50 m.


B

13,00 m.


C

19,50 m.


D

26,00 m.


E

32,50 m.

Considere duas retas perpendiculares ao segmento AB, passando por A e por B. Para construir, com compasso, um arco gótico equilátero concordante a essas retas, é necessário


A

encontrar o ponto médio M do segmento AB, em seguida colocar a ponta seca do compasso em M e com medida MA ou MB traçar o arco AB.


B

traçar a mediatriz de AB, achando o ponto médio M, determinando a altura MC, em seguida colocar a ponta seca do compasso em A e B com abertura MC, traçando os arcos.


C

prolongar para cima as duas perpendiculares e traçar pelos pontos A e B duas retas que formam com AB um ângulo igual a 30°, encontrando os pontos C e D, em seguida, colocar a ponta seca do compasso nos pontos C e D, com abertura igual a CD e traçar os arcos.


D

traçar a mediatriz do segmento AB, encontrando o ponto médio M, em seguida, colocar a ponta seca do compasso no ponto M e com abertura igual a MB traçar o arco.


E

com a ponta seca do compasso em B e abertura AB traçar um arco, em seguida, colocar a ponta seca do compasso em A e com abertura AB traçar outro arco, definindo o ponto C.

Assinale a alternativa que apresenta, corretamente, a simbologia utilizada para indicar, em um projeto de instalações elétricas prediais, um condutor de retorno no interior do eletroduto.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

Quando se faz o desenho de um objeto em perspectiva cavaleira, a face frontal desse objeto será representada sempre de forma paralela ao observador, com exatidão de suas dimensões. Se as demais faces desse objeto forem representadas com ângulo de 60º, suas dimensões serão reduzidas, em relação às dimensões originais, em:


A

1

4


B

1

3


C

1

5


D

1

2


E

2

3

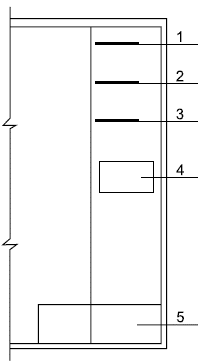

Para a configuração correta da folha de desenho técnico, conforme a norma que regulamenta a representação de projetos de arquitetura, a planta de situação deve ficar, considerando a figura a seguir, na posição:


Imagem associada para resolução da questão


A

3.


B

4.


C

5.


D

1.


E

2.

Uma peça de dimensões 50 x 30 mm deverá ser desenhada na escala 15:1. No desenho, essa peça terá uma área de:


A

0,3375 m²


B

0,03375 m²


C

33,75 cm²


D

33750 mm²


E

3375 mm²

No desenho a mão livre, o volume de objetos pode ser ressaltado por meio de:


A

identificação de uma fonte de luz e determinação de suas sombras.


B

distinção entre os cheios e vazios e representação dos contrastes nas superfícies invisíveis ao observador.


C

técnica de representação gráfica que estabelece horizontalidade aos objetos desenhados.


D

técnica de representação gráfica que estabelece brilho e clareamento por meio de pigmentação isomórfica.


E

distanciamento do observador e aproximação do fundo de composição.

Durante a realização de um desenho de arquitetura, representou-se um objeto situado por trás do plano do desenho. O tipo de linha indicado para fazer essa representação é:


A

contínua larga.


B

traço e dois pontos larga.


C

tracejada estreita.


D

pontilhada estreita.


E

traço e ponto estreita.

No projeto de uma escola, foi necessário calcular uma escada reta, sem patamar. Sabendo que o pé direito é de 3,00 m, a espessura da laje 20 cm e a altura do espelho 16 cm, essa escada terá


A

18 degraus, com pisos = 0,33 m e comprimento = 5,94 m.


B

19 degraus, com pisos = 0,33 m e comprimento = 6,27 m.


C

19 degraus, com pisos = 0,31 m e comprimento = 5,89 m.


D

20 degraus com pisos = 0,31 m e comprimento = 6,20 m.


E

20 degraus com pisos = 0,32 m e comprimento = 6,08 m.

Na planta de uma propriedade, representada na escala 1:250, um jardim tem área de 7 cm2 . Isso significa que a área real desse jardim é de



A

2,80 m2 .


B

17,50 m2 .


C

35,25 m2 .


D

43,75 m2 .


E

46,55 m2 .

Considere a seguinte projeção ortogonal:

Imagem associada para resolução da questão

Assinale a alternativa que apresenta corretamente a projeção acima em perspectiva.


A

Imagem associada para resolução da questão


B

Imagem associada para resolução da questão


C

Imagem associada para resolução da questão


D

Imagem associada para resolução da questão


E

Imagem associada para resolução da questão

O Auto CAD possui dois sistemas de coordenadas para a localização de pontos na área de desenho da tela: são chamados WCS e UCS, representados por ícones no canto inferior da tela, cuja reprodução de algum deles se encontra abaixo.


Imagem associada para resolução da questão

Com referência a esses ícones, é INCORRETO afirmar


A

Ícone 1 – UCS igual ao WCS, sendo que, para mostrar isso, o W aparece no eixo Y.


B

Ícone 2 – O sinal de soma ( + ) na base do ícone indica que este símbolo está posicionado na origem da UCS corrente.


C

Ícone 3 – Significa que o eixo Z da UCS corrente está “saindo” no plano da tela, ou seja, perpendicular ao plano da tela.


D

Ícone 4 – O ícone é mostrado com a mesma inclinação do plano XY da UCS ativa, tomando-se como base o plano de visualização corrente.

Ativando no AutoCAD o comando Line no menu Draw, logo em seguida clicando com o botão esquerdo do mouse dando o primeiro ponto na tela gráfica em Model Space e, na sequência, digitando na linha Command as seguintes coordenadas: @20<90 ENTER @60<0 ENTER @20<-90 ENTER @60<180 ENTER ENTER, a figura que você terá desenhado é um


A

Losango.


B

Quadrado.


C

Retângulo.


D

Trapézio.
