Questões de Concurso sobre Desenhista projetista

A implantação geral de uma edificação está na escala 1:250. Sabe-se que o comprimento real da edificação é de 12,50m. Sendo assim, o desenho dessa medida em prancha deverá apresentar:

A figura a seguir foi retirada de um processo de regularização de terreno que foi irregularmente ampliado. O terreno R em questão, cujas dimensões são expressas em metros, possui 302,50 m² . A ampliação irregular possui formato quadrangular e está denominada como área Q. Assinale a alternativa que corresponde ao perímetro final do terreno já regularizado.

A NBR 10068/87 tem por objetivo padronizar as características dimensionais de folhas em branco para serem aplicadas em desenhos técnicos. Como é de conhecimento, o formato recortado da série “A” é o comumente utilizado em nossa região. Assinale a alternativa que corresponde a uma folha com 420mm x 59,4cm.

Na elaboração de projeto arquitetônico de uma edificação de 2 (dois) pavimentos, atentando-se à NBR 6492/94 – Representação de projetos de arquitetura, a representação, em planta baixa do pavimento térreo, da indicação da projeção da sacada do pavimento superior deve ser desenhada com linhas do tipo:

Analise a peça a seguir e assinale a alternativa que representa CORRETAMENTE a vista superior.

Considere a figura a seguir, retirada de um levantamento planialtimétrico na região de Cascavel, oeste do Paraná. Considerando que as medidas apresentadas estão em metro, assinale a alternativa que corresponde à diferença de nível entre o ponto A e o ponto B.

Assinale a alternativa que corresponde ao elemento gráfico que demonstra a vista superior do plano secante horizontal, localizado a aproximadamente 1,50m do piso em referência, representando todos os elementos considerados necessários.

A figura a seguir representa o corte de um terreno com desnível constante em toda a sua extensão.

É CORRETO afirmar que este desnível possui uma inclinação de:

São funções dos esquadros EXCETO:

Analise as afirmativas abaixo a respeito de algumas etapas do desenho de uma planta baixa e marque verdadeiro V ou falso F:

( ) Traçar o contorno externo da planta (na escala adequada à folha).

( ) Com traço estreito, desenhar todas as paredes (primeiro os traços horizontais e em seguida os verticais).

( ) Desenhar os elementos estruturais (pilares).

( ) Desenhar a linha do piso.

( ) Marcar os vãos das portas e janelas.

( ) Traçar as alturas de portas e janelas.

Assinale a alternativa que corresponde a sequência CORRETA:

As dimensões das folhas do formato A são padronizadas pela ABNT. São formatos baseados em um retângulo de área igual a 1 m². A partir deste formato básico são obtidos os demais formatos da série A: A1, A2, A3 e A4, por meio da divisão dos retângulos obtidos sempre ao meio. As dimensões de uma folha do formato A2 são:

Em relação à NBR 8403 - Aplicação de linhas em desenhos, assinale a alternativa incorreta:

Dada a imagem

Assinale a alternativa correspondente a suas vistas ortogonais:

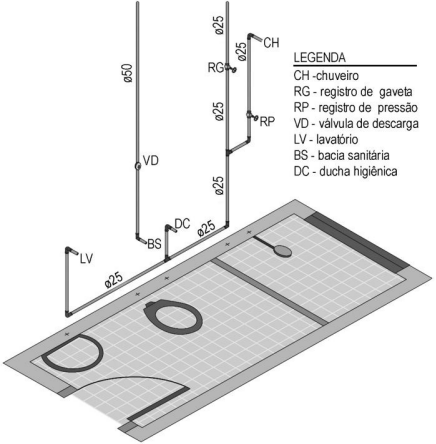

Afigura a seguir apresenta os elementos hidráulicos de um banheiro em detalhe isométrico, sendo essa uma representação comumente utilizada nesse tipo de projeto. Nela pode-se verificar o diâmetro das tubulações, as alturas das saídas de água, válvulas e registros, sendo todos estes elementos referenciados na planta baixa do ambiente.

Júnior, 2017, p. 80 (Adaptação).

Nesse contexto, analise as afirmativas a seguir, à luz do que apresenta o livro Instalações hidráulicas e o projeto de arquitetura, de Júnior, 2017.

I. De acordo com essa figura, o fechamento do RG permite interromper o fluxo de água em todas as saídas do banheiro representadas, à exceção da água que chega até VD que, por sua vez, retém ou libera o fluxo para a BS.

II. Ainda que possam variar em função do modelo dos aparelhos instalados, recomenda-se o uso de alturas bastante distintas para as saídas de água LV e DC: 90 cm e 40 cm, respectivamente, o que se justifica pela conveniência durante o uso dos equipamentos a serem instalados nessas saídas, pois um é feito de pé e o outro assentado.

III. Considerando-se que a escala utilizada em plantas baixas de projetos arquitetônicos é geralmente em torno de 1/50, a escala utilizada para representação dos detalhes isométricos é mais ampliada, sendo recomendadas por esse livro as escalas 1/20 ou 1/25.

Está(ão) correta(s) a(s) afirmativa(s)

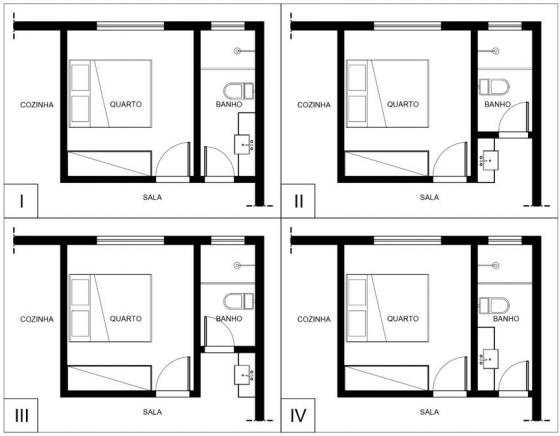

No livro Instalações hidráulicas e o projeto de arquitetura, Júnior (2017) apresenta alguns cuidados no que diz respeito ao ruído proveniente das canalizações, sobretudo o chamado “golpe de aríete”, comum em edificações antigas, de forma a proporcionar um melhor conforto acústico nos ambientes habitados e menciona que soluções simples no projeto dos ambientes podem minimizar ou até mesmo resolver o problema desses ruídos. Nesse contexto, analise as opções de layout de um banheiro para um apartamento antigo (à época de sua construção), localizado no primeiro pavimento de um edifício vertical de sete pavimentos, apresentadas nas figuras a seguir.

Considerando apenas o layout dos ambientes, pode-se afirmar que estariam de acordo com as sugestões do autor nesse livro, para redução do problema de ruído proveniente do “golpe de aríete”, as figuras

Em relação às dimensões, formato e dobradura do papel, julgue os itens subsequentes em verdadeiro (V) e falso (F) e em seguida assinale a alternativa que apresenta a sequência correta:

( ) Quando as cópias de desenho formato A0, A1 e A2 tiverem que ser perfuradas para arquivamento, deve ser dobrado, para trás, o canto inferior esquerdo.

( ) Nas folhas de formatos de série "A" devem ser executadas cinco marcas de centros. Estas marcas devem ser localizadas no final das duas linhas de simetria à folha.

( ) As folhas de desenho podem ter impressa uma escala métrica de referência sem os números, com comprimento de 100 mm no mínimo e em intervalos de 10 mm.

( ) Para formatos maiores que o formato A0 e formatos especiais, o dobramento deve ser tal que ao final esteja no padrão do formato A4.

Na escala gráfica de uma planta, 1 cm equivale a 500 m. Se a distância entre dois pontos nessa planta é de 54 mm, a distância real é de

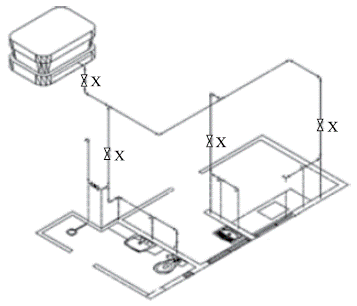

A figura a seguir mostra a perspectiva isométrica de parte das instalações hidráulicas de uma residência.

O componente “X” pode ser identificado, corretamente, como

Uma planta na escala 1:100 coube exatamente em uma folha de formato A0, no sentido horizontal. Para que essa planta caiba da mesma forma em uma folha de formato A4, a sua escala deverá ser reduzida para

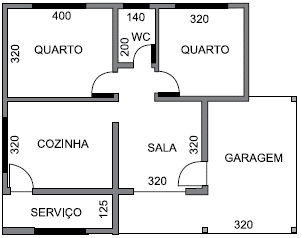

Na casa representada na planta a seguir, com medidas em cm, os pisos da cozinha, WC, da área de serviço e garagem serão revestidos com lajota cerâmica.

Se esses pisos são vendidos em caixas de 3 m² cada, e considerando uma perda de 10%, a quantidade necessária de caixas para esse serviço será
