Na indústria aeroespacial, prioriza-se a otimização de veículos e estruturas para combinar leveza e resistência sem sacrificar segurança ou integridade estrutural. Placas, cascas e chapas são estruturas fundamentais nesse setor, destacando-se por ter espessura muito menor em relação ao comprimento e à largura, conferindo-lhes propriedades mecânicas ideais para aplicações aeroespaciais.
Dado esse contexto, analise as afirmativas a seguir.
I. Chapas são peças planas, nas quais os carregamentos são supostamente contidos nesse plano. São empregadas em revestimentos e componentes menores que necessitam de resistência e leveza, como painéis de acesso e revestimentos internos.
II. Cascas são estruturas planas, nas quais carregamentos são supostamente perpendiculares a esse plano, gerando flexão e cisalhamento. São utilizadas em áreas que requerem grande rigidez e resistência a cargas, tais como como as asas de aeronaves e painéis de controle.
III. Placas são peças estruturais que não são necessariamente planas, nas quais os carregamentos podem ser tanto tangenciais como normais à superfície da casca. São empregadas em componentes que precisam resistir a cargas distribuídas de maneira complexa, como fuselagens de aeronave.
Está correto o que se afirma em
I, apenas.
II, apenas.
III, apenas.
I e II, apenas.
I e III, apenas.
Na análise de elementos finitos, os conceitos de deslocamento e deformação são fundamentais e desempenham papéis diferentes na descrição do comportamento de materiais e estruturas sob carga.
Sobre tais conceitos, analise as afirmativas a seguir.
I. Deformações em uma estrutura modelada por elementos finitos são sempre contínuos dentro de um elemento e entre elementos adjacentes.
II. Deslocamentos são sempre contínuos entre elementos finitos, especialmente em locais com concentração de tensões ou em interfaces entre materiais diferentes.
III. Ambos deslocamentos e deformações podem ser descontínuos dentro de um único elemento finito ou entre elementos adjacentes, como ocorre em áreas com altos gradientes de tensão.
Está correto o que se afirma em
I e III, apenas.
II e III, apenas.
I, apenas.
II, apenas.
III, apenas.
Uma das características que influenciaram no sucesso das aplicações dos aços, em relação a outros materiais, é a sua propriedade de baixa deformação elástica ao operar sob tração. É importante e fundamental que as propriedades dos materiais sejam entendidas, assim como os valores numéricos que as representam, para que sejam aproveitadas nos projetos mecânicos. Sabe-se que o alumínio possui uma rigidez bem menor que os aços, apresentando o triplo de deformação elástica sob tração. Sem considerar qualquer outro problema de resistência mecânica, se a barra de aço for substituída por uma barra cilíndrica homogênea de alumínio, é correto afirmar que, para se conseguir as mesmas condições de montagem citadas,
o comprimento da barra deverá ser de aproximadamente 66,67 mm, se o diâmetro for mantido.
o comprimento da barra deverá ser de 1 800 mm, se o diâmetro for mantido.
o diâmetro da barra deverá ser de aproximadamente 34,64 mm, se o comprimento for mantido.
o diâmetro da barra deverá ser de 60 mm, se o comprimento for mantido.
tanto o comprimento quanto o diâmetro deverão ser mantidos, uma vez que a força a ser aplicada não mudará.

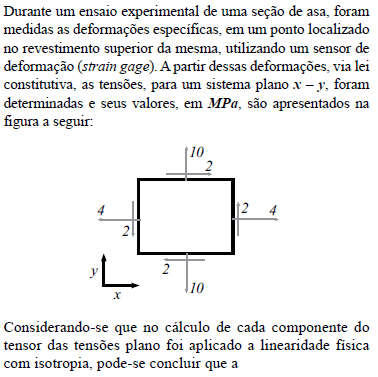

tensão principal menor é de compressão e menor que 4MPa.
tensão principal maior é de tração e igual a 7MPa.
tensão de cisalhamento máxima, em módulo, é maior que 4MPa.
tensão principal menor é de tração e menor que 4MPa.
tensão principal maior é de tração e menor que 7MPa.
A capacidade de carga suportada por um rebite de um dado material está relacionada
ao tipo de cabeça do rebite.
ao diâmetro do corpo do rebite.
ao comprimento do corpo do rebite.
a altura da cabeça do rebite após a conformação.
ao maior diâmetro da cabeça do rebite após a conformação.


Seu próximo nível começa aqui

Seu próximo nível começa aqui
Destrave a preparação completa para sua aprovação. Com a Assinatura Ilimitada, você estuda com os melhores professores do Brasil e todos os recursos Gran.
No tocante às filosofias de projeto à fadiga aplicadas nos desenvolvimentos de componentes ou sistemas estruturais aeronáuticos, pode-se afirmar que:
na filosofia de projeto, denominada seguro contra falhas (fail-safe), um componente ou sistema estrutural é projetado com o objetivo de não desenvolver trincas durante um período determinado.
o método S-N é aplicado para fadiga de baixo ciclo e as deformações plásticas não são consideradas (análise linear-elástica).
na filosofia de projeto, denominada vida segura (safe life), um componente ou sistema estrutural é projetado para ser capaz de resistir ao carregamento esperado em serviço, mesmo que ocorra falha em um dos seus componentes.
no projeto tolerante ao dano, a Mecânica da Fratura Elástica Linear é aplicada no sentido de se obter um plano de inspeção e manutenção de cada componente ou sistema estrutural.
o método ε –N é aplicado para fadiga de alto ciclo com a consideração de deformações plásticas que ocorrem em regiões localizadas.

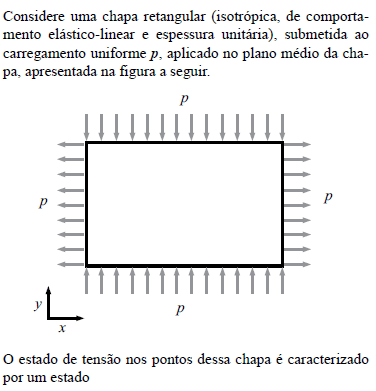

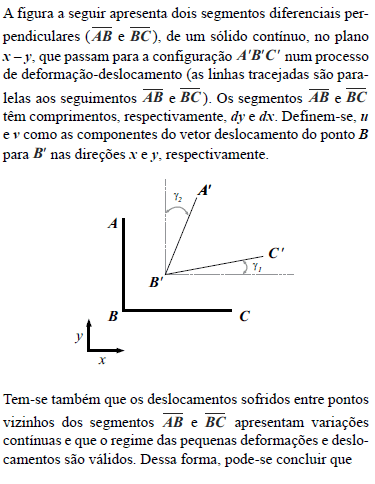

de tração simples.
de compressão simples.
de flexão pura.
nulo.
de cisalhamento puro.
Considerando ¦Ð = 3, ¨¦ correto afirmar que o m¨¢ximo comprimento livre recomend¨¢vel para a barra ser¨¢ de
Dado: ¦Ò¦Ñ = ¦Å . E2 400 mm.
240 mm.
600 mm.
60 mm.
166,7 mm.
O momento fletor no ponto A é dado por MA=Fx⋅h−Fy⋅L.
Certo
Errado


Seu próximo nível começa aqui
Seu desenvolvimento não pode ter limites. Garanta sua Assinatura Ilimitada e libere uma preparação completa com os melhores professores do Brasil.
Se Fx > Fy, então, em módulo, o momento fletor em B será máximo na viga.
Certo
Errado
A estrutura mostrada está sujeita a força normal no trecho entre os pontos A e B.
Certo
Errado
