Questões de Concurso sobre Área: Telecomunicações

Se o nível de potência do sinal na sala do juiz estiver acima do mínimo necessário, será possível aumentar a vazão de dados do equipamento do juiz priorizando-se seus dados em relação àqueles de outros usuários.

Na maioria dos microfones, as ondas sonoras são convertidas por meio de um diafragma fino e flexível e, em seguida, convertidas em sinal elétrico por intermédio de bobina móvel ou carga e descarga de um condensador. Os microfones dinâmicos, por exemplo, necessitam de uma tensão de alimentação contínua externa, denominada phantom power.

Considere que um enlace de transmissão por meio de fibras ópticas utilizará uma fibra com atenuação de 0,5 dB/km, conectores com perda de inserção de 1 dB, no transmissor e no receptor, e um laser com potência de 0,5 mW, no transmissor. Nesse caso, desconsiderando-se outras fontes de perdas, para se ter no receptor um sinal com potência igual ou superior a !30 dBm, o comprimento desse enlace de fibra óptica não poderá ser superior a 50 km.

A potência elétrica ativa dissipada na carga de 50 Ω é superior a 10 W.

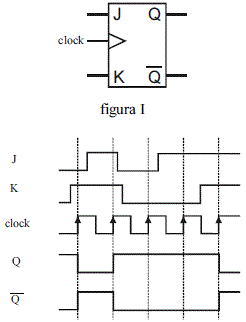

Considere um flip-flop do tipo JK, cujo diagrama está mostrado na figura I abaixo, em que o estado inicial é Q = 1 e em cujas entradas foram aplicados os sinais J e K, mostrados na figura II. Nessas condições, os sinais nas saídas Q e do flip-flop serão aqueles mostrados na figura II.

Para que a linha neutra de um sistema trifásico não conduza corrente, é suficiente que os quatro cabos desse sistema tenham impedância nula.

As fibras ópticas multimodo causam menor dispersão modal que as monomodo; por isso, as primeiras são comumente empregadas em enlaces ópticos de longa distância.

Sobre as técnicas de comunicação telefônica, assinale a afirmativa INCORRETA.

A distorção de um pulso de luz transmitido em uma fibra óptica do tipo multimodo é menor que em uma fibra do tipo monomodo.

Apesar da denominação dada a sistemas de comunicação ópticos, estes não utilizam a luz visível para transmitir informação, mas uma freqüência na faixa de ultravioleta. Nessa faixa, o comprimento de onda é da ordem da dimensão das moléculas do material da fibra, o que facilita a sua passagem por esse meio, diminuindo, em conseqüência, a atenuação da potência do sinal.

Considere a seguinte situação.

Deseja-se medir a distorção harmônica de um amplificador de potência, de forma a poder ajustar o filtro passa-faixa de saída de um transmissor que, segundo fiscalização feita por técnicos da ANATEL, está causando interferência em sistemas vizinhos. Nessa situação, para proceder à análise da distorção harmônica do referido amplificador, é correto o uso de um analisador de espectro. A medida da distorção harmônica pode ser realizada por meio da seguinte seqüência de operações: na faixa de operação do amplificador, gerar um tom senoidal, com o uso de um sintetizador de freqüências ou de um sweeper; ajustar a freqüência (f0) e a potência desse tom para simular as condições de operação nominal do amplificador; injetar o tom senoidal na entrada do amplificador e, em sua saída, acoplar o analisador de espectro e proceder os devidos ajustes e casamentos de impedância. Com esse analisador, observar as relações entre as componentes de freqüência f0 e suas harmônicas.

A distorção harmônica pode ser avaliada a partir das relações obtidas.
