Transistores bipolares de junção e MOSFETs apresentam consideráveis semelhanças no que concerne aos seus parâmetros elétricos, caraterísticas de polarização e regiões de operação. Citando um exemplo especificamente em relação ao comportamento de parâmetros, pode-se dizer que a tensão VBE dos TBJs é análoga à tensão limiar Vt dos MOSFETs.


Em vista disto, considere que um MOSFET tipo enriquecimento canal n, com tensão Vt = 2 V, está com seus terminais polarizados conforme a figura:


Imagem associada para resolução da questão


Fonte: IFSP, 2022.


Acerca de seus parâmetros de tensão e corrente, mediante suas regiões de operação, aponte a alternativa correta:


A

Quando a tensão, entre a porta e a fonte do MOSFET, estiver em 6 V, enquanto que a tensão, entre dreno e fonte, apresentar 3 V, a operação estará na região de triodo.


B

Quando ocorrer vGS = 3 V, o MOSFET estará no corte.


C

Quando a tensão entre dreno e fonte estiver em 2 V, o MOSFET operará no limiar.


D

Quando a tensão, entre a porta e a fonte do MOSFET, estiver em 7 V, enquanto que a tensão, entre dreno e a fonte, apresentar 1,5 V, a operação estará na região de saturação.

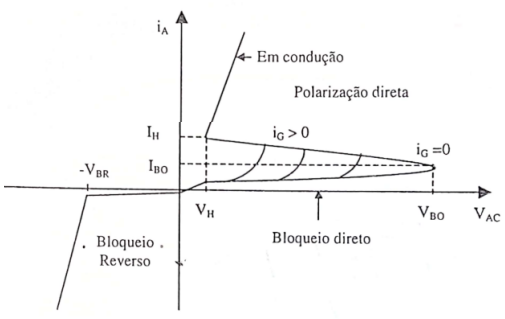

Dentre os semicondutores mais utilizados na retificação de tensão, podem-se citar os tiristores. Tais dispositivos caracterizam-se por apresentar 3 ou mais junções (PN), podendo atuar tanto na condução quanto no bloqueio de corrente elétrica. Neste contexto, destaca-se o SCR (silicon controlled rectifier), cuja curva característica, que relaciona tensão de polarização e corrente de condução, é dada na figura.


Imagem associada para resolução da questão


Fonte: BARBI, Ivo. Eletrônica de Potência.

Florianópolis: Edição do Autor, 1998.


É importante citar que as siglas dos parâmetros apresentados, na figura, podem variar conforme o autor e/ou fabricante do semicondutor. Contudo, o comportamento geral de um SCR é bem representado pelo gráfico.


Após análise da curva, assinale a alternativa correta:


A

VBO: tensão de rompimento do SCR. Uma vez que se polariza o dispositivo para valores maiores que VBO, o SCR entra condução. Porém, danifica-se o dispositivo permanentemente e este não mais apresentará suas propriedades características.


B

iG: corrente residual de gatilho. Trata-se da corrente a ser conduzida pelo SCR, enquanto o gatilho (ou gate) ainda não for disparado.


C

IH: corrente de manutenção. Uma vez em condução, trata-se da corrente mínima do SCR para que sua condução seja mantida sem que haja corrente de disparo gate.


D

VBR: módulo da tensão negativa de operação. Este valor é o módulo mínimo de tensão negativa para que o SCR entre em condução para valores negativos de corrente.

A instalação de transformadores monofásicos em paralelo implica o conhecimento da polaridade dos transformadores para adequada conexão dos seus terminais.


Se necessária a verificação da polaridade de um transformador monofásico, pode ser usado o


A

ensaio de tensão de impulso


B

ensaio a vazio


C

método potenciométrico


D

ensaio em curto-circuito


E

método do golpe indutivo de corrente contínua

Durante o teste de um equipamento eletrônico, a tensão existente entre um determinado par de terminais é visualizada num osciloscópio, conforme imagem a seguir.


Imagem associada para resolução da questão


Caso essa mesma tensão seja aferida por um voltímetro, ajustado para medir tensão contínua em volts, o valor indicado no mostrador do voltímetro será


A

0.50


B

1.00


C

1.50


D

2.00


E

2.50
