Questões de Concurso sobre Elétrica / Eletrônica

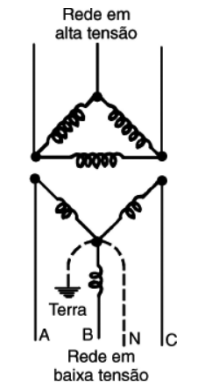

Analise a figura abaixo:

Fonte: Instalações Elétricas NISKIER, Julio

Assinale a alternativa que indica corretamente o tipo de ligação do transformador.

Sistemas de aterramento têm a finalidade de:

1. propiciar segurança aos seres vivos, através do controle dos potenciais e da ligação à malha de aterramento de todas as partes metálicas não energizadas.

2. possibilitar o escoamento para o condutor neutro de todas as correntes resultantes da ruptura de isolamento, devido às descargas atmosféricas, às sobretensões de manobras e às sobretensões causadas por fenômenos não lineares.

3. permitir o perfeito funcionamento dos sistemas de proteção.

Assinale a alternativa que indica todas as afirmativas corretas.

Considerando os circuitos eletrônicos analógicos e digitais que possuem uma terminologia específica que define partes e características dos componentes e sistemas, relacione adequadamente as colunas a seguir.

1. Buffer/Driver.

2. Resistor de pull-up.

3. Saída a coletor aberto.

4. Entrada flutuante ou em flutuação.

( ) Assegura em uma entrada (que pode ser compartilhada) de uma porta lógica – o nível lógico 1.

( ) Sinal em alta impedância, apresentado como entrada de um circuito digital; atua como se estivesse logicamente desconectado ao circuito.

( ) Circuito projetado para fornecer uma corrente de saída alta e/ou tensão também alta se comparadas aos parâmetros normalmente associados aos circuitos lógicos comuns.

( ) Tipo de estrutura de saída de alguns circuitos TTL (Transistor-Transistor Logic), no qual só é usado um transistor com o seu coletor em flutuação.

A sequência está correta em

Um sistema microprocessado possui um conversor A/D com resolução de 10 bits que recebe um sinal de 0 a +5 [V] após o seu condicionamento por meio de filtros específicos e também após o circuito de sample and hold. Após o processo de quantização do conversor, o valor decimal codificado foi 656. Isso significa que o sinal de entrada é aproximadamente

A NBR 5410 – instalações elétricas de baixa tensão – estabelece que é obrigatório a instalação de dispositivos DR em alguns circuitos com a finalidade de proteger contra contatos diretos e evitar choque elétricos. Seu uso é obrigatório, conforme a norma, nos circuitos que

I. alimentam tomadas de corrente situadas em áreas externas à edificação.

II. servem a pontos de utilização situados em locais com chuveiros, banheiras e torneiras.

III. alimentam tomadas de corrente que, em locais de habitação, servem a pontos de utilização situados em quartos e salas.

Assinale a alternativa que contém as afirmativas CORRETAS.
