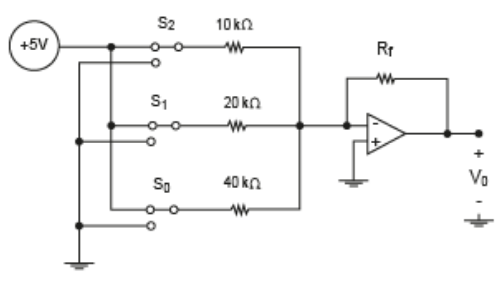

Deseja-se utilizar um amplificador somador para fazer a conversão analógico-digital (A/D). O circuito deve aceitar uma entrada de 3 bits com palavra binária A2A1A0, em que A0, A1 e A2 podem assumir os valores 0 ou 1, fornecendo uma tensão de saída analógica V0 proporcional ao valor de entrada. Cada um dos bits da palavra de entrada controla as chaves correspondentemente numeradas. Por exemplo, se A2 é 0, então a chave S2 conecta o resistor de 10 k ao terra; caso contrário, a chave S2 conecta o resistor de 10 k ao terminal +5 V da fonte de alimentação.


Imagem associada para resolução da questão


Na situação apresentada, o valor de Rf para que a saída V0 do conversor varie de 0 a -7 V é igual a:


A

4,1Ω


B

5,6 k Ω


C

8,0 k Ω


D

98,0 k Ω

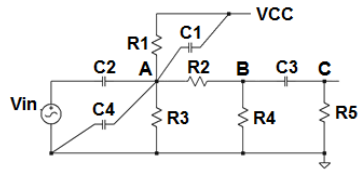

No circuito a seguir, o nó VCC está conectado a uma fonte de tensão DC ideal de 20 V. Vin é uma fonte AC senoidal com 120 mV de pico, frequência de 10 kHz e resistência de fonte nula. Nesse circuito, R1 = 50 kΩ, R2 = 50 kΩ, R3 = 100 kΩ, R4 = 50 kΩ e R5 = 50 kΩ. Para a frequência de 10 kHz, as reatâncias dos capacitores C1 e C4 podem ser consideradas infinitas, enquanto aquelas dos capacitores C2 e C3 podem ser consideradas nulas:


Imagem associada para resolução da questão


Nessas condições, os valores máximos de tensão no nó B e no nó C valem, respectivamente:


A

5,04 V e 5,04 mV


B

5,00 V e 0,04 V


C

0,04 V e 0,04 V


D

5,00 V e 5,04 V


E

5,04 V e 0,04 V

Qual a nomenclatura da chave indicada pelo número 1?


A

Chave fusível


B

Chave de saída


C

Chave de by-pass


D

Chave de entrada


E

Chave de bucha

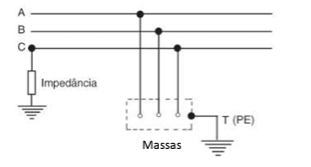

Considerando os esquemas de aterramento, relacione adequadamente as colunas a seguir.


1. TN-C-S

2. TN-C

3. IT

4. TN-S

5. T-T


( ) Imagem associada para resolução da questão


( ) Imagem associada para resolução da questão


( ) Imagem associada para resolução da questão


( ) Imagem associada para resolução da questão


( ) Imagem associada para resolução da questão



A sequência está correta em


A

4, 1, 2, 5, 3.


B

4, 5, 1, 2, 3.


C

2, 4, 5, 1, 3.


D

1, 4, 3, 5, 2.

Observe a figura e o quadro a seguir.


Ramo magnetizante do transformador

Imagem associada para resolução da questão


-------------Dados de ensaio a vazio

Tensão a vazio

Potência a vazio

Corrente a vazio

200 V

100 W

1 A


A figura mostra o ramo magnetizante de um transformador monofásico de 5 kVA, 1 kV/ 200 V, 60 Hz, cujo ensaio a vazio, feito pelo lado de baixa tensão, resultou nos dados apresentados no quadro. A partir dos dados do ensaio, obtém-se os valores aproximados de Rm e Xm, respectivamente, iguais a


A

400 Ω e 200 Ω.


B

400 Ω e 230 Ω.


C

200 Ω e 400 Ω.


D

200 Ω e 230 Ω.
