Assinale a alternativa que não apresenta uma lâmpada de descarga.
Fluorescente
Incandescente
Vapor de mercúrio
Lâmpada de luz mista

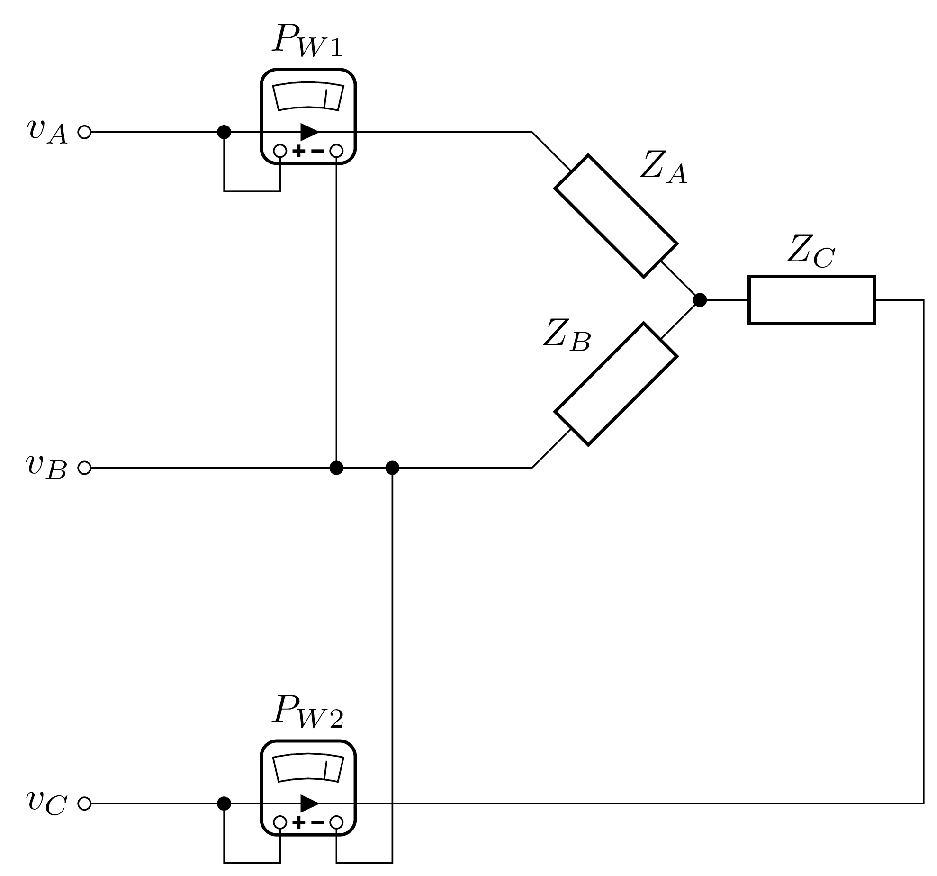

A figura 6 apresenta um circuito trifásico.

Figura 6 - Circuito trifásico
A partir do circuito trifásico da figura 6, a expressão matemática que representa a potência trifásica em função das medidas dos wattímetros 1 e 2, PW1 e PW2 é:
P3F = 3PW1
P3F = 3PW2
P3F = PW1 − PW2
P3F = PW1 + PW2
Conforme o exposto na NR 10, os estabelecimentos com carga instalada superior a 75 kW devem constituir e manter o Prontuário de Instalações Elétricas, contendo, EXCETO:
Conjunto de procedimentos e instruções técnicas e administrativas de segurança e saúde.
Documentação das inspeções e medições do sistema de proteção contra descargas atmosféricas e aterramentos elétricos.
Especificação dos equipamentos de proteção coletiva e individual e o ferramental.
Documentação comprobatória da qualificação, habilitação, capacitação, autorização dos trabalhadores e dos treinamentos realizados.
Resultados dos testes de isolação elétrica realizados em equipamentos de proteção individual, apenas.
Com relação aos transistores bipolares de junção, assinale a opção correta.
Transistores são dispositivos de três terminais com três camadas semicondutoras, uma delas bem mais fina que as outras. As camadas externas são de material do tipo n ou do tipo p, sendo a camada interna do tipo oposto ao das externas.
A corrente de emissor de um transistor é sempre a menor corrente, enquanto a corrente-base é sempre a maior. A corrente de emissor é sempre a soma das outras duas.
Um dispositivo de três terminais necessita de três conjuntos de curvas características para definir completamente suas características.
Na região ativa de um transistor, a junção base-emissor é polarizada reversamente, enquanto a junção base-coletor é polarizada diretamente.
Na região de saturação, as junções base-emissor e base-coletor são polarizadas reversamente.

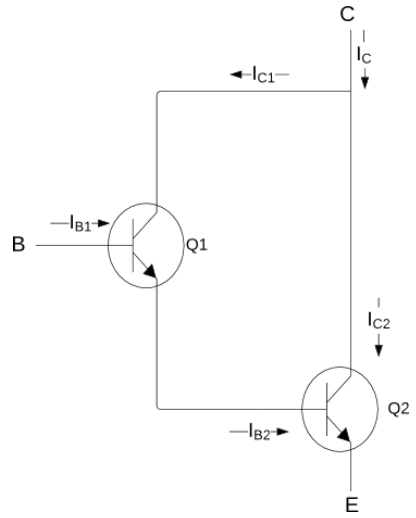

O circuito da figura a seguir mostra a configuração de um transistor Darlington. Sabe-se que:
𝑰𝑪𝟏 = 𝟓 𝑨
𝑰𝑪𝟐 = 𝟐𝟓 𝑨
𝜷𝟏 = 𝟐𝟎
𝜷𝟐 = 𝟏𝟎
Com base no exposto, o valor da corrente de base 𝑰𝑩𝟏 para ligar a conexão Darlington é

625 mA.
100 mA.
1 A.
150 mA.
3 A.
