Questões de Concurso sobre Industrial

Ao medir a temperatura na superfície de seu braço com um termômetro de contato, um operador de caldeira a vapor observa no termômetro o valor de 50ºC, quando se encontra a três metros da caldeira. Pode-se afirmar que, na situação apresentada, a transferência de energia térmica se dá por

Observando a tela de um osciloscópio, os valores da tensão eficaz, em volts, e da frequência, em Hz, de um sinal senoidal que possui duas divisões em amplitude e um período de dez divisões, quando a escala de tempo é 0,5ms/DIV e a escala de tensão é 5V/DIV, são

A manutenção industrial é um conjunto de ações necessárias para manter ou restaurar uma peça, equipamento, máquina ou sistema, de forma a estabelecer uma condição operável objetivando a máxima vida útil. A manutenção que avalia a tendência evolutiva de uma falha recebe o nome de:

Dureza é a propriedade de um material que permite a ele resistir à deformação plástica, usualmente por penetração. O termo dureza também pode ser associado à resistência à flexão, risco, abrasão ou corte. Na engenharia e na metalurgia, a avaliação da dureza é feita através da avaliação da impressão efetuada sobre a superfície da peça por um penetrador.

Com relação aos ensaios de dureza, identifique como verdadeiras (V) ou falsas (F) as seguintes afirmativas:

( ) O método de dureza Brinell consiste em comprimir uma esfera de aço temperado de diâmetro D por uma força F, durante um tempo t, contra a superfície do material a ensaiar. A superfície deve ser plana e polida ou preparada através de lixamento ou esmeril.

( ) O equipamento de dureza Rockwell é constituído por um sistema de aplicação de força, por um penetrador cônico de diamante com 136° de conicidade. A espessura mínima da peça ensaiada deve ser pelo menos 2 vezes maior que a profundidade da mossa provocada no ensaio.

( ) O equipamento para o ensaio de dureza Vickers é constituído por um sistema de aplicação de forças, um penetrador de diamante em forma de pirâmide, com ângulo entre faces de 120º, de base quadrada, e um sistema de medição por microscópio de grande ampliação, com um micrômetro acoplado.

( ) O indentador Knoop é um penetrador de diamante em forma piramidal que produz uma indentação com uma relação entre diagonais de 7:1. É o método mais empregado na medição de dureza de materiais poliméricos.

Assinale a alternativa que apresenta a sequência correta, de cima para baixo.

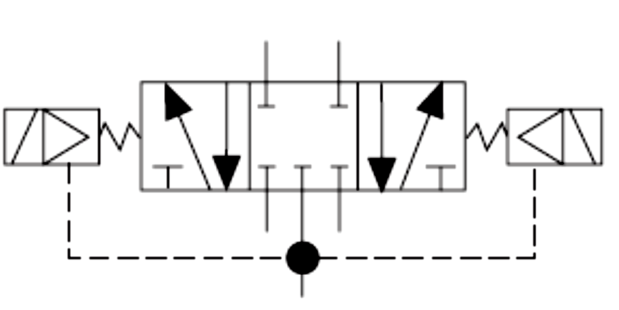

Circuitos hidráulicos e pneumáticos, muito empregados em automação industrial, podem ser representados através de desenhos técnicos, com utilização de simbologia específica para essa finalidade. O componente representado a seguir é um exemplo típico de representação através de simbologia.

O componente representado é uma válvula de controle direcional de 5 vias, 3 posições:

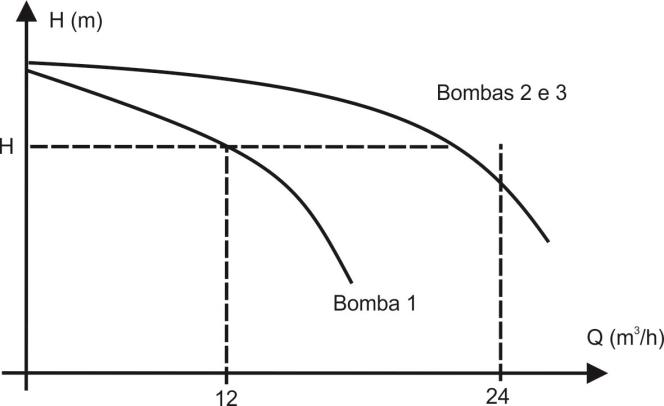

Para atender uma determinada vazão necessária, com uma altura manométrica H, uma estação de fornecimento de água fez a instalação de três bombas centrífugas associadas em paralelo, sendo as que as bombas 2 e 3 são iguais. As curvas H x Q ao lado representam o resultado dessa associação (H = altura manométrica total e Q = vazão).

Se a perda de carga do sistema não for considerada, qual deve ser, em metros cúbicos por hora, a vazão total do conjunto para a altura manométrica indicada na figura?

De todos os sistemas de ligas binárias, o que é possivelmente o mais importante é aquele formado pelo ferro e o carbono. Tanto os aços quanto os ferros fundidos, que são os principais materiais estruturais em toda e qualquer cultura tecnologicamente avançada, são essencialmente ligas ferro-carbono. Sobre o diagrama de fases Fe-Fe₃C, considere as seguintes afirmativas:

1.A solubilidade máxima do carbono na austenita é de cerca de 2,14% em peso e ocorre a uma temperatura de 912 ºC.

2.A austenita, quando ligada somente com carbono, não é estável a uma temperatura inferior a 727 ºC.

3.O ponto eutetoide ocorre na temperatura de 727 ºC, com uma concentração de carbono igual a 0,76% em peso.

4.As ligas hipereutetoides têm concentração de carbono acima de 0,76 em peso e são formadas por ferrita proeutetoidee perlita.

Assinale a alternativa correta.

Os diversos meios usados para conectar tubos servem não só para ligar as varas de tubos entre si, como também para ligar os tubos às válvulas, conexões e demais acessórios de tubulação. Dentre os diversos meios de ligação, destacam-se as ligações flangeadas. A respeito das características das ligações flangeadas, numere a coluna da direita de acordo com sua correspondência com a coluna da esquerda.

1.Flange de pescoço (WN).

2.Flange sobreposto (SO).

3.Flange rosqueado (SCR).

4.Flange integral.

( ) Empregado apenas para tubulações de metais não soldáveis, como ferro fundido, aço galvanizado e ferro galvanizado.

( ) De todos os flanges não integrais, é o mais resistente, com melhor transmissão de esforços do flange para o tubo.

( ) Só pode ser usado para tubulações em serviços não severos, porque o aperto permissível é menor e as tensões residuais são elevadas.

( ) É o mais antigo tipo de flange e proporcionalmente o mais resistente.

Assinale a alternativa que apresenta a numeração correta na coluna da direita, de cima para baixo.

A figura abaixo representa um circuito típico de uma chave de fenda de teste muito utilizada por eletricistas para verificar a presença de fase numa rede elétrica. Quando a ponta da chave é encostada no “pólo vivo” (fio fase) e a mão na cabeça metálica, a lâmpada neon acende porque

Um operador observou em um quadro a simbologia abaixo:

A simbologia observada pelo operador representa

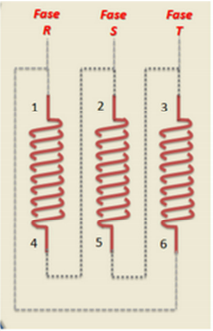

O motor elétrico da guilhotina de uma gráfica apresenta, em sua placa de identificação, as seguintes informações: trifásico, 5 CV, 60 HZ-220V/380V. As saídas dos terminais de ligações estão conectadas conforme a figura a seguir. Considerando as três fases da linha de alimentação como R, S e T, respectivamente, a conexão está correta para o funcionamento em

Os processos mais convencionais utilizados em estação de tratamento de água (ETA) são

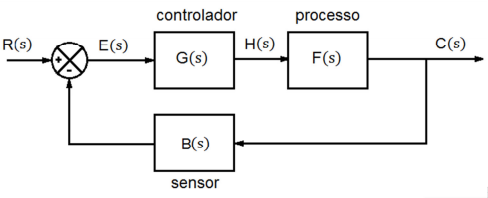

Considere o sistema representado na figura a seguir.

A função de transferência de malha fechada C(s)/R(s) é

O fluxo magnético, simbolizado por Φ, é definido como a quantidade de linhas de campo magnético que atingem perpendicularmente uma dada área, como mostra o desenho a seguir. A unidade de medida do fluxo magnético, segundo o Sistema Internacional de Unidades, é

O sistema de ajuste de um conjunto eixo-furo que tem a dimensão nominal de 36 mm, cujo eixo tem afastamento superior de 0,000 mm e afastamento inferior de (-0,022mm) e cujo furo tem afastamento superior e inferior, respectivamente, de 0,046 mm e 0,018 mm, é

Uma sala tem pé direito de 3,20 metros, comprimento de 10 metros e largura 4,7 metros. Deseja-se obter uma distribuição luminosa uniforme no ambiente, com nível de iluminamento de 450 lux. A iluminação projetada tem os seguintes dados:

Luminária: 2 x 32 W fluorescente

Lâmpada: 32W- 2350 Lúmens

Fator de utilização: 0,5

Fator de depreciação:0,9

O número de luminárias necessárias é

A capacidade de um material absorver energia quando é deformado elasticamente e, então, ter recuperada sua forma original no cessar dessa deformação é denominada

No que diz respeito a seleção, dimensionamento e especificação de válvulas de controle, considere as afirmações a seguir.

I – A queda de pressão por meio de uma válvula de controle é um fator que afeta o seu dimensionamento.

II – A válvula globo sede simples possui alta recuperação de pressão.

III – A válvula globo sede dupla possui maior capacidade de vazão do que as de sede simples de mesmo diâmetro.

Está correto o que se afirma em

A norma de iluminação ABNT NBR ISSO/CIE 8995-1 estabelece que “a iluminância e sua distribuição nas áreas de trabalho (também chamada de área da tarefa) e no entorno imediato têm um maior impacto em como uma pessoa percebe e realiza a tarefa visual de forma mais rápida, segura e confortável”. Considerando tais características, os valores da iluminância são estabelecidos por essa norma. A relação correta entre os valores da iluminância da tarefa e a iluminância do entorno imediato é a seguinte:

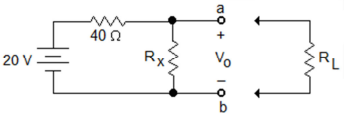

No circuito divisor de tensão representado na figura a seguir, o valor de V_o sem a carga R_L é 4 V. Quando a resistência de carga R_L é ligada aos terminais a-b, V_o cai para 3 V. Logo, os valores de R_L e R_x são, respectivamente,
