Q3450110

Ano: 2024

Prova: FGV - TRF 1 - Analista Judiciário - Área Apoio Especializado - Especialidade: Engenharia Civil - 2024

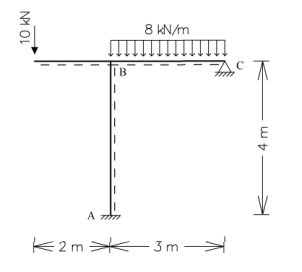

Considere a figura a seguir.

Imagem associada para resolução da questão

Se o momento de inércia e o módulo de elasticidade forem constantes em todas as barras da estrutura representada na figura acima, os momentos fletores máximos positivo e negativo dessa estrutura, quando submetida ao carregamento indicado, serão, aproximadamente, de:

14,5 kN.m e -20,0 kN.m;

5,5 kN.m e -14,5 kN.m;

5,5 kN.m e -20,0 kN.m;

3,2 kN.m e -20,0 kN.m;

3,2 kN.m e -14,5 kN.m.
