Questões de Concurso sobre AutoCAD

Um Engenheiro precisa anexar uma planta de zoneamento ambiental em formato PDF como plano de fundo de um projeto viário municipal no AutoCAD. Ele deseja que o PDF fique vinculado ao arquivo atual, permitindo a visualização de suas linhas e camadas integradas, sem, contudo, aumentar excessivamente o tamanho do arquivo DWG. Assim, qual ferramenta realiza CORRETAMENTE essa inserção de arquivos de referência externa no ambiente de trabalho?

Durante uma vistoria em campo, o Engenheiro municipal constatou que as dimensões de uma bacia de contenção desenhada precisavam ser duplicadas uniformemente em todas as direções (X e Y) para atender à demanda de vazão atualizada. Sabendo que o desenho atual possui dimensões de base iguais a 10 metros, qual fator de escala deve ser inserido no comando SCALE do AutoCAD para que o objeto passe a apresentar dimensões de base iguais a 20 metros?

Em uma secretaria municipal, um Engenheiro precisa padronizar a apresentação de projetos de infraestrutura urbana e manejo ambiental. Para garantir que as espessuras de linha e cores sejam aplicadas uniformemente na plotagem, independentemente das propriedades individuais dos objetos nas camadas, ele deve configurar um arquivo de tabela de estilo de plotagem específico. Assim, qual extensão de arquivo o profissional deve criar ou editar no AutoCAD para definir essa vinculação de plotagem baseada em cores?

Durante a etapa de revisão final de um projeto executivo desenvolvido no AutoCAD, um Engenheiro Civil verificou que o arquivo apresentava elementos desnecessários que aumentavam seu tamanho e dificultavam a organização. Para otimizar o desenho, foi utilizado o comando PURGE, acessado por meio da interface gráfica, com o objetivo de remover itens não utilizados do arquivo. Com base nas funcionalidades desse comando, analise as assertivas a seguir, julgando-as V, se Verdadeiras, ou F, se Falsas:

( ) O comando permite remover objetos nomeados não utilizados, tais como definições de blocos, estilos de texto, camadas, tipos de linha e grupos.

( ) O comando possibilita a remoção de objetos como geometrias de comprimento zero, textos vazios e dados de tipos de linha DGN órfãos.

( ) O comando PURGE remove referências aninhadas em uso sempre que localizadas dentro de blocos não explodidos.

( ) O comando não remove objetos não nomeados, como geometria de comprimento zero ou textos vazios, especialmente quando inseridos em blocos ou em camadas bloqueadas.

Qual alternativa preenche, CORRETAMENTE, de cima para baixo, os parênteses acima?

No processo de preparação de um arquivo CAD para emissão de PDFs técnicos, o procedimento que garante corretamente a precisão das escalas de representação e a qualidade gráfica da impressão é:

Em um projeto de loteamento urbano, o topógrafo foi responsável por modelar o terreno em software técnico. Ao importar os pontos levantados com GNSS(Sistema Global de Navegação por Satélite), utilizou funções de triangulação para gerar uma superfície.

Em softwares como AutoCAD Civil 3D, essa superfície é denominada:

No desenvolvimento de uma planta baixa no software AutoCAD, um engenheiro civil precisa criar as linhas internas das paredes a partir das linhas externas já desenhadas, mantendo uma distância constante de 0,15m (espessura da parede). Assinale a alternativa que indica o comando de modificação mais ágil e adequado para criar cópias paralelas de objetos a uma distância específica:

Durante a elaboração de uma planta baixa no AutoCAD, o técnico em edificações precisa desenhar as paredes externas utilizando o sistema de coordenadas.

Para traçar uma linha com 4 metros no sentido horizontal, partindo da origem (0,0), o comando e o sistema de coordenadas que ele deve utilizar são, respectivamente

No uso do software de desenho auxiliado por computador para projetos de engenharia civil, o gerenciamento de camadas e o uso de comandos de precisão são vitais. Sobre as ferramentas do programa, assinale a alternativa correta.

Para a representação de projetos arquitetônicos e plantas baixas no AutoCAD, o Técnico em Edificações deve configurar adequadamente o ambiente de trabalho. Considerando essa premissa, assinale a alternativa que indica CORRETAMENTE a quantidade de eixos necessários para a execução de um desenho em 2D.

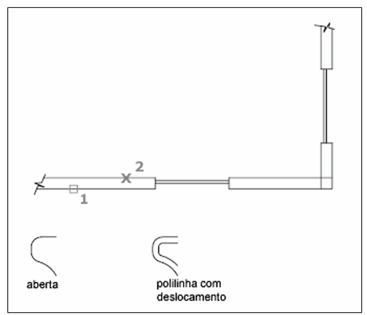

O software AutoCAD é da empresa Autodesk, líder mundial de projetos e desenhos assistidos por computador (CAD) e utilizado no meio acadêmico e empresarial. Num desenho automatizado, a partir de um de seus comandos, é possível “deslocar um objeto em uma distância especificada ou através de um ponto. Após deslocar objetos, é possível aparar e estender os objetos com um método eficiente para criar desenhos contendo muitas linhas paralelas e curvas ”, conforme se observa na figura a seguir.

Fonte: Adaptado do Manual de Ajuda do AutoCAD (2024), pela banca examinadora (2026).

Tal comando, na versão em inglês do CAD, e denominado corretamente de

No desenvolvimento de um projeto executivo em AutoCAD, o Engenheiro Civil utilizou o comando DIVIDE para marcar posições regulares ao longo de elementos geométricos e inserir símbolos padronizados em intervalos constantes. Com base no funcionamento desse comando, analise as assertivas abaixo e julgue-as em Verdadeiras (V) ou Falsas (F):

() Ao dividir um objeto em n segmentos, a quantidade de pontos criados automaticamente será igual a n — 1, quando utilizada a opção padrão com objetos do tipo ponto.

( ) O comando pode ser aplicado, entre outros objetos, a linhas, polilinhas, arcos, círculos, elipses e splines.

( ) Quando selecionada a opção de alinhamento afirmativo, os blocos inseridos são posicionados conforme a orientação atual do UCS, mantendo seus eixos X paralelos ao eixo X desse sistema nos pontos de divisão.

( ) Quando utilizada a opção de inserção por bloco, atributos variáveis eventualmente existentes no bloco não são incluídos pelo comando.

Qual alternativa preenche, CORRETAMENTE, de cima para baixo, os parênteses acima?

Nos desenhos elaborados pelo software de projeto auxiliado por computador, AutoCAD, para unir dois segmentos de reta através de um arco, informando o ângulo de ligação, utiliza-se o comando

Durante a elaboração de um desenho técnico no AutoCAD, um engenheiro precisa aparar partes excedentes de linhas que ultrapassam o limite de outro objeto utilizado como referência. O comando que pode ser utilizado para realizar essa operação é:

Em um projeto executivo de edificações, o técnico deve configurar as escalas de impressão no AutoCAD para que a planta baixa (1:100) e o detalhamento de portas (1:20) sejam apresentados corretamente no mesmo layout.

Considerando o uso dos espaços de trabalho, o procedimento mais adequado é

Durante a criação de vistas tridimensionais de um edifício no AutoCAD, o técnico observa que os objetos aparecem muito próximos ou distorcidos ao navegar no modelo.

Para ajustar corretamente a visualização sem alterar o tamanho real dos objetos, ele deve utilizar o comando

Durante a atualização de um projeto executivo, o Engenheiro Civil precisou revisar diversas legendas inseridas como blocos com atributos no desenho em AutoCAD. Como centenas de ocorrências utilizavam o mesmo bloco e compartilhavam identificadores idênticos, optou-se pelo uso do comando GATTE, a fim de promover alterações globais de forma mais eficiente. Considerando as funcionalidades e limitações desse comando, assinale a alternativa INCORRETA.

Na edição de um desenho técnico no AutoCAD, um Engenheiro Civil optou por utilizar a ferramenta MOCORO, pertencente às Express Tools, com o objetivo de realizar múltiplas operações de modificação em objetos de forma integrada.

Com base nas funcionalidades do comando MOCORO, assinale a alternativa INCORRETA.
