Um escritório de engenharia está migrando seus processos de projeto de CAD 2D para a plataforma BIM. Um dos conceitos fundamentais que a equipe precisa dominar é a diferença entre um objeto 3D genérico e um objeto BIM. Acerca das características que definem um objeto BIM, assinale a alternativa que descreve corretamente sua natureza.
Um objeto BIM é paramétrico, possuindo informações geométricas e não-geométricas (como material, custo, fabricante), e regras que governam seu comportamento e relacionamento com outros objetos, permitindo atualizações automáticas no modelo.
Um objeto BIM é um arquivo de imagem renderizada de um componente construtivo, utilizado para a visualização realista do projeto, que contém informações sobre texturas e cores, mas sem parâmetros geométricos ou dados de engenharia.
Um objeto BIM é uma representação tridimensional estática, similar a um bloco de CAD 3D, que contém apenas informações geométricas (largura, altura, profundidade), sendo que os dados não-geométricos são gerenciados em planilhas externas.
Um objeto BIM é um desenho 2D inteligente que, quando combinado com outros desenhos em um software específico, gera uma visualização tridimensional, mas sem a capacidade de armazenar informações sobre materiais ou custos em seu interior.
Sobre os comandos LINHA e POLILINHA do AutoCAD, é correto afirmar que o comando
POLILINHA pode ser acionado pelas teclas “PL” e cria seguimentos de linhas que compõem múltiplos objetos, sendo cada segmento de linha um objeto independente.
LINHA pode ser acionado pela tecla “L” e cria seguimentos de linhas que compõem múltiplos objetos, sendo que os segmentos de linha formam um objeto único.
POLILINHA pode ser acionado pela tecla “PL” e cria seguimentos de linhas que compõem um único objeto.
LINHA pode ser acionado pela tecla “L” e cria seguimentos de linhas que compõem um único objeto, sendo cada segmento de linha um objeto independente.
POLILINHA pode ser acionado pela tecla “L” e cria seguimentos de linhas que compõem um único objeto.
Na construção civil o uso de ferramentas digitais como AUTOCAD, Building Information Modeling e modelagem 3D trazem avanços significativos na elaboração e compatibilização de projetos. Apesar dos benefícios, é importante reconhecer seus limites. Assinale a alternativa incorreta.
Ferramentas CAD permitem maior precisão gráfica.
A utilização de softwares de projeto contribui para a otimização do tempo e redução de retrabalho.
O uso de ferramentas digitais elimina a necessidade de revisão técnica.
Modelagens 3D reduzem erros de compatibilização.
Softwares BIM possibilitam integração multidisciplinar.
No AutoCAD, a função XREF (External Reference) é utilizada para:
Criar um bloco interno ao desenho, sem vínculo com arquivos externos.
Inserir referências externas que permanecem vinculadas e atualizadas automaticamente quando o arquivo original é modificado.
Converter entidades 2D para superfícies 3D de forma automática.
Gerar isométricos diretamente de plantas baixas.
Em um software de Desenho Assistido por Computador (CAD), qual comando é utilizado para criar cópias paralelas de linhas, círculos ou arcos a uma distância especificada?
Trim (Aparar).
Array (Matriz).
Offset (Deslocamento).
Extend (Estender).
Com o desenvolvimento da modelagem da informação da construção (BIM), é necessário que os projetos estejam com dados durante a sua concepção, além da sua representação gráfica e ainda que seja realizada a compatibilização dos projetos de diferentes áreas. Com isso, diferentes softwares foram desenvolvidos e melhorados para o trabalho em BIM.
Considerando as diferentes opções de software, observa-se, corretamente, que:
O Revit® e o Archicad® são softwares de modelagem arquitetônica, que permite definir o conjunto das informações dos elementos utilizados como, por exemplo, as camadas de uma parede de vedação, sendo possível conter uma boa documentação descrevendo esses métodos executivos e o consumo de materiais.
O AutoCAD® é um software de representação gráfica apenas em 2D, razão pela qual não possui informações de modelagens BIM.
O Archicad® possui uma opção de modelagem BIM, entretanto não permite um trabalho colaborativo da equipe de um projeto.
O AltoQi Eberick® é um software para elaboração de projeto arquitetônico, no entanto possui algumas simplificações em função da inexistência de famílias de componentes.
No projetos desenhados no programa AutoCAD, quando se deseja dividir um elemento, uma polilinha, um polígono, um bloco ou qualquer figura composta, fragmentando-a em seus elementos componentes, utiliza-se o comando:
EXPLODE
DIVIDE
LEADER
FILLET
SPLINE
O AutoCAD é uma ferramenta amplamente utilizada para criar desenhos técnicos digitais. Quando o objetivo é traçar linhas com coordenadas exatas e manter a precisão geométrica do projeto, qual comando é mais indicado?
Hatch — aplica preenchimentos ou sombreamento para representar materiais ou áreas destacadas.
Line — cria linhas retas entre pontos definidos, permitindo precisão milimétrica com coordenadas absolutas, relativas ou polares.
Extrude — transforma formas 2D em modelos tridimensionais, sendo ideal para projetos em 3D.
Dimension — insere anotações e medidas para informar dimensões no desenho, mas não traça linhas.
Grip — permite mover e ajustar elementos já desenhados por meio de pontos de controle interativos.
As coordenadas relativas especificam a distância em relação ao último ponto utilizado, podendo ser cartesianas ou polares.
A configuração de coordenadas relativas polares no Autocad se baseia na leitura de um transferidor de 0° a 360 °,
com sentido anti-horário, sendo utilizado o símbolo < para informar o valor do ângulo a ser marcado a partir do zero.
com sentido horário, sendo utilizado o símbolo < para informar o valor do ângulo a ser marcado a partir do zero.
com sentido anti-horário, sendo utilizado o símbolo @ para informar o valor do ângulo a ser marcado a partir do zero.
com sentido horário, sendo utilizado o símbolo @ para informar o valor do ângulo a ser marcado a partir do zero.
Sobre o AutoCAD Autodesk 2014 — versão em inglês, analisar os itens.
I. JOIN é um comando utilizado para transformar vários objetos em apenas um.
II. Para que a hachura preencha corretamente uma figura, é necessário que a região esteja delimitada corretamente.
III. Para modificar separadamente os componentes de um objeto, usa-se o comando BLOCK.
Está CORRETO o que se afirma:
Em todos os itens.
Apenas nos itens I e II.
Apenas nos itens I e III.
Apenas nos itens II e III.
Um Engenheiro Civil está desenvolvendo o projeto de um pavilhão industrial, que contempla diversas instalações internas para atender às necessidades operacionais. Para garantir a compatibilização entre essas instalações, será necessário compartilhar partes do projeto com diferentes empresas terceirizadas. O projeto foi elaborado no AutoCAD 2025, utilizando a aba Modelo, e o Engenheiro Civil criou múltiplas abas de Layout, inserindo em cada uma o desenho correspondente a ser enviado para cada empresa responsável. Sabendo que o Engenheiro Civil deseja exportar vários layouts de uma só vez para um único arquivo PDF, de forma prática e organizada, ele deverá utilizar o comando:
PLOTAR.
ETRANSMIT.
PUBLICAR.
EXPORTARDWG.
Na elaboração e análise de projetos de engenharia e cartografia, a interoperabilidade entre arquivos CAD e sistemas SIG é comum. Um engenheiro recebe um arquivo em formato Shapefile (.shp) contendo o zoneamento de Saudades-SC e precisa sobrepô-lo a um projeto viário no AutoCAD. Assinale a alternativa correta sobre as características fundamentais desses formatos e sistemas.
O AutoCAD trabalha nativamente com coordenadas geográficas (LatitudeLongitude) em todos os seus comandos, dispensando a configuração de sistemas de projeção (como UTM) para medir distâncias em metros.
No ambiente SIG, a topologia refere-se à aparência visual das linhas (cores e espessuras), não tendo relação com a conectividade, adjacência ou contenção espacial dos objetos geográficos.
Arquivos DWG do AutoCAD são baseados em estrutura Raster (pixels), enquanto os arquivos Shapefile do SIG são baseados em estrutura Vetorial, o que torna impossível a conversão direta entre eles sem perda total de dados.
O formato Shapefile é um formato vetorial geoespacial que armazena a geometria (pontos, linhas ou polígonos) e atributos alfanuméricos associados, necessitando de arquivos auxiliares (.shx, .dbf) para funcionar corretamente.
Na prática da engenharia civil, o domínio de ferramentas de desenho assistido por computador, como o AutoCAD, é essencial para a elaboração de projetos precisos e detalhados. Considerando os comandos presente neste software, assinale a alternativa CORRETA que indica a função do comando “REC” no AutoCAD.
Cria uma polilinha circular.
Cria uma polilinha retangular.
Cria um círculo perfeito.
Cria uma elipse.
Cria um polígono regular.
Ao desenhar e preparar o desenho para imprimir são usadas duas áreas distintas no AutoCAD. Em uma, cria-se e edita-se o desenho na maior parte do tempo. A outra representa o papel em que o desenho será impresso. Estas áreas são chamadas, respectivamente:
Model Space e Layout.
Layout e Paper Space.
Paper Space e Viewport.
Model Space e Paper Space.
Layout e Viewport.
Um Engenheiro Civil está detalhando no AutoCAD a planta de um pilar circular com 12 barras de aço CA-50 Ø 16 mm distribuídas uniformemente ao longo da circunferência. Para garantir precisão no posicionamento das barras, ele decide utilizar o comando “MATRIZ” (ARRAY). Considerando o uso correto do comando no AutoCAD, assinale a alternativa CORRETA.
O engenheiro deve usar uma matriz retangular, definindo espaçamento fixo, pois apenas esse tipo de matriz permite criar distribuições regulares em torno de um eixo.
A distribuição circular das barras é obtida por meio de uma matriz polar, na qual se define o centro do pilar como ponto base, o número de elementos (12) e o ângulo total (360º).
Para posicionar as barras em torno do pilar, é necessário primeiro desenhar manualmente os 12 pontos de inserção, já que o ARRAY não permite distribuir cópias em ângulos iguais.
A matriz polar, quando criada, não é associativa, de modo que qualquer modificação exige apagar e repetir o comando.
No uso do software AutoCAD, é possível desenhar, editar e configurar projetos técnicos em várias escalas. Sobre o funcionamento e as ferramentas disponíveis no AutoCAD, analise as assertivas abaixo:
I. O comando OFFSET cria um objeto geométrico que é paralelo ou concêntrico ao objeto selecionado em uma distância especificada.
II. O comando TRIM permite ajustar objetos cortando partes indesejadas que se encontram além de limites especificados.
III. O comando FILLET arredonda ou cria uma concordância entre as arestas de dois objetos 2D.
IV. O comando EXPLODE quebra um objeto composto em objetos componentes.
Quais estão corretas?
Apenas I e II.
Apenas II e IV.
Apenas I e III.
I, II, III e IV.

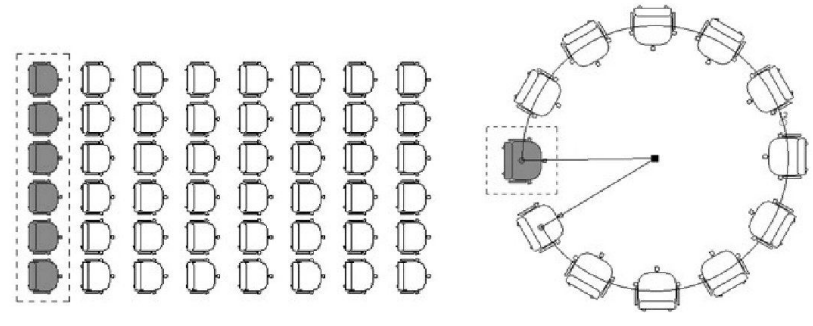

As figuras a seguir ilustram duas aplicações de um comando do programa AutoCad que permite, a partir dos elementos destacados, gerar os demais.

Esse comando é o:
COPY
ARRAY
MIRROR
OFFSET
O comando do AutoCAD que permite realizar cópias ordenadas de forma retangular ou polar do objeto desenhado ao redor de um ponto é denominado
ALIGN.
COPY.
OFFSET.
ARRAY.
COPYBASE.
O comando do Autocad que permite fazer curvas concordando pontos através de trajetórias que podem ser ajustadas por uma equação de terceiro grau, como curvas de nível ou traçado de eletrodutos, é chamado de
Linha (line).
Spline (spline).
Arco (arc).
Concord (fillet).
No desenvolvimento de projetos arquitetônicos de edifícios públicos utilizando o AutoCAD, com foco em boas práticas de organização, representação gráfica e compatibilização com as normas técnicas brasileiras, é tecnicamente recomendável que:
Os elementos do projeto sejam desenhados diretamente na escala de impressão pretendida (como 1:50 ou 1:100), facilitando a plotagem e leitura final.
As cotas e anotações sejam representadas em polegadas, alinhando-se ao padrão de medidas internacional adotado por softwares CAD.
A estrutura do desenho seja organizada em camadas (layers) distintas, separando elementos conforme a função e tipo de linha.
Todo o projeto, incluindo fases preliminares e de anteprojeto, seja desenvolvido exclusivamente em ambiente 3D, visando compatibilidade com outras ferramentas.
