Nos projetos de engenharia realizados com o auxílio do programa AutoCAD, quando há necessidade de criar polígonos regulares especificando o número de lados e o raio do círculo circunscrito, utiliza-se o comando
A
SPLINE.
B
PLINE.
C
POLYGON.
D
RECTANGLE.
E
MEASUREGEOM.
Ao elaborar um desenho técnico detalhado no AutoCAD, o Desenhista necessita garantir que os elementos sejam posicionados com alta precisão, especialmente ao trabalhar com interseções, pontos médios, centros de círculos e extremidades de linhas. Durante esse processo, ele percebe que a seleção manual dos pontos pode comprometer a exatidão geométrica do projeto, principalmente em desenhos complexos. Diante dessa necessidade, ele decide utilizar um recurso do AutoCAD que permite identificar automaticamente pontos notáveis dos objetos, assegurando maior precisão no desenho e na edição. Considerando os recursos disponíveis no AutoCAD, assinale a alternativa que identifica CORRETAMENTE a ferramenta MAIS ADEQUADA para essa finalidade.
A
GRID, pois exibe uma malha de referência que define automaticamente os pontos de interseção entre objetos.
B
SNAP, pois restringe o movimento do cursor a intervalos fixos, permitindo selecionar pontos geométricos automaticamente.
C
ORTHO, pois limita o movimento do cursor a direções ortogonais, assegurando alinhamento exato entre os elementos.
D
OSNAP, pois permite capturar pontos específicos dos objetos, como extremidades, interseções e centros, garantindo precisão no desenho.
A figura a seguir mostra o ícone de uma ferramenta existente no Auto CAD.
Esta ferramenta é denominada
A
Grid Mode.
B
Object Snap.
C
Hide Objects.
D
Dynamic Input.
E
Select Window.
Os sistemas de Desenho Assistido por Computador (CAD - Computer Aided Design) permitem a elaboração de projetos com precisão geométrica e agilidade na edição de informações. Considerando os comandos básicos e a organização de arquivos no software AutoCAD para o desenvolvimento de projetos executivos de edificações, analise as afirmativas a seguir:
I.O comando "Offset" é utilizado para criar cópias paralelas de objetos a uma distância especificada, sendo útil para representar a espessura de paredes.
II.O uso de "Layers" (Camadas) permite organizar o desenho por categorias, possibilitando ocultar ou congelar elementos como cotas e hachuras durante a edição.
III.O comando "Explode" é a ferramenta que transforma blocos complexos em arquivos de imagem no formato de alta definição para impressão em larga escala.
Está correto o que se afirma em:
A
I e II apenas.
B
I apenas.
C
II e III apenas.
D
I, II e III.
No desenvolvimento de projetos de engenharia com o auxílio do AutoCAD, uma das etapas essenciais para aumentar a eficiência no desenho é o trabalho com layers. Assinale a alternativa que indica corretamente a função de um layer.
A
Escrever textos na área de trabalho para facilitar o entendimento dos diferentes níveis do desenho do projeto.
B
Realizar cotagem horizontal ou vertical nas camadas específicas dos desenhos, projetados separadamente.
C
Organizar a maneira pela qual os objetos são desenhados, agrupando-os de acordo com propriedades e/ou funções comuns.
D
Estender uma linha ou arco até um elemento limite, sendo que a estrutura que será o limite deverá ser previamente selecionada, para depois o desenho ser estendido para outro nível.
E
Tornar a realização de alguns comandos mais eficientes, uma vez que não é necessário recorrer à digitação deles no âmbito dos comandos ou, ainda, acessá-los nas barras de ferramentas laterais.

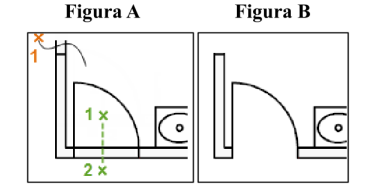

A imagem a seguir ilustra um procedimento de edição muito comum no desenho de plantas baixas no software AutoCAD.
Fonte: Autodesk.
Na Figura A, as marcações indicam os segmentos de linhas excedentes que devem ser eliminados. Na Figura B, observa-se o resultado após a limpeza das linhas e a abertura completa do vão da porta.
Qual comando o projetista deve utilizar para remover esses segmentos que cruzam as linhas de limite do vão, transformando o desenho da Figura A no resultado obtido na Figura B?
A
EXTEND.
B
OFFSET.
C
TRIM.
D
FILLET.
E
SCALE.
Para delimitar com precisão a área de intervenção de uma nova via municipal, o Engenheiro precisa criar uma linha paralela perfeitamente afastada a uma distância fixa de 3,50 metros a partir do eixo central existente. O eixo está desenhado como uma Polyline contínua. Diante disso, qual comando nativo de edição do AutoCAD deve ser empregado para gerar essa nova linha paralela, mantendo a exata curvatura e alinhamento do objeto de referência?
A
COPY.
B
STRETCH.
C
ARRAY.
D
OFFSET.
E
EXTEND.
Uma das ferramentas de edição mais utilizadas no Autocad é o comando Mover (Move). Se a opção para utilizar esse comando for a ativação dele, antes de selecionar o objeto, a sequência a ser executada para que ele funcione de maneira adequada é:
A
Selecionar o objeto a ser movido, pressionar enter ou o botão direito do mouse para indicar que o objeto já foi completamente selecionado, clicar num ponto para servir de base de referência (origem) e clicar no ponto que define a posição final para o objeto selecionado.
B
Selecionar o objeto a ser movido, pressionar enter ou o botão direito do mouse para indicar que o objeto já foi completamente selecionado, clicar no ponto que define a posição final para o objeto selecionado e clicar num ponto para servir de base de referência (origem).
C
Clicar num ponto para servir de base de referência (origem), clicar no ponto que define a posição final para o objeto, selecionar o objeto a ser movido e pressionar enter ou o botão direito do mouse.
D
Clicar no ponto que define a posição final para o objeto, clicar num ponto para servir de base de referência (origem), selecionar o objeto a ser movido e pressionar enter ou o botão direito do mouse.
Em projetos de engenharia, o CAD é utilizado para criar e editar desenhos técnicos com alta precisão e flexibilidade, facilitando revisões e adaptações durante o desenvolvimento dos projetos. Acerca do assunto, marque V para as afirmativas verdadeiras e F para as falsas.
(__)Em sistemas CAD, a integração da modelagem 3D com o gerenciamento de dados de projeto permite a geração automática de listas de materiais, contudo, a ausência de calibração dinâmica dos eixos pode levar a imprecisões nas medições lineares durante atualizações paramétricas.
(__)A associação entre o CAD e ferramentas de análise de elementos finitos possibilita a simulação detalhada de tensões, entretanto, a conversão de desenhos 2D em modelos tridimensionais pode ocasionar distorções geométricas sutis em curvas complexas de revolução.
(__)Os recursos de automação paramétrica em alguns sistemas CAD atualizam os desenhos de forma dinâmica, mas frequentemente a incompatibilidade dos padrões de normatização ISO entre plataformas diferentes compromete a integridade dos dados técnicos.
(__)Os sistemas CAD modernos utilizam algoritmos de precisão numérica que asseguram a exatidão dos desenhos técnicos, permitindo revisões e adaptações sem perda de fidelidade geométrica e mantendo a integridade dos dados de projeto.
A sequência está correta em:
A
V, V, V, V.
B
F, F, V, V.
C
F, F, F, V.
D
V, F, F, F.
No uso do AutoCad para a representação de plantas topográficas, um conjunto delas pode ser do tipo planimétrico e o outro, altimétrico.
C
Certo
E
Errado
Observe o ícone a seguir:
Figura 6
Fonte: O autor
O comando ativado por este ícone chama-se
A
Espelhar (Mirror).
B
Copiar (Copy).
C
Matriz Polar (Polar Array).
D
Polígono Circunscrito (Circumscribed Polygon).
O AutoCAD é o software para desenho técnico, amplamente utilizado em arquitetura, engenharia, construção e design industrial. É uma ferramenta indispensável para projetos precisos. A função Snap Mode, que interfere no movimento do cursor na tela, faz com que ele se movimente somente nos pontos do grid e não mais livremente pelo Model Space. Esse comando pode ser ativado ou desativado também pela barra de status. O atalho para função Snap Mode é a tecla:
A
F7.
B
F8.
C
F9.
D
F10.
E
F11.
No AutoCAD 2020, o comando "ARRAY" é utilizado para:
A
Criar linhas paralelas com espaçamento definido.
B
Unir diferentes camadas de desenho em uma única.
C
Aplicar escalas de plotagem em layouts de impressão.
D
Duplicar objetos em um padrão linear, polar ou de matriz retangular.
Considere-se o Autodesk AutoCAD em português.
Ao abrir o programa, aparecem várias abas, dentre as quais destacam-se: Padrão, Inserir, Anotação, Vista, e assim por diante. Em relação à aba Padrão, percebe-se que, logo ao ser aberta, podem estar disponíveis as ferramentas:
A
Linha, Polilinha, Círculo e Arco;
B
Mover, Copiar, Espelhar e Alinhamento;
C
Rotacionar, Concordar e Cortar;
D
Aterrar, Cortar e Definir corredor;
E
Esticar, Contrair, Arco e Linha.
Um engenheiro elabora a planta baixa de uma edificação utilizando o programa AutoCAD 2021. A planta é elaborada com cotas em metros no Model Space, porém deve-se preparar uma folha no Paper Space contendo esse desenho. Para tanto, o engenheiro cria uma viewport, configurada em milímetros, e pretende aplicar escala 1/50 no desenho. Assim, é necessário acessar o comando View > Zoom > Scale e inserir:
A
20xp
B
25xp
C
50xp
D
100xp
1 O AutoCAD permite que engenheiros criem desenhos técnicos bidimensionais (2D) e tridimensionais (3D), mas não oferece ferramentas para o cálculo automático de áreas ou volumes em projetos.
C
Certo
E
Errado
A interpretação da escala em um desenho técnico é vital para que o pedreiro possa medir no papel e executar na obra com as dimensões reais. A escala é a relação entre a medida do desenho e a medida real do objeto.
Acerca das escalas utilizadas em projetos de arquitetura, marque V para as afirmativas verdadeiras e F para as falsas.
(__)Uma planta baixa desenhada na escala 1:50 (um para cinquenta) significa que cada 1 cm medido no papel corresponde a 50 cm (ou 0,5 metros) na obra real.
(__)A escala 1:100 reduz o desenho mais do que a escala 1:50, ou seja, o desenho de uma mesma parede ficará menor no papel na escala 1:100 do que na escala 1:50.
(__)Para medir distâncias em um projeto impresso em escala, o profissional deve utilizar um escalímetro — instrumento próprio para leitura em escalas — aplicando a razão indicada no carimbo do projeto para obter as dimensões reais.
(__)Detalhes construtivos, como o corte de uma moldura ou soleira, são geralmente representados em escalas menores, como 1:500 ou 1:1000, para economizar papel.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
A
V, F, F, V.
B
V, V, V, F.
C
F, F, V, V.
D
F, V, V, F.
Sobre os comandos APARAR e ESTENDER do AutoCAD, é correto afirmar que o comando
A
APARAR corta o pedaço de um objeto até os limites definidos por outros objetos.
B
APARAR executa arredondamentos ou concordância entre os objetos.
C
ESTENDER estica parte do desenho.
D
ESTENDER executa chanfros ou concordância entre objetos.
E
ESTENDER distribui os itens por igual ao longo de um caminho ou parte de um caminho.
Sobre o Building InformationModeling (BIM), traduzido para o português como Modelagem da Informação da Construção, afirma-se:
( ) BIM pode ser definido como a “representação virtual das características físicas e funcionais de uma edificação, por todo o seu ciclo de vida, servindo como um repositório compartilhado de informações para colaboração”.
() A principal evolução entre os sistemas CAD 2D tradicional e BIM é a introdução do conceito de objetos paramétricos.
( )O Revit é um software para modelagem BIM,sendo possível trabalhar com a visualização do projeto em planta baixa, seções, elevações e modelo 3D simultaneamente;
( ) O Navisworks é um software considerado a mais antiga ferramenta BIM de projeto de arquitetura que continua no mercado, o maior entendimento do projeto é possível por ser feito em vistas 3D, e todas as alterações nestas se replicam para as outras. O software permite também que vários projetistas trabalhem em um mesmo modelo, único e centralizado, de forma colaborativa.
( ) Diferente da ferramenta AUTOCAD, o REVIT é um programa que define objetos parametrizados e não somente figuras geométricas combinadas.
Quanto a veracidade das assertivas acima é CORRETO dizer:
A
F - F - V - F - F.
B
V - V - V- F - V.
C
F - V -V - F -V.
D
F - F - V - V - V.
E
V - F - V - V - F.
Em relação às ferramentas de precisão do Autodesk AutoCAD, assinalar a alternativa INCORRETA.
A
Para usar o ORTHO MODE, é comum utilizar seu atalho (F8).
B
DYNAMIC INPUT mostra caixas e menus próximos ao cursor que auxiliam na execução dos comandos.
C
OSNAP pode ser ativado pelo botão na Barra de Status ou pelo atalho F3.
D
POLAR TRACKING define alinhamentos temporários determinados por distâncias selecionadas pelo usuário.
