Sobre os comandos de impressão do programa AUTOCAD© para definir a área de plotagem e plotar todo o desenho executado, deve-se seguir os seguintes passos:
I. Clique na guia Layout para a qual deseja definir a área de plotagem e ajustar a exibição.
II. Clique na guia Saída ⮞ painel Plotar ⮞ Gerenciador de configuração de página
.
III. No Gerenciador de configuração de página, na área Configurações de página, selecione a configuração da página que deseja modificar.
IV. Clique em Modificar.
V. Na caixa de diálogo Configuração da página, em Área de plotagem, selecione a seguinte opção:
A
EXTENDS
B
WINDOW
C
LAYOUT
D
DISPLAY
E
LIMITS
Em relação ao software Autodesk AutoCAD 2014 — versão em inglês, analisar os itens.
I. Através do comando OSNAP, é possível tomar como base pontos muito precisos para a inserção de um objeto.
II. O comando ARRAY permite organizar múltiplas cópias de um objeto ou grupo de objetos em um padrão, podendo ser em múltiplas linhas e colunas.
III. O comando EXTRUDE serve para criar objetos 3D a partir de objetos 2D.
Está CORRETO o que se afirma:
A
Apenas no item I.
B
Apenas no item II.
C
Apenas nos itens I e III.
D
Em todos os itens.
No AutoCAD, o comando PAN é utilizado para:
A
Mover a visualização do desenho na área gráfica.
B
Modificar as configurações da área de impressão.
C
Alterar as dimensões da área de modelagem.
D
Personalizar os elementos da barra de status.
E
Gerenciar os comandos da linha de comando.

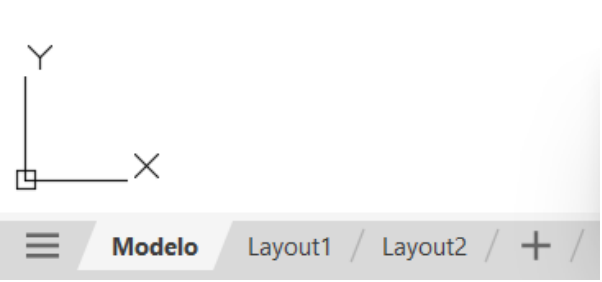

Existem diferentes maneiras de imprimir um projeto desenhado no Autocad. Uma delas consiste em montar a prancha de desenho no espaço Layout, também chamado de Paper Space, que pode ser acessado pelas abas no canto inferior esquerdo da tela conforme desenho a seguir:
Figura 7
Fonte: O autor
Ao montar a prancha de desenho no Layout, é possível selecionar um determinado tamanho de folha e colocar desenhos com escalas diferentes na mesma prancha, com o uso de janelas de acesso ao espaço Model onde está localizado o desenho com suas dimensões reais. Dessa forma, para cada janela pode ser configurada uma escala diferente. Cada uma dessas janelas é chamada de
A
Preview.
B
Scale.
C
Display.
D
Viewport.
O AutoCAD é amplamente utilizado na engenharia civil para o desenvolvimento de projetos de infraestruturas, oferecendo recursos para desenhos precisos e eficientes. Qual é o papel principal do AutoCAD na engenharia civil?
A
Criar exclusivamente projetos de melhorias de edifícios residenciais.
B
Realizar cálculos estruturais de obras em concreto armado.
C
É essencial para o desenvolvimento de projetos de infraestruturas, como estradas e pontes, garantindo precisão e eficiência.
D
Fazer exclusivamente análise do solo e estudos geotécnicos para obras de grande porte.
E
Realizar o acompanhamento da obra após a sua execução.
No projeto realizado em AutoCAD© de uma área permeável pública, foi necessário chanfrar todos os cantos de um retângulo, que representa a área permeável em planta, com medidas definidas. Para tanto, o comando do AutoCAD© que permite chanfrar todos os cantos do retângulo é o comando:
A
FILLET.
B
BREAK.
C
CHAMFER.
D
BLOCK.
E
DIMALIGNED.
No software AutoCad o comando ‘’reassociarcota’’ associa ou reassocia cotas selecionadas a objetos ou pontos em objetos. O seu atalho correspondente no teclado é:
A
DRM
B
DRA
C
DOR
D
DRE
Um escritório de engenharia está migrando seus processos de projeto de CAD 2D para a plataforma BIM. Um dos conceitos fundamentais que a equipe precisa dominar é a diferença entre um objeto 3D genérico e um objeto BIM. Acerca das características que definem um objeto BIM, assinale a alternativa que descreve corretamente sua natureza.
A
Um objeto BIM é paramétrico, possuindo informações geométricas e não-geométricas (como material, custo, fabricante), e regras que governam seu comportamento e relacionamento com outros objetos, permitindo atualizações automáticas no modelo.
B
Um objeto BIM é um arquivo de imagem renderizada de um componente construtivo, utilizado para a visualização realista do projeto, que contém informações sobre texturas e cores, mas sem parâmetros geométricos ou dados de engenharia.
C
Um objeto BIM é uma representação tridimensional estática, similar a um bloco de CAD 3D, que contém apenas informações geométricas (largura, altura, profundidade), sendo que os dados não-geométricos são gerenciados em planilhas externas.
D
Um objeto BIM é um desenho 2D inteligente que, quando combinado com outros desenhos em um software específico, gera uma visualização tridimensional, mas sem a capacidade de armazenar informações sobre materiais ou custos em seu interior.
Sobre os comandos LINHA e POLILINHA do AutoCAD, é correto afirmar que o comando
A
POLILINHA pode ser acionado pelas teclas “PL” e cria seguimentos de linhas que compõem múltiplos objetos, sendo cada segmento de linha um objeto independente.
B
LINHA pode ser acionado pela tecla “L” e cria seguimentos de linhas que compõem múltiplos objetos, sendo que os segmentos de linha formam um objeto único.
C
POLILINHA pode ser acionado pela tecla “PL” e cria seguimentos de linhas que compõem um único objeto.
D
LINHA pode ser acionado pela tecla “L” e cria seguimentos de linhas que compõem um único objeto, sendo cada segmento de linha um objeto independente.
E
POLILINHA pode ser acionado pela tecla “L” e cria seguimentos de linhas que compõem um único objeto.
Na construção civil o uso de ferramentas digitais como AUTOCAD, Building Information Modeling e modelagem 3D trazem avanços significativos na elaboração e compatibilização de projetos. Apesar dos benefícios, é importante reconhecer seus limites. Assinale a alternativa incorreta.
A
Ferramentas CAD permitem maior precisão gráfica.
B
A utilização de softwares de projeto contribui para a otimização do tempo e redução de retrabalho.
C
O uso de ferramentas digitais elimina a necessidade de revisão técnica.
D
Modelagens 3D reduzem erros de compatibilização.
E
Softwares BIM possibilitam integração multidisciplinar.
No AutoCAD, a função XREF (External Reference) é utilizada para:
A
Criar um bloco interno ao desenho, sem vínculo com arquivos externos.
B
Inserir referências externas que permanecem vinculadas e atualizadas automaticamente quando o arquivo original é modificado.
C
Converter entidades 2D para superfícies 3D de forma automática.
D
Gerar isométricos diretamente de plantas baixas.
Em um software de Desenho Assistido por Computador (CAD), qual comando é utilizado para criar cópias paralelas de linhas, círculos ou arcos a uma distância especificada?
A
Trim (Aparar).
B
Array (Matriz).
C
Offset (Deslocamento).
D
Extend (Estender).
Com o desenvolvimento da modelagem da informação da construção (BIM), é necessário que os projetos estejam com dados durante a sua concepção, além da sua representação gráfica e ainda que seja realizada a compatibilização dos projetos de diferentes áreas. Com isso, diferentes softwares foram desenvolvidos e melhorados para o trabalho em BIM.
Considerando as diferentes opções de software, observa-se, corretamente, que:
A
O Revit® e o Archicad® são softwares de modelagem arquitetônica, que permite definir o conjunto das informações dos elementos utilizados como, por exemplo, as camadas de uma parede de vedação, sendo possível conter uma boa documentação descrevendo esses métodos executivos e o consumo de materiais.
B
O AutoCAD® é um software de representação gráfica apenas em 2D, razão pela qual não possui informações de modelagens BIM.
C
O Archicad® possui uma opção de modelagem BIM, entretanto não permite um trabalho colaborativo da equipe de um projeto.
D
O AltoQi Eberick® é um software para elaboração de projeto arquitetônico, no entanto possui algumas simplificações em função da inexistência de famílias de componentes.
Em relação às guias de trabalho do Ribbon do Revit Autodesk, é CORRETO afirmar que a guia na qual é possível adicionar textos, cotas, identificações e símbolos ao projeto é a guia:
A
Modificar.
B
Gerenciar.
C
Anotar.
D
Inserir.

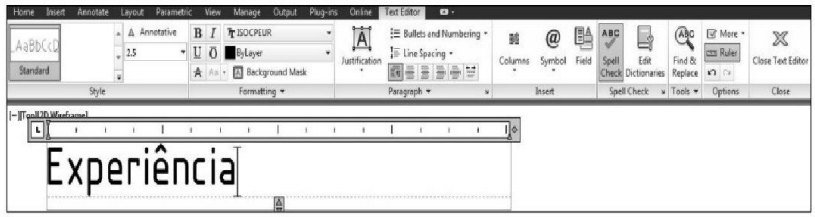

Afigura a seguir apresenta uma caixa de diálogo do programa AutoCad, utilizada para inserção de texto.
Essa janela foi aberta com o comando:
A
DTEXT
B
MTEXT
C
MTPROP
D
DDSTYLE
No Software AutoCAD o atalho “MI” serve para:
A
move ou mover o desenho;
B
mirror ou espelhar o desenho;
C
Fillet ou aparar arrestas;
D
Offset ou copia paralela.
O comando __________ do AutoCAD cria um objeto de linha de chamada múltipla, consistindo em uma ponta de seta, uma linha de chamada e um objeto de texto de múltiplas linhas.
Assinale a alternativa que corretamente preenche a lacuna no excerto:
A
ORBITA3D.
B
COTA.
C
LINCHMULT.
D
PLINHA.
E
TEXTOM.
No AutoCAD, a utilização de ferramentas de precisão serve para assegurar a exatidão dos desenhos. Essas ferramentas podem ser ativadas rapidamente pela Barra de Status ou com o uso de atalhos de teclado. No caso da ferramenta Ortho, que restringe o desenho a direções ortogonais (horizontal e vertical), qual é o atalho utilizado para ativá-la ou desativá-la?
A
F3.
B
F9.
C
CTRL+9.
D
SHIFT+F9.
E
F8.
O comando ATTREDEF serve para atualizar os atributos de uma inserção de bloco existente. Assinale a alternativa que apresenta os prompts exibidos no processo, na sequência apresentada pelo AutoCAD.
A
Nome do bloco já definido; Objetos do bloco atual; Selecione os objetos. Ponto base de inserção para o novo bloco.
B
Nome do bloco já definido; Objetos do bloco para o novo bloco; Selecione os objetos. Ponto base de inserção para o novo bloco.
C
Nome do bloco que você deseja definir; Objetos para o novo bloco; Selecione os objetos. Ponto base de inserção para o novo bloco.
D
Selecione os objetos; Nome do bloco já definido; Objetos para o novo bloco; Ponto médio de inserção para o novo bloco.
E
Nome do bloco que você deseja definir; Objetos do bloco atual; Ponto de inserção para o bloco original; Selecione os objetos.
Ao exportar um modelo do Revit para o Civil 3D mantendo georreferenciamento:
A
Utiliza-se a exportação DWG configurada com coordenadas compartilhadas.
B
Deve-se exportar em formato DXF sem configuração adicional.
C
É necessário redesenhar o modelo no Civil 3D.
D
Utiliza-se exportação PDF e posterior conversão.
