Questões de Concurso sobre Hidráulica e Hidrologia

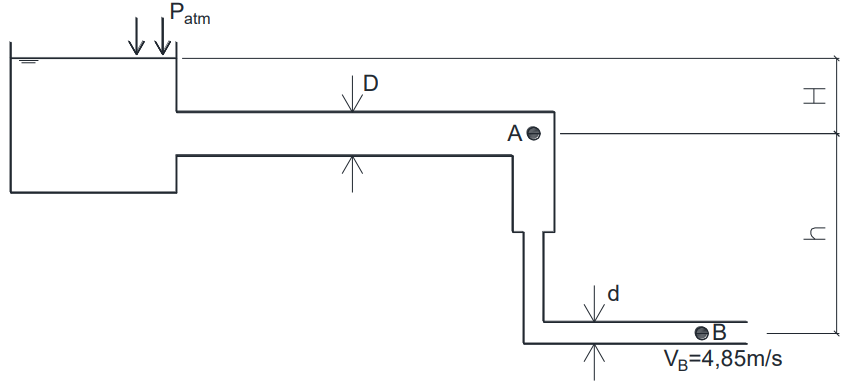

A figura apresentada, a seguir, ilustra um reservatório de água com a superfície livre e mantido com nível constante.

Admita para os cálculos os seguintes dados:

1. g = 10 m/s²;
2. γ= 10 kN/m³;
3. H= 6,00 m;
4. h= 2,50 m;
5. D_interno = 40 cm;
6. d_interno = 20 cm;
7. desconsidere perdas de carga.

Determine os valores das pressões relativas nos pontos A (P_A) e B (P_B):

O banheiro de uma instituição pública contém 03 lavatórios, 03 duchas higiênicas, 04 mictórios, 06 bacias sanitárias e 04 chuveiros. Considerando a tabela a seguir dos pesos relativos de cada equipamento, a vazão estimada de projeto, em litros por segundo, para atender a demanda é:

A temperatura da água em tubulações de distribuição de água quente dentro de ambientes sanitários, dotados de misturadores convencionais, deve ser limitada a:

No contexto relacionado a instalações prediais, os condutores verticais de águas pluviais podem ser colocados externa e internamente ao edifício, dependendo de considerações de projeto, do uso e da ocupação do edifício e do material dos condutores.

Segundo a norma, o diâmetro interno mínimo dos condutores verticais de seção circular é:

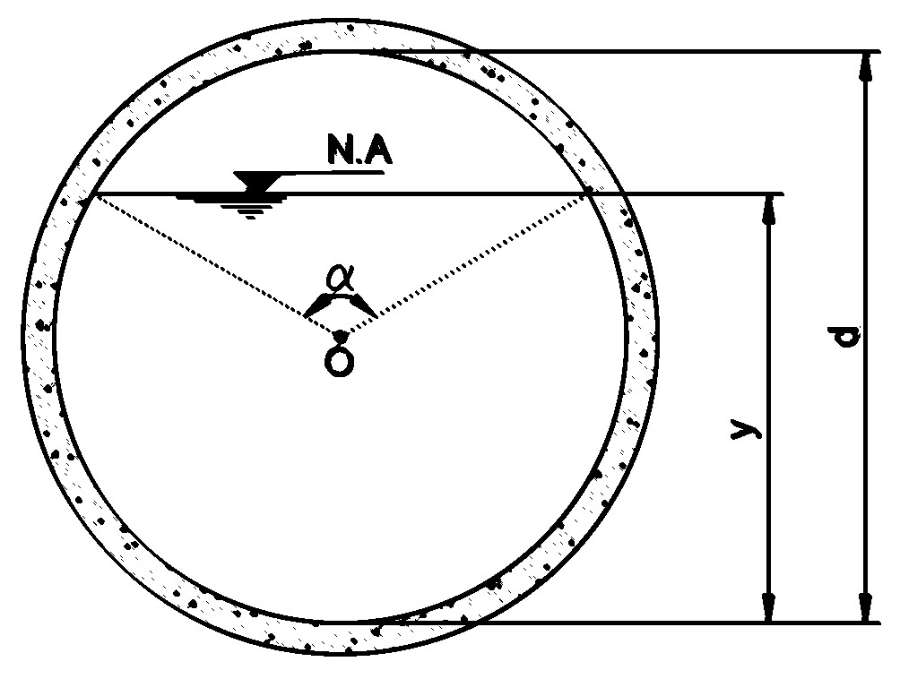

Considere a tubulação de diâmetro interno d=800 mm que escoa uma determinada vazão que produz uma lâmina d'água de altura y. Sabendo que o ângulo α=120º e que o ponto O é o centro geométrico do tubo, então a área molhada deste tubo nesta situação é de aproximadamente:

OBS: Considere π=3 e cos(30)=0,88 e sen(30)=0,5

Nos floculadores de chicanas verticais, a agitação é assegurada pela passagem da água em tratamento por sucessivos movimentos ascendentes e descendentes.

A equação de Bernoulli é formulada a partir da conservação de energia em um fluido em movimento.

Os cursos de água efêmeros existem apenas durante ou imediatamente após os períodos de precipitação e somente transportam escoamento superficial.

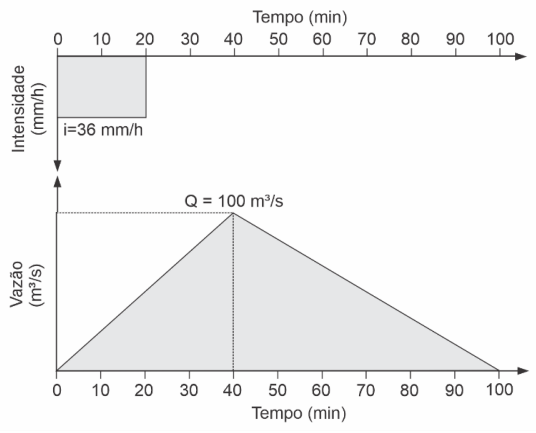

Observe a figura a seguir, representativa de um hidrograma de escoamento superficial resultante de uma precipitação.

Para a concepção de uma rede de drenagem pluvial, é necessário conhecer o coeficiente de escoamento (coeficiente de runoff) de uma área de projeto. Considerando o hidrograma e a chuva observada na figura, com intensidade de 36 mm/h e duração de 20 minutos, resultante de uma precipitação ocorrida em uma área de contribuição de 50 km², o coeficiente de escoamento superficial que deve ser adotado para a concepção da rede de drenagem é de

Um engenheiro foi encarregado de dimensionar um sistema de esgotamento sanitário circular. Em um dos trechos do projeto onde o escoamento ocorre como conduto forçado por recalque, foi realizada no dimensionamento uma análise econômica pelo método de Bresse, uma vez que o recalque seria contínuo.

Essa análise concluiu que a velocidade na linha de recalque deveria ser de 0,7 m/s.

Se o objetivo é não variar a potência das bombas definidas pelo dimensionamento econômico, sabendo-se que a vazão a ser fornecida pelas bombas é de 495 m³/hora, o diâmetro comercial de recalque mais econômico que deve ser usado é de:

A exposição de tubos de PVC à luz solar pode comprometer sua resistência e torná-los inadequados para uso em instalações de água fria.

Os bueiros são estruturas hidráulicas, construídas nos pontos baixos dos vales, objetivando permitir a passagem das águas dos talvegues sob as obras de terraplenagem. São constituídos de condutos simples, geralmente retilíneos e com extensão limitada, constituídos essencialmente de três partes: a boca de entrada, a montante, o corpo da obra e, a jusante, a boca de saída. Quando as extremidades de montante e de jusante de um bueiro não se encontram submersas, ou seja, existe uma superfície livre ao longo de todo o conduto, diz-se que ele está funcionando como canal.

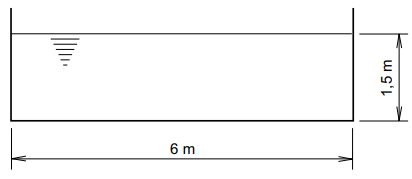

Para dar vazão às águas pluviais de uma bacia hidrográfica e evitar inundações foi projetado o canal retangular, com largura de 6 m e altura de água de 1,5 m, como ilustrado na figura a seguir.

Dado:

Fórmula de Manning:

$Q=\frac{A.R{H}^{2{/}_3}.i^{1{/}_2}}{n}$ onde:

Q = Vazão em m³/s;

A = Área molhada em m²;

RH = Raio Hidráulico em m;

i = declividade;

n = rugosidade.

O canal deve ser construído com declividade de 1% e a rugosidade do canal é igual a n = 0,015. A vazão calculada pela fórmula de Manning, em m³/s, é

Em uma instalação de água quente, a tubulação que liga o ramal à peça de utilização é denominada:

Durante o escoamento interno de tubulações, as partículas do fluido sofrem uma forte influência das paredes, alterando a energia do sistema e influenciando as partículas vizinhas por meio da viscosidade e da turbulência.

Esse fenômeno é conhecido como:

A turbina Francis é classificada como de impulso, enquanto a turbina Pelton pertence à categoria das turbinas de reação.

Um engenheiro precisa projetar um sistema de bombeamento com vazão de 40 l/s para uma altura manométrica de 40 m. Essa condição pode ser obtida colocando-se duas bombas iguais, com capacidade e altura manométrica, respectivamente, de:

Em uma bacia hidrográfica com área de 86,40 km² e precipitação anual de 730 mm, todas as águas superficiais serão drenadas por um único canal. Se o coeficiente de escoamento superficial é 0,20, a vazão estimada no canal é

Assinale a alternativa que apresenta o raio hidráulico do canal apresentado:

De acordo com a equação de Manning para a verificação da vazão máxima escoada abaixo:

$Q=\frac{1}{n}\ast R_h^{\frac{2}{3}}\ast A\ast i^{1/2}$

A letra i corresponde a:
