Questões de Concurso sobre Instalações Hidrossanitárias

Sobre captação de águas pluviais, analise a imagem a seguir:

(Fonte: JÚNIOR, Roberto de Carvalho. Instalações prediais hidráulico-sanitárias: princípios básicos para elaboração de projetos. São Paulo: Blucher, 2014. 1ª ed. digital 2018. 262p.)

A associação está correta em

No sistema elevatório de água de um edifício residencial foram instaladas duas bombas centrífugas iguais de 5 CV de potência, ligadas em paralelo, para vencer a altura manométrica de 60 m. Se o rendimento das bombas é igual a 80%, a vazão de água do sistema de recalque é:

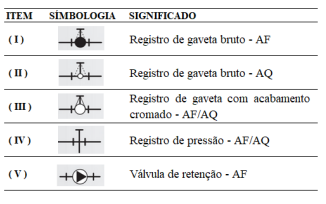

De acordo com algumas simbologias para projeto de instalações hidráulicas prediais (água fria e quente), analise as afirmações a seguir:

É incorreto o que se afirma em:

Os hidrômetros taquimétricos são indicados para a medição de maiores vazões, ao passo que os hidrômetros volumétricos são mais utilizados para a medição de menores vazões.

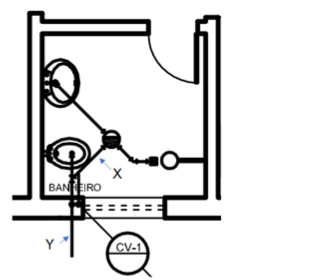

A figura a seguir apresenta parte da instalação hidrossanitária de uma residência unifamiliar com 1 pavimento.

Tabela 1

Tabela 2

Nessa instalação, supondo que o ramal de descarga do vaso sanitário não pode ser reduzido, os diâmetros das tubulações X e Y são dados, respectivamente, por

Em uma reunião sobre saneamento básico, foram discutidos aspectos referentes a sarjetas.

Esses elementos estão relacionados aos serviços de

Você, como engenheiro civil, foi chamado para fazer uma reforma em um edifício. Nesse edifício, você percebeu, pelo projeto anterior, que os ramais de descarga e esgoto estavam com 0,5% de declividade em tubulações com diâmetro nominal de 75 mm. Diante dessa constatação, você percebe que

Quanto às peças mostradas, a seguir, utilizadas em instalações hidrossanitárias de edificações, relacione o número correspondente a cada imagem à sua correta descrição e marque a alternativa que apresenta a sequência CORRETA:

Podem ser descartados sem restrições os resíduos para os quais não foram desenvolvidas tecnologias ou aplicações economicamente viáveis que permitam sua reciclagem ou recuperação.

Não corresponde a uma instalação hidráulica ou sanitária de água quente:

O tubo ventilador é a tubulação do sistema hidráulico de abastecimento de água fria, que permite ingresso de ar em tubulação em caso de esvaziamento ou em caso de ocorrer pressão inferior à atmosférica em seu interior e a servir como meio de proteção não localizada contra

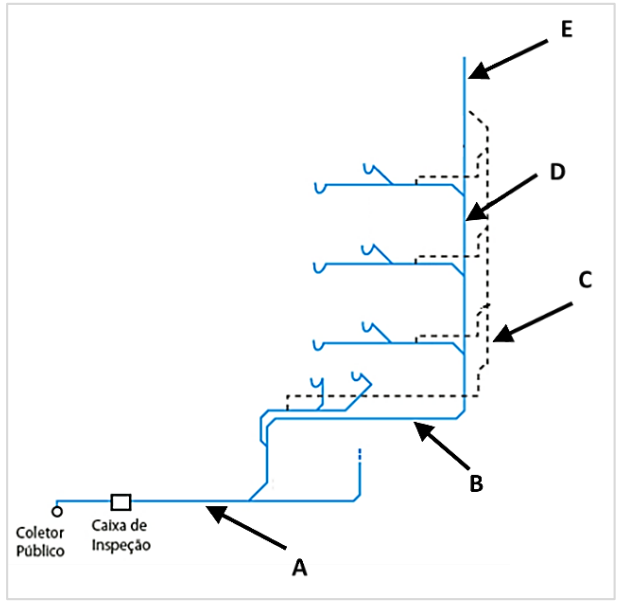

A figura a seguir mostra um corte transversal do sistema de esgoto sanitário de um edifício

O tubo ventilador primário está indicado pela letra:

No que se refere aos conhecimentos de projeto hidráulico/hidrossanitário predial em geral, é correto afirmar que

O elemento do sistema de esgotamento sanitário indicado pelo número 2 é conhecido como caixa:

No que tange ao saneamento do meio e seus dispostos sobre normas gerais para construção, reconstrução e instalação, as alterações de projeto aprovado só poderão ser feitas mediante aprovação:

Para compor o sistema hidráulico de uma casa, é preciso escolher diversos materiais e estes devem ser adequados ao seu funcionamento, que consiste em captar, armazenar e transportar diferentes fluidos, sejam estes esgotos sanitários, água quente ou mesmo água fria. Dados os tipos de tubulações abaixo, assinale alternativa que não é recomendada para água quente:

No dimensionamento de uma edificação no que tange ao projeto hidrossanitário, é, em geral, necessário utilizar, em reservatórios, uma tubulação de saída de água com a função de verter a água em demasia no caso de falha no sistema de torneira boia e evitar o vazamento da água para dentro da edificação. Popularmente conhecida como “ladrão”, essa tubulação é nominada também de:

Um engenheiro deseja projetar uma tubulação de esgoto sanitário com 100 mm de diâmetro, considerando tensão trativa na tubulação de 1,0 Pa, para que haja garantia de autolimpeza. Nesse projeto, é admitido que a lâmina d’água na tubulação será de 50 mm e o peso específico do fluido será de 10 kN/m³. Nessas condições, a declividade da tubulação deverá ser de:

Considerando que as instalações prediais de água fria, estas devem ser projetadas de modo que, durante a vida útil do edifício, atendam aos seguintes requisitos:

I.Preserve a potabilidade da água;

II.assegurar o fornecimento de água de forma contínua, em quantidade adequada e com pressões e vazões compatíveis com o funcionamento previsto dos aparelhos sanitários, peças de utilização e demais componentes e em temperaturas adequadas ao uso;

III.considerar acesso para verificação e manutenção;

IV.Proporcionar equilíbrio de pressão da água fria e da água quente a montante de misturadores quando empregados;

V.Evitar níveis de ruído inadequados a ocupação dos ambientes.

Tendo lido os itens de I a V, pode-se afirmar que:

Na construção de um sistema de redes coletoras de esgoto, as caixas de passagem podem ser substituídas por conexões, nos casos de mudanças de direção e de declividade, nas situações em que as deflexões das caixas coincidirem com as deflexões dessas peças.
