Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

Bloco de coroamento ou bloco sobre estacas é um elemento estrutural de concreto armado, que é moldado in loco, cuja função é transmitir as cargas que chegam na estrutura para as fundações profundas, que são as fundações do tipo estacas ou tubulões. Se um pilar apresenta-se submetido a uma carga de 2.800 kN, o melhor bloco de coroamento, se forem utilizadas estacas com carga admissível de 1.300 kN, é:

Conforme NBR 7190 – Projeto de Estruturas de Madeira, define: As ações são as causas que provocam o aparecimento de esforços ou deformações nas estruturas. As forças são consideradas como ações diretas e as deformações impostas como ações indiretas. As ações que ocorrem com valores cuja variação é significativa durante a vida da construção é denominada:

Acerca das características apresentadas pela ABNT NBR 6.122/2022 – Projeto e execução de fundações para as estacas pré-moldadas de concreto, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

( ) Podem ser de concreto armado ou protendido, vibrado ou centrifugado, com qualquer forma geométrica da seção transversal.

( ) Podem ser emendadas, desde que resistam a todas as solicitações que nelas ocorram durante o manuseio, a cravação e a utilização.

( ) O aproveitamento das sobras de estacas, resultantes da diferença entre a estaca efetivamente levantada e a estaca arrasada, não é permitido.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

A construção de uma edificação envolve a solicitação de um alvará, emitido pela administração do município. Esse documento só é concedido de posse de um projeto aprovado na prefeitura. Para a aprovação do projeto arquitetônico, devem-se cumprir as etapas exigidas, tais como pagamento de taxas e submissão dos desenhos.

Assinale a alternativa que apresenta qual dos projetos abaixo deve ser entregue à prefeitura, junto ao projeto arquitetônico para solicitação de alvará de construção.

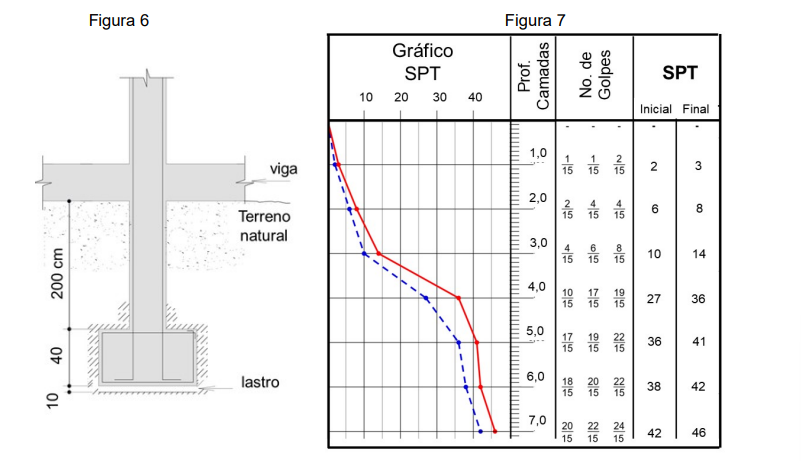

Uma sapata isolada quadrada com B = 1,00 m e com cota de assentamento de -2,5 m, conforme mostrado na Figura 6, deverá suportar uma carga solicitante de projeto de 31 tf.

Considerando os resultados do ensaio SPT indicados na Figura 7 e que o bulbo de tensões da sapata possui comprimento L = 2 · B., a tensão solicitante de projeto da sapata e a tensão admissível do solo para esta sapata são, respectivamente,

Deseja-se dimensionar uma sapata, que será colocada em um solo formado por areia úmida, cuja tensão normal admissível é de 200.000 Pa. A força que a sapata irá transmitir para esse solo é de 20.000 N.

Com base nesse caso hipotético, assinale a alternativa que apresenta a área mínima da superfície inferior da sapata que estará em contato com o solo.

Em relação às sapatas isoladas ou blocos, é importante destacar que, em planta, estes elementos não podem ter dimensões inferiores a:

No que diz respeito à execução de serviços de fundação, analise as afirmações a seguir:

I.A nega é uma medida da penetração permanente de uma estaca, causada pela aplicação de um golpe de martelo ou pilão, sempre relacionada com a energia de cravação. Dada a sua pequena grandeza, em geral, é medida para uma série de dez golpes.

II.Na execução de fundações rasas do tipo sapata isolada, estas devem possuir uma profundidade mínima de 1,00 em relação ao nível superior da viga baldrame conectada à referida estaca.

III.Em Estacas Strauss, a concretagem é realizada lançando-se o concreto e retirando-se gradativamente o revestimento com o guincho manual e simultâneo apiloamento do concreto.

É correto o que se afirma em:

Supondo-se que uma construção no centro da cidade esteja se iniciando com o Engenheiro delimitando que as fundações sejam feitas por estacas (fundações profundas). Existem muitas construções vizinhas, inclusive de edificações antigas, das quais não se tem informações da integridade estrutural. Considerando-se que patologias nas obras vizinhas podem ocorrer pela vibração excessiva na construção, uma alternativa que NÃO seria considerada para essa fundação é:

No que tange às fundações, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) Estacas de madeira podem ser utilizadas como fundação permanente de uma estrutura.

(_) Radier é um tipo de fundação profunda.

(_) Estacas hélice contínua constituem um tipo de fundação superficial.

Para a execução de trabalhos de aterro e reaterro das cavas de fundação, é recomendado o uso de

No projeto de pavimentação, as camadas de base e sub-base têm um papel crucial na distribuição das cargas e na estabilidade do pavimento. Qual a principal função da camada de sub-base em um pavimento asfáltico?

No que diz respeito às fundações em edificações, analisar os itens abaixo:

I. Fundações indiretas são aquelas em que o comprimento é preponderante sobre a seção transversal, por exemplo, uma estaca.

II. Na execução de fundações diretas, o solo deve possuir uma capacidade de suporte suficientemente adequada para receber as cargas da estrutura superior.

III. Estacas são utilizadas para a transmissão de esforços às camadas superficiais do terreno, apenas.

Estão CORRETOS:

No projeto e na execução de fundações, a estaca moldada in loco e executada pela cravação, por meio de sucessivos golpes de um pilão, de um tubo de ponta fechada por uma bucha seca, constituída de pedra e areia, previamente firmada na extremidade inferior do tubo por atrito, além de possuir base alargada e ser integralmente armada, é denominada estaca

O radier é um elemento de fundação rasa dotado de rigidez para receber e distribuir mais do que qual porcentagem das cargas da estrutura?

Todas as partes de fundações rasas em contato com o solo, como sapatas e vigas de equilíbrio, devem ser concretadas sobre um lastro de concreto não estrutural a ser lançado sobre toda a superfície de contato solo-fundação, com espessura mínima de

Nos procedimentos executivos de fundações rasas, diretas ou superficiais, no caso de serem utilizados equipamentos mecânicos para escavação em solos, a profundidade de escavação com esses equipamentos deve ser interrompida a uma certa altura acima da cota de assentamento prevista, devendo a parcela final da escavação ser removida manualmente.

Essa altura mínima acima da cota de assentamento, recomendada por norma de execução de fundações, em centímetros, é de

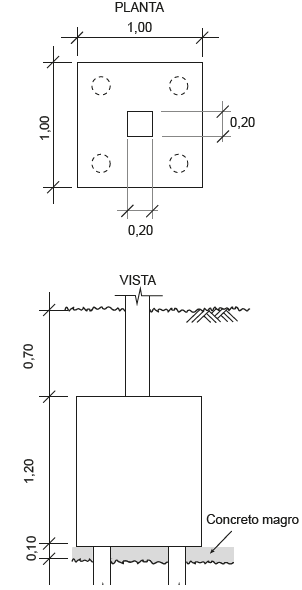

A Figura a seguir esquematiza parte de uma fundação que será executada.

CROQUI ESQUEMÁTICO

Cotas em Metros

A escavação será feita com 0,50 m a mais para cada lado do bloco de coroamento. O concreto magro será executado em toda a área do fundo escavado. Após a concretagem do concreto magro, do bloco de coroamento, e do pescoço do pilar e após a retirada da forma, será feito o reaterro.

Considerando-se apenas os volumes geométricos (sem o empolamento do solo), o volume de solo que será necessário para ocupar o espaço vazio (sem considerar a compactação), em metros cúbicos, é de

Na montagem do gabarito para locação das fundações de uma certa obra, não havia equipamentos específicos que garantissem a perpendicularidade entre as faces L1 e L2 do gabarito. Dispondo-se apenas de trena, a perpendicularidade entre as direções L1 e L2 foi garantida por medidas marcadas a partir de P0 (vértice do gabarito no encontro de L1 com L2):

• na direção L1, foi marcado o ponto P1, distando 2,0 m do vértice;

• na direção de L2, foi marcado o ponto P2, distando 1,50 m do vértice.

Assim, para que P0P1 seja perpendicular a P0P2, a distância P1P2, em metros, deve ser de

No projeto e execução de fundações, a dimensão mínima em planta, das sapatas isoladas ou dos blocos, é
