Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

Marque a alternativa correta, quanto aos requisitos técnicos para a execução de fundações do tipo estaca raiz.

Feita a marcação da obra, pode-se dar início à execução das fundações. Assinale a alternativa que se refere ao tipo de fundação descrito no texto abaixo:

É uma laje sobre o solo, feita com concreto (armado ou reforçado com fibras de aço), que ocupa toda a área onde vai ficar a edificação. Dessa forma, o peso/carga da edificação é distribuído de modo uniforme sobre toda a superfície.

As determinações dos pesos de componentes construtivos são de grande importância para o dimensionamento das fundações de uma edificação. Dependendo da probabilidade de atuação das ações permanentes, essas podem ser consideradas como ações variáveis em casos específicos e devem ser consideradas. Para um tijolo cerâmico maciço com a espessura nominal de 11,5 cm e com 1 cm de revestimento por face, com essas informações de base, o item a seguir que deve ser o peso considerado por norma é

No dimensionamento de uma estaca submetida à compressão com tensão média superior a 5 MPa, o coeficiente mínimo de segurança global igual a 2 não precisa ser considerado, pois não influencia na estabilidade estrutural da fundação.

A grandeza fundamental para o projeto de fundações profundas por estacas é a carga admissível, se o projeto for feito considerando fator de segurança global e valores característicos, ou a força resistente de cálculo, quando for feito considerando coeficientes de ponderação e valores de cálculo. Na escavação para execução do bloco sobre as estacas com auxílio de máquinas (retroescavadeira ou similar), devem ser observadas as seguintes condições, de acordo com a ABNT NBR 6122/2022:

I. Todas as estacas dos blocos assim escavados devem ser rigorosamente inspecionadas após as escavações, no intuito de serem avaliadas quanto à integridade estrutural.

II. Caso a inspeção lance alguma dúvida quanto à integridade estrutural de alguma estaca, essa deve ser reavaliada.

III. As caçambas (conchas) dos equipamentos utilizados para tal operação não podem possuir largura superior a 50% do espaço disponível entre as estacas do bloco a ser escavado.

Quais estão corretas?

Analise a afirmativa a seguir.

Elemento de fundação profunda em que, pelo menos, na etapa final da escavação do terreno, faz-se necessário o trabalho manual em profundidade para executar o alargamento de base ou, pelo menos, para a limpeza do fundo da escavação, uma vez que neste tipo de fundação as cargas são resistidas preponderantemente pela ponta.

A afirmativa refere-se a qual tipo de fundação profunda?

Sidneia, engenheira civil, dimensionou a fundação de uma pequena unidade de saúde. Ela definiu que seriam necessárias 50 estacas do tipo broca de 25 cm de diâmetro, todas com a mesma profundidade. Sabendo que todas as brocas possuem a profundidade mínima admissível normativa, assinale a alternativa que indica volume mais próximo de concreto necessário para a concretagem dessas 50 estacas do tipo broca.

OBS: Desconsidere perdas na concretagem.

De acordo com a ABNT NBR 6122:2022, todas as partes da fundação rasa (direta ou superficial), como sapatas e vigas de equilíbrio, devem ser concretadas sobre um lastro de concreto simples (não estrutural). Esse lastro deve cobrir toda a área de contato entre o solo e a fundação. Em terrenos rochosos, sua função principal é a regularização da superfície, podendo ter espessura variável, mas respeitando um valor mínimo exigido pela norma. A espessura mínima recomendada para o lastro de concreto não estrutural em fundações rasas é de:

A conta de arrasamento é o nível em que deve ser deixado o topo da estaca ou tubulão, de modo a possibilitar a integração estrutural entre o elemento de fundação e

Para o dimensionamento de uma sapata de fundação, tem-se a seguinte situação: pilar com seção de 30 cm x 70 cm, carga total proveniente do pilar de 120 toneladas (força), sendo necessário considerar 10% de carga extra, tensão admissível do solo de 2,5 Kgf/cm². A área da base da sapata para suportar a carga será de, aproximadamente:

No projeto de uma fundação há uma sapata retangular de 2,00 m x 1,50 m que recebe a carga de um pilar de 210 kN e está projetada para um solo cuja tensão admissível é 0,08 MPa. A colocação de um reservatório superior provocou uma alteração nesse projeto, acarretando um acréscimo de 60 kN na carga desse pilar. O projetista responsável optou por manter as medidas da sapata e precisou decidir se a construção poderia ser mantida na mesma localização (I) ou se precisaria ser deslocada para outra área (II), cujo solo tem as mesmas características, porém sua tensão admissível é 50% maior que a da posição (I).

Para tomar sua decisão, esse projetista realizou cálculos considerando exclusivamente a nova condição de carga do pilar, e concluiu, acertadamente, que

O bloco de fundação de concreto armado de duas estacas, representado na figura a seguir, está submetido a uma carga concentrada de 520 kN.

Para o dimensionamento desse bloco, a força de compressão nas bielas é igual a

Um pavilhão de aulas com 4 pavimentos, além do térreo, será construído. Considere que a carga total estimada por m² de laje, p, é de 15 kN/m² e que a área de influência de um determinado pilar é igual a 11 m².

Desconsidere, para os cálculos, eventuais pesos próprios e coeficientes de segurança.

Determine a área necessária para a sapata isolada do referido pilar, tendo em vista que o estudo do solo indicou uma tensão admissível igual a 0,20 MPa:

Relacione os métodos empregados para a cravação de estacas pré-moldadas listadas a seguir às respectivas descrições.

1. percussão

2. vibração

3. prensagem

( ) utilização de pilões de queda livre ou automáticos.

( ) utilização de macacos hidráulicos que reagem contra uma plataforma com sobrecarga ou contra a própria estrutura.

( ) emprego de martelo dotador de garras, com massas excêntricas que giram em alta rotação.

Assinale a opção que indica a relação correta, na ordem apresentada.

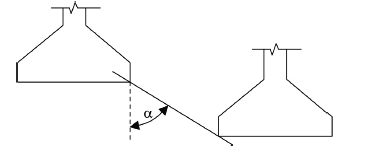

Considere o projeto para execução de fundações superficiais próximas, porém situadas em cotas diferentes, como mostrado a seguir:

No caso de solos resistentes, a reta de maior declive que passa pelos bordos das sapatas deve fazer, com a vertical, um ângulo de

Sobre as estacas assinale a INCORRETA:

“Pela facilidade construtiva e larga utilização em construções de pequeno porte, as fundações superficiais são, muitas vezes, executadas sem projeto...” (Milititsky et al., 2015). Segundo estes autores, é considerado exemplo de problema de execução de fundações diretas envolvendo aspectos relacionados com o solo de suporte:

Em uma obra, cuja fundação é composta por blocos sobre estacas pré-moldadas de concreto, uma forma simples de verificar a resposta à cravação das estacas é medir a nega, que significa a medida da

A tensão transmitida ao solo por uma sapata quadrada de lado = 2,10 m, que recebe uma carga centrada de 2.400 Kn é, em MPA:

Desprezando possíveis perdas, determine, aproximadamente, a quantidade de concreto necessária para concretar 7 estacas, com diâmetro de 30cm e profundidade de concreto de 5m:
