Questões de Concurso sobre Projeto de fundações ou Dimensionamento.

O serviço de cravação de estacas pré-moldadas de concreto vai ser executado em uma certa obra. Para testar os conhecimentos do técnico com relação aos comprimentos do uso de prolonga ou suplemento, o engenheiro supervisor montou a seguinte Tabela listando eventuais estacas sujeitas a situações excepcionais que demandariam o uso de prolonga ou suplemento:

O técnico observou que, por NÃO estarem em conformidade com as normas brasileiras, NÃO estariam adequados APENAS os comprimentos dos prolongas das estacas

Ao longo do projeto de execução de uma obra, um engenheiro vê a necessidade da implantação de cuma sapata que recebe uma carga de 288kN e que deve ser majorada com o fator 1,5 devido às características do solo e da própria sapata, no qual essa carga é transmitida por um pilar de seção quadrada. Para ter a segurança necessária, esse engenheiro verifica que a tensão admissível no solo é de σ_adm = 300.000 Pa. Assim, no detalhamento do projeto, considerando sua base, qual deve ser o valor do lado de quadrado dessa sapata?

Sapata é um elemento de fundação rasa (direta ou superficial), executado em concreto armado, muito utilizado na construção de casas e edifícios.

Sobre os procedimentos de execução das sapatas, é correto afirmar que:

Em relação à execução e dimensionamento de fundações profundas, assinale a alternativa incorreta.

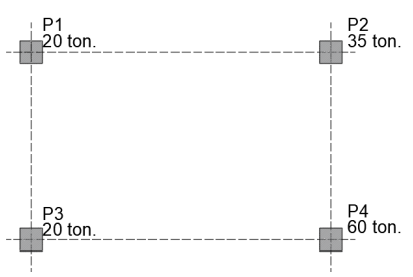

Considerando a planta de cargas ilustrada abaixo com cargas de cálculo em toneladas, e um solo para execução de sapatas com tensão admissível de 5kg/cm², quais as dimensões de dimensionamento das bases das sapatas para os pilares P1, P2, P3 e P4 respectivamente?

Na proposta do projeto de fundações para um novo empreendimento, ocorreu uma redução de carga devido à utilização de viga alavanca. Para tanto, a fundação deverá ser dimensionada considerando-se apenas X% dessa redução. Quando a soma dos alívios totais puder resultar em tração na fundação do pilar aliviado, sua fundação deve ser dimensionada para suportar a tração total e pelo menos Y% da carga de compressão desse pilar (sem alívio). Os valores de X e Y são, correta e respectivamente:

Sobre as recomendações da ABNT NBR 6122:2022, analise as assertivas abaixo:

I. Para determinação do peso próprio das fundações, deve ser considerado o peso próprio de blocos de coroamento ou sapatas, ou no mínimo 5% da carga vertical permanente.

II. Quando ocorre uma redução de carga devido à utilização de viga alavanca, a fundação deve ser dimensionada considerando-se apenas 50% dessa redução.

III. Quando a soma dos alívios totais, gerados por vigas de alavanca, puder resultar em tração na fundação do pilar aliviado, sua fundação deve ser dimensionada para suportar a tração total e pelo menos 50% da carga de compressão deste pilar (sem alívio).

Quais estão corretas?

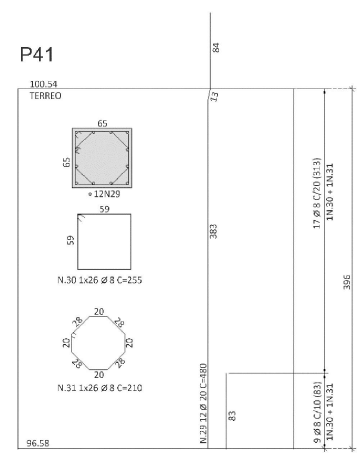

No detalhamento da armadura do lance em destaque do pilar P41, indicado no desenho a seguir:

Para qual função as posições N.30 e N.31 são destinadas?

Analise as assertivas e assinale a alternativa correta, no que se refere às fundações de obras prediais em geral.

I. Os sapatas são elementos estruturais de grande rigidez, ligados por vigas denominadas “baldrames” e suportam somente esforços de compressão simples.

II. Os alicerces, também denominados de blocos corridos, são utilizados na construção de pequenas residências e suportam as cargas provenientes das paredes resistentes, podendo ser de concreto, alvenaria ou de pedra.

III. Os blocos não trabalham apenas à compressão simples, mas também à flexão, devendo, neste caso, serem executados incluindo material resistente à tração.

IV. O processo de cravação de estacas mais utilizado é o de cravação dinâmica, onde o bate-estacas utilizado é o de gravidade.

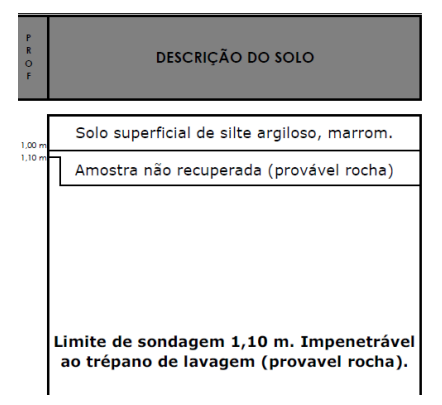

Para construção de uma edificação com cargas verticais na fundação entre 6 a 15 tf foi realizado o laudo de sondagem SPT, que resultou em todos os furos o resultado ilustrado abaixo:

A partir do laudo SPT fornecido, qual das alternativas abaixo é a fundação mais adequada e viável a ser adotada para a edificação?

Sobre fundação moldada in loco, marque V para as afirmativas verdadeiras e F para as falsas:

( ) A profundidade de cada estaca e o diâmetro é definida pelo engenheiro estrutural.

( ) Em casa térrea o padrão é de 5 metros de profundidade.

( ) Em muro de divisa a perfuração pode ser executada com cavadeira.

A sequência está correta em:

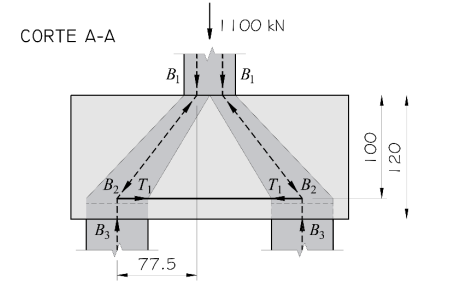

Um pilar de uma edificação transmite uma carga de 1100 kN para o solo através de um bloco de fundação de concreto armado apoiado sobre duas estacas, conforme representado na Figura 12.

Figura 12

Com base na figura acima, assinale a alternativa que apresenta a intensidade das forças de Compressão e de Tração que devem ser absorvidas pelo bloco de fundações.

Na construção civil, o sub-leito refere-se ao terreno de fundação onde será apoiado(a):

O radier é executado em obras de fundação quando a área das sapatas ocuparem cerca de 40% da área coberta pela construção ou quando se deseja anular os recalques diferenciais.

Uma estaca, com 20 m de comprimento e com seção transversal quadrada de lado 20 cm, encontra-se cravada em argila com resistência não drenada constante e igual a 100 kPa ao longo da profundidade. Considerando apenas o atrito lateral nessa estaca e admitindo tensão cisalhante máxima resistida ao longo da estaca igual à resistência não drenada do solo, a máxima carga sustentada por essa estaca vale:

Assinale a alternativa que apresenta um tipo fundação profunda marcada por ter uma base alargada, alcançada introduzindo-se no terreno uma certa quantidade de material granular ou concreto, por meio de golpes de um pilão. O seu fuste pode ser moldado no terreno com revestimento perdido ou não, ou ser constituído por um elemento prémoldado:

Em uma obra afastada do centro urbano onde os primeiros metros de solo possuem baixa resistência e que o lençol freático esteja a 1 metro de profundidade o mais adequado seria executar uma fundação do tipo:

O estudo preliminar corresponde à primeira aproximação feita pelo projetista. Nesta etapa, diferentes soluções podem coexistir. Durante o estudo preliminar os seguintes documentos devem ser apresentados, EXCETO:

Existem diversas variáveis a serem consideradas para a escolha do tipo de fundação. Numa primeira etapa, é preciso analisar os critérios técnicos que condicionam a escolha por um tipo ou outro de fundação. Com base nessas informações analise as seguintes afirmativas:

I – A posição do nível da água não interfere na escolha do tipo de fundação.

II – é necessário verificar a compressibilidade e resistência do solo antes da escolha do tipo de fundação.

III – Tipos de estruturas e fundações vizinhas influenciam na escolha do tipo de fundação.

IV – Custo e prazo de execução não interferem na escolha da fundação.

Está correto o que se afirma em:

Identifique abaixo as afirmativas verdadeiras (V) e as falsas (F) em relação a sapatas “corridas”.

( ) Sapata sujeita à ação de uma carga distribuída linearmente ou de três ou mais pilares ao longo de um mesmo alinhamento, desde que representem menos de 90% das cargas da estrutura.

( ) Sapata comum a dois pilares ou a mais do que dois pilares quando não alinhados desde que representem menos de 50% das cargas da estrutura.

( ) É um elemento de fundação rasa dotado de rigidez para receber e distribuir mais do que 70% das cargas da estrutura.

Assinale a alternativa que indica a sequência correta, de cima para baixo
