Questões de Concurso sobre Resistência dos Materiais e Análise Estrutural

Analise as seguintes opções sobre aço de armadura passiva e assinale a afirmativa INCORRETA.

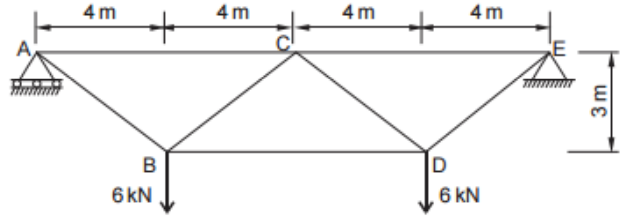

A treliça isostática da figura foi montada com perfis de aço com área da seção transversal de 10 cm2 e está submetida a duas cargas concentradas de 6 Kn.

Se o módulo de elasticidade do aço for 200 GPa, o alongamento da barra AB, em mm, será

Nos sistemas estruturais denominados treliças planas, a hipótese levantada para seu dimensionamento se refere à:

É possível afirmar que, em relação aos eixos baricêntricos, as coordenadas do centro de gravidade de uma superfície circular plana de raio R valem:

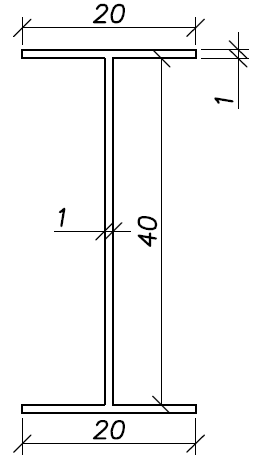

Um pilar será executado empregando um perfil metálico de seção “I” conforme mostra a figura a seguir. Este pilar tem 6 m de comprimento. Uma carga vertical de 800 kN, centrada, é aplicada em seu topo e distribui-se homogeneamente na seção transversal. Considerando que o módulo de elasticidade do material é de 210 GPa qual a deformação sofrida pelo pilar após receber o carregamento previamente descrito? (As dimensões na figura são indicadas em centímetros).

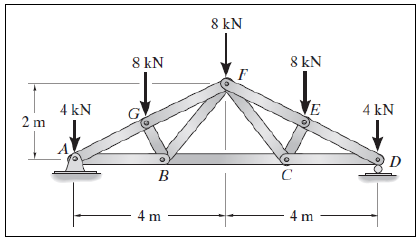

Analise os membros da estrutura a seguir.

Presumindo que todos os membros estejam conectados por pinos ̅𝑨̅̅𝑮̅ = ̅𝑮̅̅𝑭̅ = ̅𝑭̅̅𝑬̅ = ̅𝑬̅̅𝑫̅, qual o membro da estrutura anterior apresenta maior esforço?

(Considere: Seno 26,565° = 0,447; Seno 63,43° = 0,894; Seno 53,13° = 0,799.)

Assinale a alternativa correta:

Uma viga bi apoiada com 6m de comprimento e uma carga distribuída de 550kN/m, possui o momento no meio do vão:

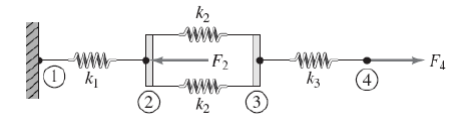

Para o sistema de molas mostrado na figura, onde k₁, k₂, k são as constantes de mola e F₁, F₂, F₃ são forças, é correto afirmar, quando da formulação da solução desse sistema pelo Método dos Elementos Finitos, que

O pilar circular (figura) serve de apoio a uma caixa d' água. Quando da vibração desse sistema estrutural devido à ação de força horizontal, desprezando-se a massa do pilar, qual é a sua frequência natural de vibração?

Dados:

1) a caixa d'água cheia pesa 1.000 kN;

2) rigidez do sistema caixa d'água-coluna k=10.000 kN/m;

3) aceleração da gravidade igual a 10 m/s²

.

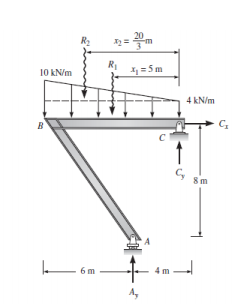

Calcule as reações de apoio no pórtico planos mostrado na figura.
