Questões de Concurso sobre Terraplenagem

O empolamento do solo é um fenômeno relevante em obras de terraplenagem e movimentação de terras, pois o volume do material pode aumentar após a escavação devido à sua estrutura e ao teor de umidade. Em um determinado projeto, a escavação prevista é de 100 m³, e a taxa de empolamento do solo é de 25%. Sabendo que cada caminhão utilizado no transporte comporta 5 m³, assinale a alternativa que apresenta a quantidade mínima de caminhões necessária para transportar todo o solo escavado.

Com base nas especificações do serviço de cortes na terraplenagem, assinale a alternativa correta:

Para uma obra de terraplenagem, foi necessário executar o corte de solo de um terreno. Para o transporte do solo, foram feitas 100 viagens de caminhões com caçambas de 6 m3 cada. Considerando que o empolamento do solo escavado é de 20%, o volume de corte do terreno é de

A terraplanagem compreende um conjunto de atividades externas à movimentação e preparação do solo para a execução de obras civis, como rodovias, edifícios e grandes projetos de infraestrutura. Para garantir a execução eficiente dessas tarefas, são empregados diversos equipamentos especializados, sendo que cada máquina possui uma função específica, e a escolha de qual utilizar depende das características do solo e do tipo de obra a ser realizada. Analise os itens a seguir e assinale a alternativa correta.

I - O rolo compactador é comumente usado para compactar solos granulares, como areia e cascalho. Ele pode ter tambor liso ou "pé de carneiro", sendo este último ideal para solos argilosos.

II - As pás-carregadeiras são máquinas usadas principalmente para carregar materiais em caminhões ou mover grandes volumes de terra e entulho em curtas distâncias. Elas possuem uma grande caçamba na frente e são altamente eficientes em obras de terraplanagem de grande porte.

III - As escavadeiras são usadas para nivelar grandes superfícies e dar acabamento ao terreno após as escavações e aterros. Elas possuem uma lâmina central ajustável que é utilizada para espalhar e regular a terra.

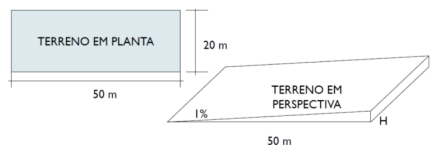

Considere o terreno indicado na figura abaixo. Nele será construída uma edificação. Para a terraplenagem do terreno, deverá ser realizado um corte do material (solo argiloso natural). Conforme indicado na Figura 2, a declividade do terreno é de 1%. Após o corte, o terreno ficará plano.

Figura 2

Considerando que todo o material retirado será deslocado para outra obra, e que o fator de empolamento do solo argiloso solto é de 1,50, o volume total a ser transportado (m³) será de:

A execução de aterros em obras de terraplenagem exige um rigoroso controle de compactação para garantir que o maciço de solo atinja as propriedades de resistência e deformabilidade especificadas em projeto. O processo é influenciado por diversos fatores, sendo a relação entre a umidade do material e a energia de compactação aplicada um dos mais importantes. Acerca do assunto, marque V para as afirmativas verdadeiras e F para as falsas.

(__)A umidade ótima de compactação é aquela na qual, para uma determinada energia de compactação, o solo atinge seu peso específico seco máximo. Trabalhar com umidades muito acima ou muito abaixo da ótima resulta em menores pesos específicos secos.

(__)O ensaio Proctor Normal e o ensaio Proctor Modificado utilizam a mesma energia de compactação, mas o segundo é aplicado a solos granulares e o primeiro a solos finos, resultando em curvas de compactação idênticas, porém com umidades ótimas distintas.

(__)O grau de compactação (GC) de um aterro é considerado satisfatório quando atinge, no mínimo, 100% da densidade aparente úmida máxima obtida no ensaio de laboratório, independentemente do teor de umidade do solo no momento da medição em campo.

(__)A compactação de um solo argiloso no ramo úmido da curva de compactação (umidade acima da ótima) tende a resultar em uma estrutura de partículas mais dispersa, com menor permeabilidade e maior compressibilidade quando comparado à compactação no ramo seco.

Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:

O movimento de terra é uma etapa essencial na construção civil, responsável pela modelagem do terreno para implantação das fundações e estruturas. As operações de corte, aterro, escavação de valas e aterro do caixão devem seguir critérios técnicos rigorosos para garantir estabilidade e evitar recalques. Acerca do assunto, marque V, para as afirmativas verdadeiras, e F, para as falsas:

(__)O aterro deve ser executado em camadas sucessivas compactadas, garantindo a densidade adequada do solo e evitando recalques diferenciais na estrutura.

(__)A escavação de valas pode ser realizada sem necessidade de contenção, pois a estabilidade do solo é garantida naturalmente pela sua compactação original.

(__)O corte do terreno deve ser feito considerando a topografia e as características do solo, evitando instabilidade em taludes e garantindo a segurança da obra.

(__)O aterro do caixão deve ser compactado corretamente para evitar recalques diferenciais, assegurando que as cargas sejam distribuídas uniformemente sobre as fundações.

A sequência está correta em

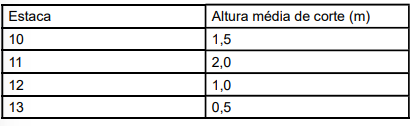

O serviço de terraplenagem em um trecho de uma rodovia compreende a realização de cortes, segundo as especificações da tabela a seguir:

Para esse serviço, as seguintes especificações são também informadas:

Unidade de estaqueamento adotada: 20m

Largura do trecho a ser escavado: 12m

Empolamento do material: 30%

Considerando que o material de corte não pode ser reaproveitado para aterros em outros trechos da estrada e que a altura de corte varia de forma linear entre as estacas, o volume de material que deve ser transportado para um bota-fora, em m³, após o serviço de terraplenagem, vale:

Um fiscal de obras e posturas analisa um projeto de terraplenagem para um novo loteamento e precisa entender o relevo original do terreno. Sobre a leitura de um desenho topográfico, analise as afirmativas a seguir.

I.As curvas de nível são linhas que unem pontos do terreno que possuem a mesma altitude (cota) em relação a um nível de referência.

II.Quando as curvas de nível estão muito próximas umas das outras, significa que o terreno naquele local é íngreme (possui alta declividade).

III.Quando as curvas de nível estão muito afastadas umas das outras, significa que o terreno naquele local também é íngreme.

Está correto o que se afirma em:

Em uma obra de um prédio será necessário realizar um aterramento de 1000m³ de volume, com peso específico seco de 18 kN/m³ e umidade de 10%. Foi realizado o estudo em uma área de empréstimo que tinha peso específico seco da ordem de 15 kN/m³ e umidade de 10%. Pergunta-se: quanto de volume na área de empréstimo precisará ser mobilizado para a execução do aterro?

A Terraplanagem compreende o conjunto de operações de escavação, carga, transporte, descarga e espalhamento. Nesse aspecto, pode-se afirmar que:

Em obras de infraestrutura terrestres, é necessária a realização de operações preliminares, como o desmatamento, destocamento, a limpeza das áreas e abertura e manutenção de caminhos de serviço. Em uma certa obra de terraplenagem em preparo para a implantação de uma estrada, empregou-se o caminho de serviço, que consiste em uma camada superficial granular aplicada diretamente sobre o subleito compactado e regularizado. Para esse tipo de caminho de serviço, é dado o nome técnico de

Durante a execução de um projeto de terraplenagem, é essencial seguir práticas adequadas para garantir a estabilidade e segurança da obra. Assinale a alternativa correta em relação ao processo de terraplanagem.

No desenvolvimento de projetos de terraplenagem, o cálculo das áreas das seções transversais é etapa essencial para a determinação dos volumes de corte, aterro ou mistos.

Antes do cálculo, é necessário definir elementos geométricos que caracterizam o projeto de seções transversais de corte, garantindo a precisão do levantamento e a compatibilidade com o terreno natural. Nesse contexto, analise o que compõe o projeto de seções transversais de corte:

I.Largura da plataforma de terraplenagem.

II.Inclinação da plataforma.

III.Inclinação dos taludes de corte e aterro.

IV.Declividade longitudinal do greide projetado.

São informações integrantes do projeto de seções transversais de corte as indicadas em:

A movimentação de terras é um conjunto de operações destinadas a adequar o terreno às condições previstas em projeto, envolvendo escavação, transporte, compactação e disposição de materiais. Entre os elementos fundamentais do planejamento estão as áreas de empréstimo e as áreas de bota-fora, que influenciam diretamente o balanço de volumes da obra. Nesse contexto, analise as asserções a seguir e a relação proposta entre elas:

I.As áreas de empréstimo são locais externos ao corpo da obra, utilizados quando a jazida natural ou o próprio terreno não fornecem, em quantidade ou qualidade adequada, o material necessário para compor os aterros previstos em projeto.

DESSE MODO

II.As áreas de empréstimo são acionadas quando o volume de corte disponível no trecho a executar é inferior ao volume total de aterro requerido, tornando insuficiente o equilíbrio de massas entre corte e aterro.

A respeito dessas asserções, assinale a opção correta:

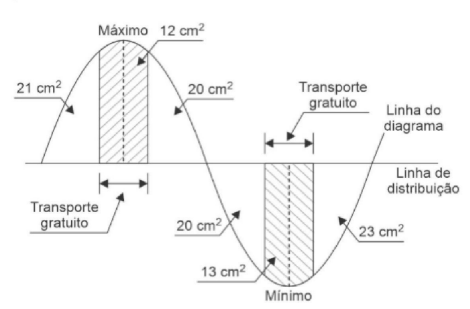

Considere, para o projeto de um novo acesso a uma rodovia que passa pelo município de São Paulo, o diagrama de massas a seguir:

Dados:

- Escala horizontal: 1 cm = 50 m

- Escala vertical: 1cm = 200 m³

- Custo do transporte: R$ 2,00/m³ - dam (decâmetro)

Para o projeto de terraplenagem da rodovia, o valor do custo de transporte para o trecho especificado no diagrama de massas é

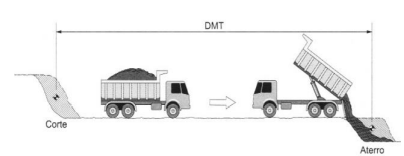

No orçamento de uma obra de terraplenagem, o custo de serviço de transporte do solo, do corte até o aterro, é estimado com base no produto entre o volume transportado e a distância média de transporte. Esse produto é chamado de

Um talude deve ser removido de um terreno e a equipe de topografia forneceu três seções transversais representativas, espaçadas regularmente a cada 20 metros, com as seguintes áreas:

· Seção 1: 85 m²

· Seção 2: 115 m²

· Seção 3: 120 m²

Com base nesses dados, utilizando a fórmula do prisma para cálculo de volume e considerando que o solo apresenta um empolamento de 10%, determine o volume natural do talude e o número de viagens necessárias para a remoção, utilizando 5 caminhões basculantes, cada um com capacidade de 12 m³.

Na execução de um projeto de terraplenagem para a implantação de uma nova via urbana, o engenheiro responsável deve garantir a correta execução dos taludes de corte e aterro para assegurar a estabilidade geotécnica do corpo estradal. A geometria dos taludes é um fator determinante para a segurança e durabilidade da obra. Considerando as práticas de terraplenagem, assinale a alternativa que descreve uma diretriz técnica adequada.

No levantamento planialtimétrico de um terreno quadrado ACGI com 1600 metros quadrados o topógrafo levantou 9 pontos, subdividindo o terreno em 4 quadrados idênticos de lados 20x20 metros. A tabela abaixo apresenta as coordenadas dos pontos e suas respectivas cotas. O engenheiro precisa, para atender o projeto, do terreno plano, nivelado na cota +100,00. Para isto ele deseja utilizar o método das alturas ponderadas, sabendo disto, qual será o volume de terra que será necessário retirar (bota fora)?
