Durante o levantamento de um trecho de estrada, foi implantada uma poligonal aberta, cujos ângulos horizontais foram medidos entre vértices sucessivos. Considerando a existência de inconsistências angulares identificadas por meio de referências externas de controle, tornou-se necessário aplicar um procedimento de ajustamento que redistribui proporcionalmente os erros angulares observados entre todos os ângulos medidos, com base no comprimento dos lados da poligonal.
Esse procedimento de compensação é conhecido como:
A
ajustamento por médias aritméticas.
B
cálculo altimétrico por nivelamento trigonométrico.
C
compensação angular pelo método de Transit.
D
ajuste de coordenadas por rotacionamento gráfico.
E
cálculo vetorial por interpolação altimétrica.
A topografia fornece os dados planialtimétricos necessários para a implantação precisa da edificação no terreno e para o cálculo de movimentação de terra. Acerca dos equipamentos utilizados em levantamentos topográficos e de suas funções básicas no campo, registre V, para as afirmativas verdadeiras, e F, para as falsas:
(__)A Estação Total é um instrumento eletrônico que permite a medição de ângulos horizontais, verticais e distâncias inclinadas com alta precisão.
(__)O nível topográfico é utilizado para a determinação de desníveis entre pontos do terreno, baseando-se em uma linha de visada horizontal.
(__)O receptor Global Positioning System (GPS) portátil comum de navegação garante precisão milimétrica em levantamentos estruturais.
(__)A mira estadimétrica é uma régua graduada (geralmente de 2 a 5 metros) usada em topografia com níveis ou teodolitos para medir distâncias indiretas e desníveis.
Após análise, assinale a alternativa que apresenta a sequência correta dos itens acima, de cima para baixo:
A
V, V, F, V.
B
F, V, F, V.
C
V, V, V, F.
D
V, F, V, F.
A situação em que toda a energia topográfica disponível entre as superfícies livres é integralmente consumida ao longo da tubulação, sem qualquer troca adicional de energia com o fluido, caracteriza:
A
A condição em que a linha de energia apresenta descontinuidades associadas exclusivamente à carga cinética, sendo a linha piezométrica coincidente com as superfícies livres dos reservatórios.
B
O caso em que as perdas distribuídas são desprezíveis frente às perdas localizadas, permitindo que a diferença de cotas seja expressa apenas pela soma dos coeficientes 𝐾 multiplicados pela carga de velocidade.
C
A configuração em que o balanço energético global se reduz à soma das perdas de carga distribuídas e localizadas, sendo a diferença de níveis entre reservatórios totalmente dissipada ao longo do escoamento.
D
O regime em que elementos intercalados fornecem ou retiram energia do fluido, exigindo a introdução de termos adicionais positivos ou negativos na equação de energia.
Em levantamento planialtimétrico, curvas de nível unem pontos de mesma cota; assim, mantendo-se a mesma equidistância vertical, a maior proximidade entre curvas indica, em regra, trecho de maior declividade.
C
Certo
E
Errado
A Figura 1 mostra a perspectiva de uma peça hipotética e a sua vista superior.
Figura 1- Perspectiva e Vista Superior de uma peça hipotética
A opção que mostra a representação do corte AA’ indicado na Figura 1 é:
A
B
C
D

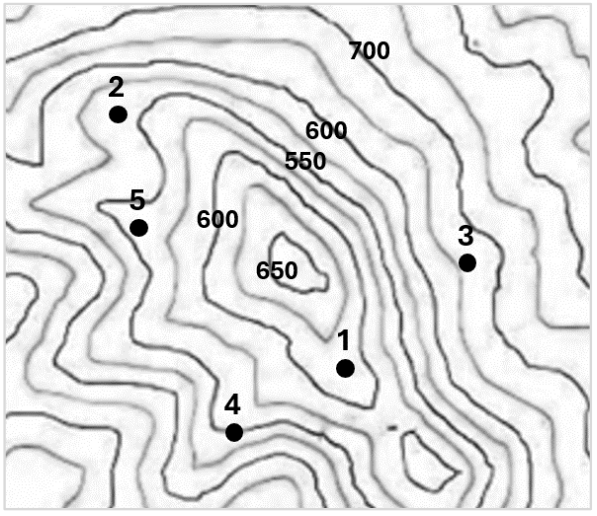

A figura a seguir mostra as curvas de nível de um terreno, na qual estão indicados 5 pontos.
Dos pontos indicados na figura, a maior diferença de nível ocorre entre os pontos:
A
1 e 4.
B
1 e 5.
C
2 e 3.
D
3 e 4.
E
3 e 5.

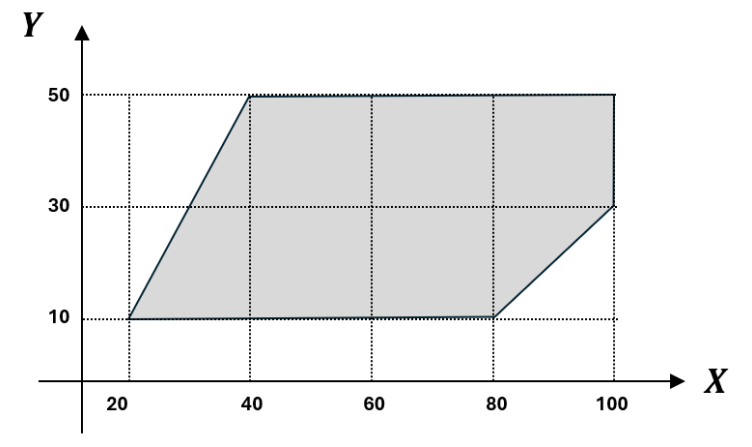

A área hachurada na figura a seguir mostra a localização de um terreno, cujas cotas dos vértices podem ser obtidas observando-se os valores das coordenadas nos eixos X e Y, indicadas em metro.
A área desse terreno, em m2, vale
A
2450.
B
2500.
C
2550.
D
2600.
E
2650.
As projeções cartográficas são utilizadas para representar a superfície curva da Terra em um plano, possibilitando a elaboração de mapas e cartas. É(São) característica(s) da projeção UTM (Universal Transversa de Mercator):
A
representar toda a superfície terrestre em um único plano contínuo.
B
dividir a Terra em fusos e utilizar coordenadas planas métricas.
C
preservar integralmente áreas, formas e distâncias simultaneamente.
D
utilizar exclusivamente coordenadas em latitude e longitude.
Ao levantar os limites de uma praça pública, foi adotado um método que parte de pontos de referência, coletando os detalhes do entorno da praça, para gerar uma planta topográfica. Esse método denomina-se:
A
Poligonação fechada.
B
Intersecção à ré.
C
Triangulação.
D
Intersecção à vante.
E
Irradiação.
A topografia fornece a base geométrica para o projeto e execução de estradas, permitindo a transposição fiel da planta para o terreno. No contexto das atribuições tecnológicas e operacionais, assinale a alternativa CORRETA.
A
O suporte técnico-pedagógico em topografia deve produzir ação educativa com a equipe, qualificando o diagnóstico territorial e o mapeamento de áreas vulneráveis do solo urbano.
B
A topografia aplicada restringe-se ao ambiente hospitalar de alta tecnologia, sendo proibida a entrada de agrimensores no domicílio de idosos com dificuldades de locomoção.
C
O profissional deve desencorajar a participação dos usuários locais na definição do traçado, visando manter a soberania absoluta dos teodolitos eletrônicos sobre os desejos da comunidade.
D
A identificação de erros de fechamento em poligonais viárias é uma tarefa burocrática inútil, que não possui relação com o Projeto de Saúde no Território ou com a autonomia discente.
E
O levantamento topográfico dispensa a realização de croquis de campo, devendo o técnico focar apenas na contagem mecânica de estacas fixadas por minuto para garantir a produtividade taylorista.
As projeções cartográficas são classificadas de acordo com diferentes metodologias, que visam o melhor ajuste da superfície a ser representada. As projeções podem ser classificadas de várias formas. Quanto a superfície de projeção tem-se, EXCETO:
A
Plana ou Azimutal: Quando a superfície de projeção um plano, a representação é feita trançando-se um plano tangente ou secante a um ponto da superfície terrestre;
B
Cônica: Quando a superfície de Projeção é um cone, a representação é feita imaginando-se um cone envolvendo a superfície terrestre que é em seguida desenrolado;
C
Cilíndrica: Quando a superfície de projeção é um cilindro, a representação é feita imaginando-se um cilindro envolvendo a superfície terrestre que é em seguida desenrolado;
D
Poli-Superficiais: Essa projeção cartográfica se dá pelo emprego de mais uma superfície de projeção (do mesmo tipo), com o objetivo de aumentar o contato com a superfície de referência a fim de reduzir as deformações.
E
Projeções Equivalentes ou Isométricas: Essas projeções mantêm constantes as dimensões das áreas representadas, sem as deformar.
Em um desenho topográfico, utiliza-se a escala de 1:250. Considerando essa representação, assinale a alternativa que apresenta corretamente a relação entre a medida no desenho e a distância real no terreno.
A
1 cm no desenho corresponde a 2,5 m no terreno.
B
1 cm no desenho corresponde a 25 m no terreno.
C
1 cm no desenho corresponde a 250 m no terreno.
D
4 cm no desenho correspondem a 1 m no terreno.
E
4 cm no desenho correspondem a 100 m no terreno.
Sempre que possível, é recomendável a transformação dos rumos em azimutes, tendo em vista a praticidade nos cálculos de coordenadas, por exemplo, e também para a orientação de estruturas em campo.
Assinale a alternativa correta em relação ao tema.
A
No segundo quadrante, o rumo é igual ao azimute menos 180∘(R=Az−180∘)
B
No primeiro quadrante, o rumo é igual ao azimute (R=Az)
C
No terceiro quadrante, o rumo é igual a 180∘menos o azimute (R=180∘−Az)
D
No terceiro quadrante, o rumo é igual a 180∘mais o azimute (R=180∘+Az)
E
No quarto quadrante, o rumo é igual ao azimute (R=Az)
Identifique abaixo as afirmativas verdadeiras ( V ) e falsas ( F ) no contexto da topografia.
( ) O levantamento planimétrico é suficiente para gerar modelos digitais de terreno (MDT) e calcular volumes de corte e aterro.
( ) As curvas de nível são linhas imaginárias que unem pontos de mesma cota ou altitude, sendo o principal elemento de representação altimétrica em uma planta horizontal.
( ) O nivelamento geométrico baseia-se na medição de ângulos verticais e distâncias inclinadas para a determinação indireta dos desníveis.
Assinale a alternativa que indica a sequência correta, de cima para baixo.
A
V • F • V
B
V • F • F
C
F • V • V
D
F • V • F
E
F • F • V
Durante a execução de um levantamento em campo com receptor por satélite, o técnico obteve valores numéricos em metros para Leste (E) e Norte (N) após o processamento dos dados. Esses valores correspondem
A
a ângulos horizontais medidos em relação ao norte magnético.
B
a distâncias inclinadas entre dois pontos consecutivos.
C
a altitudes ortométricas determinadas por nivelamento geométrico.
D
a coordenadas planas do ponto em um sistema projetado.
Considere que dois pontos A e B possuem coordenadas A (E = 2.000,00 m; N = 1.000,00 m) e B (E = 2.060,00 m; N = 1.080,00 m). Qual é a distância plana entre A e B?
A
75,00 m.
B
90,00 m.
C
100,00 m.
D
110,00 m.
E
120,00 m.
Acerca de projetos em levantamentos topográficos, quando determinado trecho da topografia de um terreno é representado por curvas aproximadamente ovais e concêntricas, nas quais os valores destacados nas curvas são crescentes em direção ao centro comum das curvas e, ainda, com grande proximidade entre as linhas de curva, indica-se:
A
uma elevação de terreno da curva de nível mais longa em direção ao centro em comum, no qual ocorre o pico, sendo o terreno de elevada inclinação
B
o talvegue de uma bacia, de baixa inclinação, delineando e destacando o curso de água
C
uma depressão no sentido da curva mais externa para o seu centro em comum, de baixa inclinação
D
uma depressão no sentido da curva mais externa para o seu centro em comum, de elevada inclinação
Na elaboração de produtos cartográficos e no desenvolvimento de levantamentos topográficos aplicados a projetos de engenharia e planejamento territorial, diferentes formas de representação da superfície terrestre são utilizadas, conforme o tipo de informação que se deseja evidenciar no desenho técnico. Essas representações permitem não apenas a identificação da localização e disposição dos elementos no espaço, como também a compreensão das variações de relevo existentes na área estudada, sendo fundamentais para a interpretação adequada de mapas, plantas e demais documentos técnicos. Considerando os conceitos relacionados às representações planimétrica e altimétrica, amplamente utilizados em cartografia e desenho técnico, assinale a alternativa CORRETA.
A
A representação planimétrica refere-se à variação de relevo do terreno, enquanto a altimétrica indica apenas a localização horizontal dos elementos.
B
A representação altimétrica permite identificar as diferenças de nível do terreno, sendo frequentemente representada por meio de curvas de nível.
C
A representação planimétrica e a altimétrica possuem a mesma finalidade, diferenciando-se apenas pelo tipo de escala adotada.
D
A representação altimétrica não é utilizada em projetos de engenharia, sendo aplicada exclusivamente em estudos geográficos.
Durante um levantamento altimétrico, o ponto A apresenta cota de 102,30 m. A partir desse ponto, realiza-se uma visada com leitura de ré de 1,20 m e leitura de vante de 2,05 m no ponto B. Com base nos dados apresentados, assinale a alternativa que apresenta corretamente a cota do ponto B.
A
103,50 m.
B
103,15 m.
C
101,75 m.
D
101,55 m.
E
101,45 m.
Na fase de detalhamento de um projeto viário, o topógrafo foi incumbido de criar um modelo digital do terreno para simular cortes e aterros. Para isso, utilizou um software de modelagem topográfica.
Esse tipo de software é utilizado para:
A
realização de levantamentos em tempo real com equipamentos GNSS.
B
análise de solos em profundidade por meio de perfurações simuladas.
C
geração de modelos tridimensionais baseados em dados topográficos coletados.
D
armazenamento de dados coletados sem possibilidade de edição gráfica.
E
registro fotográfico das condições do solo em áreas de escavação.
