Com relação aos sistemas de coordenadas geográficas, interprete as afirmativas a seguir:

I - O uso de sistemas de coordenadas geográficas é muito comum dentro de espacializações mais gerais, ou seja, com escalas menores.

II - Esses sistemas utilizam os graus para definir a latitude e a longitude e, quando necessário, também se estabelece um valor de altura para determinar uma localização na superfície da Terra.

III - As linhas de latitude são oblíquas à linha do Equador, a maior linha existente, e dividem a Terra em 180 seções espaçadas igualmente entre si, indo de Norte a Sul ou de Sul a Norte.

IV - Cada hemisfério (Norte e Sul) é dividido em 90 seções, representando um grau de latitude.

É incorreto o que se afirma em:

Como é denominada a forma ou a base cartográfica utilizada para representar uma parte da superfície da Terra?

Para a implantação de uma rede de esgotamento sanitário, realizou-se o levantamento topográfico de determinada rua. Sabe-se que, nessa obra, a distância entre PVs é igual a 85,00 metros e que já foram executados 10 PVs. Considerando que o PV inicial (PV01) foi executado na estaca 13 + 9,00 m, o estaqueamento do último PV (PV10) equivale a

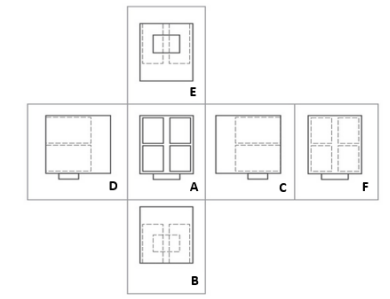

A Figura seguinte representa a projeção ortográfica no 1° diedro cujo método de Projeção define a representação ortográfica compreendendo o arranjo, em torno da vista principal, de algumas ou de todas as outras cinco vistas desse objeto. As vistas são organizadas como segue:

A: vista frontal, que deve ser a mais representativa, sendo a vista de referência.

B: vista superior, que deve ser posicionada abaixo da vista frontal.

C: vista lateral esquerda, que deve ser posicionada à direita da vista frontal.

D: vista lateral direita, que deve ser posicionada à esquerda da vista frontal.

E: vista inferior, que deve ser posicionada acima da vista frontal.

F: vista posterior, que deve ser posicionada à direita da vista C ou à esquerda da vista D.

Escolha a opção cuja afirmação esteja incorreta:

Em Topografia, o termo altitude geodésica refere-se à distância entre a superfície física e a elipsoidal, observada sobre a normal do lugar e considerada sobre o plano tangente ao elipsoide. Essa nomenclatura substitui o termo

Em um projeto de construção civil, a utilização da topografia é fundamental para garantir a conformidade com o terreno e a execução adequada da obra.

Assinale a alternativa que indica corretamente a principal atividade de responsabilidade de um topógrafo durante a fase preliminar de um projeto.

As distâncias são elementos lineares fundamentais para a topografia, pois para se caracterizar um terreno necessitam-se de figuras geométricas formadas por distâncias e ângulos. Marque a alternativa que NÃO é uma distância utilizada para os cálculos da topografia.

A altitude cuja superfície de referência é o elipsoide é denominada:

Assinale a alternativa que corresponde ao aparelho topográfico que consiste em uma tecnologia amplamente conhecida e utilizada para determinar a posição geográfica com alta precisão. Na topografia, o uso desses receptores permite a obtenção de coordenadas geodésicas de pontos no terreno:

Para que um instrumento topográfico alcance as precisões nominais indicadas pelo fabricante, ele deve garantir as seguintes condições geométricas:

Assinale (V) para verdadeiro, (F) para falso e marque a opção correta:

( ) O plano que contém o círculo horizontal deve ser perpendicular ao eixo vertical (eixo principal de rotação do instrumento).

( ) O plano que contém o círculo vertical deve ser perpendicular ao eixo secundário.

( ) O eixo vertical deve coincidir com a vertical do lugar quando o instrumento estiver nivelado.

( ) A linha de visada da luneta deve estar na horizontal quando o instrumento indicar um ângulo vertical zenital igual a 180º ou 270º.

( ) Nas estações totais, o eixo do distanciômetro eletrônico deve ser coincidente com o eixo de visada.

A partir de uma planta topográfica, pôde-se obter as coordenadas dos 4 vértices do perímetro de uma propriedade: A (100, 1000), B (300, 1050), C (250, 1150) e D (100, 1100).

Considerando-se os valores em metros, a área dessa propriedade é

Medindo-se uma figura retangular sobre uma planta em escala 1:200, obtiveram-se lados de 12 e 7,5 cm. Identifique a alternativa que apresenta a superfície do terreno que o retângulo representa.

A figura a seguir ilustra um nivelamento topográfico, no qual, a partir de um nível instalado no ponto O, procurou-se obter as cotas nos pontos A e B.

A cota no ponto B vale

Um topógrafo, ao executar a locação do canteiro de uma obra de edificação, precisou determinar a distância entre os pontos de localização de marcos que ele havia materializado no terreno plano. Ele tinha anotado as coordenadas locais, em metros, a partir de um ponto de referência (0;0): para o marco 1, o ponto (5160;1220) e para o marco 2, o ponto B (2760;2220).

A distância, em metros, obtida entre esses dois marcos é de:

Durante a leitura de uma transcrição pública, o agrimensor leu o rumo determinado em 51º11’22” SO (Sudoeste). Sendo assim, o valor do azimute é:

Em topografia, estação total:

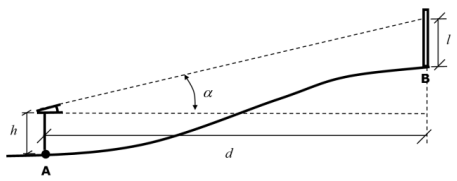

Observe o levantamento trigonométrico indicado na figura a seguir, onde o topógrafo, com o teodolito no ponto A, deseja calcular a cota no ponto B.

Sabendo que ℎ=1,50m, 𝑑 = 50m, 𝑙 =1,80m e tg𝛼 =0,08, a diferença de cotas entre os pontos A e B vale

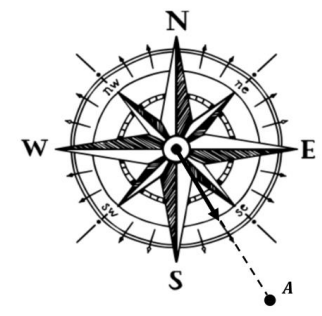

A figura a seguir mostra o sentido e direção de uma visada realizada em um levantamento topográfico, para um objeto situado no ponto A. O azimute desse ângulo vale:

O símbolo a seguir foi encontrado em uma planta topográfica:

Este símbolo indica um/uma:

Segundo a ABNT NBR 11682, em obras lineares, tais como estradas e ferrovias, os estudos e projetos devem levar em conta a geologia e geomorfologia ao longo do traçado, direção e mergulho das rochas, presença de colúvios e outras situações críticas. As investigações devem ser definidas pelo projetista, caracterizando os taludes específicos nos quais devem ser realizados os estudos individualizados prescritos na Norma. Os projetos devem obrigatoriamente prever drenagem e proteção contra erosão em todos os taludes de corte e aterro. Em se tratando de corte, quando um solo se encontra em seu estado natural, seu volume é caracterizado por uma organização e uma disposição dos grãos, além do volume de vazios. No entanto, ao ser escavado, o solo passa por um processo de rearranjo de partículas e, geralmente, há uma alteração significativa em seu volume. Considere um cenário em que uma obra necessite escavar 50 metros cúbicos de terra, medido pelo serviço de topografia, e que a taxa de empolamento do material escavado é de 25% (terra normal). A caçamba comum selecionada para o serviço tem capacidade média de 5 metros cúbicos. Diante das informações supracitadas, assinale a alternativa que corresponde ao número de cargas, dessa caçamba, que será necessário para o transporte de todo o volume escavado.
