Questões de Concurso sobre Topografia

Dentre os ângulos importantes da topografia, temos o azimute. Assinale a alternativa correta sobre esse ângulo:

Uma técnica bastante usada para fazer amarração de detalhes em um serviço topográfico é conhecida como

Considere dois pontos localizados no município de Mineiros/GO definidos por suas coordenadas plano-retangulares abaixo:

Ponto A – N = 8.061.984,780 m; E = 331.906,440 m.

Ponto B – N = 8.058.726,460 m; E = 335.385,530 m.

Tomando como base as coordenadas dos dois vértices A e B acima, é correto afirmar que o azimute desta direção é:

Ao medir uma distância com uma trena, obteve-se o valor de 15,20m. Sabendo-se que, pelo extenso uso ao longo do tempo, esta trena sofreu um alongamento de 2% em relação ao seu comprimento original, o valor correto da distância medida é de

Em topografia, o tipo de levantamento em que se determinam as cotas de um terreno, com utilização de nível e miras, é denominado

Você está estudando os tipos de representação cartográfica e suas características. Com base nisso, assinale a alternativa INCORRETA sobre os tipos de representação cartográfica.

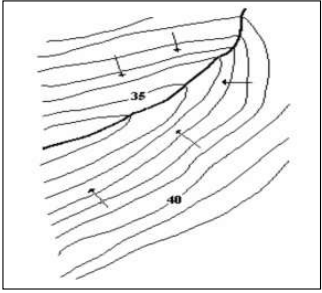

As curvas de nível é uma ferramenta importante para a representação dos acidentes geográficos ou de uma área qualquer no Desenho Topográfico. Com base na figura abaixo, pode-se afirmar que o acidente geográfico representado, é:

A figura a seguir mostra as curvas de nível de uma região dentro da qual se situa um lote, representado pelo retângulo.

As cotas indicadas nas curvas estão dadas em metro.

Pode-se dizer que a máxima variação possível de cota entre dois pontos quaisquer no interior desse lote está necessariamente, entre

Em levantamentos topográficos, as definições de azimute e rumo são importantes para determinar a posição de um ponto em relação a um outro de referência. A respeito dos conceitos de azimute e rumo, relacione a Coluna 1 com a Coluna 2, associando os azimutes aos seus respectivos rumos. Considere que o azimute é medido à direita do Norte.

COLUNA 1

(1) Azimute = 45° 00’ 00’’

(2) Azimute = 100° 00’ 00’’

(3) Azimute = 135° 00’ 00’’

(4) Azimute = 225° 00’ 00’’

(5) Azimute = 315° 00’ 00’’

COLUNA 2

( ) Rumo = 45° 00’ 00’’ SE

( ) Rumo = 45° 00’ 00’’ SO

( ) Rumo = 45° 00’ 00’’ NO

( ) Rumo = 45° 00’ 00’’ NE

( ) Rumo = 80° 00’ 00’’ SE

Assinale a alternativa que apresenta a ordem CORRETA de preenchimento dos parênteses dos rumos, de cima para baixo.

Assinale a alternativa correta sobre Curvas de Nível dentre as opções abaixo:

Assinale a alternativa que define corretamente o instrumento topográfico conhecido como Estação Total:

Se o azimute do ponto de estação ao vértice de ré vale 30° e o azimute do ponto de estação ao vértice de vante vale 70°, então o ângulo irradiado do vértice de ré ao vértice de vante vale:

Após o levantamento topográfico planimétrico de um terreno urbano com área de 400 m², procedeu-se ao seu desenho em escala 1:50. Nessas condições, a área do desenho na planta é

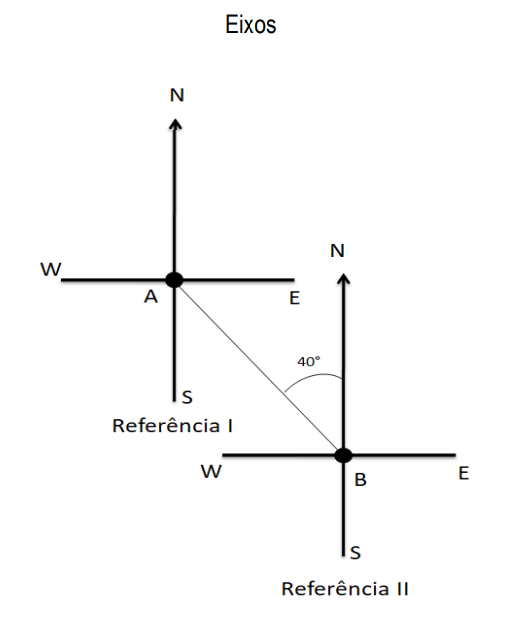

O valor do rumo, na referência I (AB), conforme apresentado na figura é:

Fonte: BORGES, A. C.; Topografia aplicada à Engenharia Civil

Para que os levantamentos topográficos sejam representados em papel, deve-se adotar uma escala adequada, a qual é obtida por meio da relação entre o valor de uma distância medida no desenho e sua correspondente no terreno. Considerando que um rio foi representado por um segmento de 18 cm, em uma escala de 1/15.000, a largura do rio é:

As isolinhas desenhadas para ligar lugares diferentes que partilham a mesma altitude são chamadas de:

Observe o terreno abaixo com as cotas em metros e julgue as afirmativas a seguir como Verdadeiras (V) ou Falsas (F):

(__)O perímetro deste terreno é de 120 metros.

(__)A área deste terreno é de 550 metros quadrados.

(__)A área deste terreno é de 500 metros quadrados.

Assinale a alternativa cuja respectiva ordem de julgamento esteja correta:

O desenho topográfico de um terreno foi feito em uma planta na escala 1:50. Se a área que o desenho do terreno ocupa na planta é 3200 cm² , então a sua área real é

Um profissional, ao se deparar com um levantamento planimétrico de uma área que precisaria receber uma instalação de infraestrutura, identificou um problema: a planta trazia a medida de área em hectares, enquanto todas as outras plantas técnicas baseavam-se em referências de área em m². Para compatibilizar as plantas, é preciso fazer uma conversão. Sabendo que a área descrita era de 2,5 ha, qual é o valor dessa área em m²?

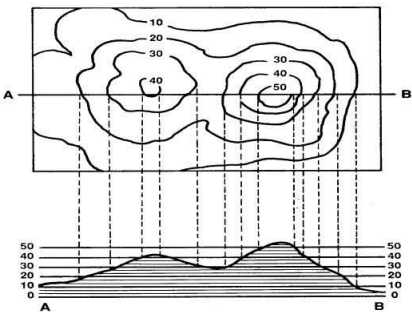

Uma equipe para realizar um orçamento de terraplanagem recebeu um levantamento topográfico conforme ilustrado a seguir:

A figura ilustrada representa:
