Questões de Concurso sobre Topografia

Considerando o contexto da topografia, julgue as seguintes afirmações como verdadeiras (V) ou falsas (F):

(__)Na projeção cartográfica, o sistema Universal Transverso de Mercator (UTM) utiliza o cone como figura de projeção.

(__)Projeções cartográficas não podem preservar simultaneamente distâncias, ângulos e áreas em escala verdadeira.

(__)Na projeção cartográfica, as superfícies mais usadas são as do prisma, do cone e do plano.

Assinale a alternativa com a sequência correta:

Se a escala da planta topográfica de um terreno é 1:50, então, a área real de um terreno que tem, em projeção na planta, 2 400 cm² é

Segundo a NBR13133/2021, qual dos seguintes instrumentos é classificado como “instrumento básico”?

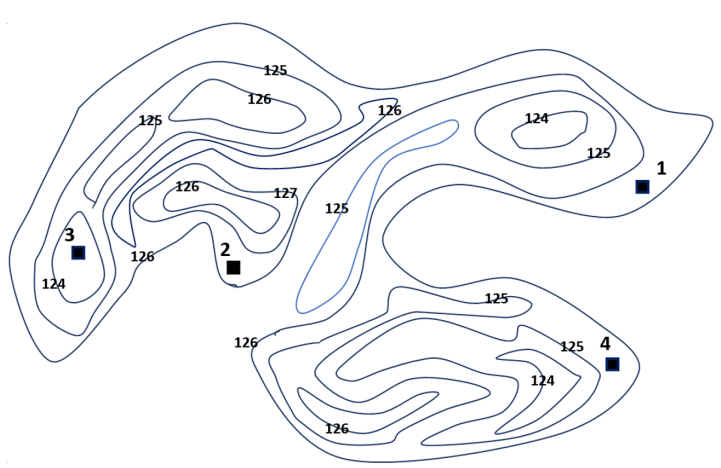

A figura a seguir ilustra as curvas de nível de um terreno.

Sabendo-se que as cotas estão indicadas em metros, a respeito das curvas apresentadas, verifica-se que a cota:

Se o rumo magnético vale 15° NE e a declinação magnética vale 5°, então o rumo verdadeiro vale:

O Gabarito Simples é um dos métodos de locação de obras. O gabarito deve ser nivelado com o auxílio de um nível de mangueira de água ou outro método de nivelamento. Seus cantos devem estar em ângulo de 90º, o que pode ser aferido pela aplicação prática do Teorema de Pitágoras e deve estar em torno de toda a construção a ser locada. O espaçamento entre o gabarito e a construção deverá ser de aproximadamente 1,20m e com uma altura superior ao nível do baldrame, variando de 0,40m a 1,50m.

Em topografia, na medição de uma distância, alguns erros devem ser corrigidos e outros evitados. O erro total ao executar uma medida é a resultante do conjunto desses erros.

A seguir, são apresentados os erros mais comuns em campo. Assinale a alternativa que NÃO representa um desses erros.

Segundo Borges (2018), o método que é especificamente usado para a obtenção de curvas de nível em faixas, isto é, terrenos com pequena largura e longos comprimentos, sendo fácil relacioná-lo imediatamente com o projeto de linhas de transporte, tais como estradas, linhas de transmissão, adutoras, oleodutos, etc., é o método:

Conforme as principais definições topográficas elencadas, analise a segunda coluna em função da primeira e assinale a alternativa que corresponde à sequência de respostas correta.

A Levantamento topográfico planialtimétrico.

B Altura do instrumento ou PR.

C Poligonal principal.

D Nivelamento composto.

E Referência de nível.

F Cota absoluta ou altitude.

G Diferença de Nível.

H Nivelamento Simples.

I Contranivelamento.

J Poligonal auxiliar.

( ) É a diferença existente entre duas alturas ou cotas.

( ) É acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.

( ) É utilizado quando os desníveis do terreno ou a distância não permitem fazer a visada.

( ) Determina os pontos do apoio topográfico de primeira ordem.

A sequência correta, no sentido de cima para baixo, é

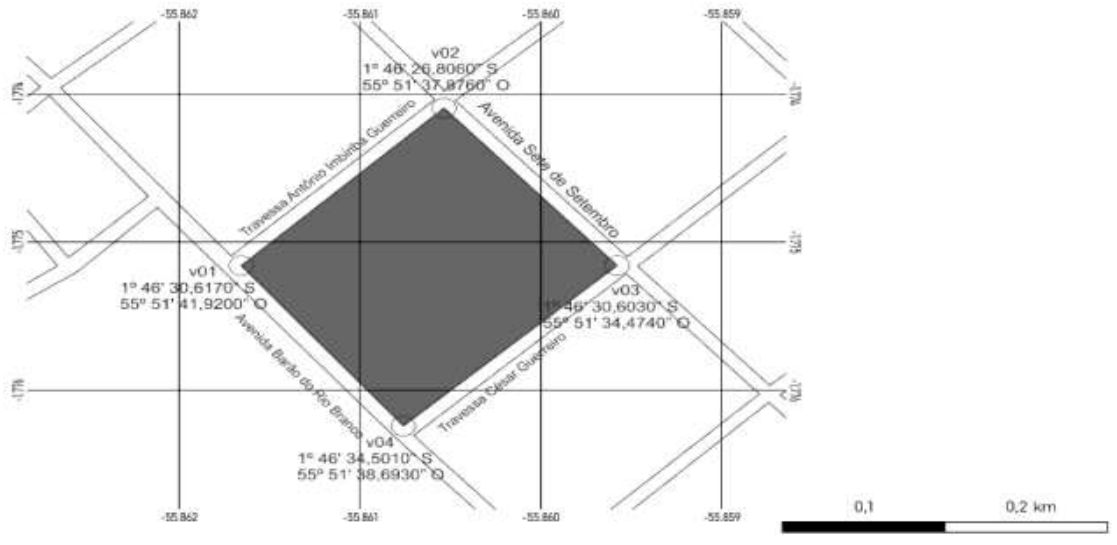

Considere a quadra a seguir ilustrada, situada na área central de Oriximiná, entre a Avenida Barão do Rio Branco, a Avenida Sete de Setembro, a Travessa Antônio Imbiriba Guerreiro e a Travessa César Guerreiro. A esquina da Avenida Barão do Rio Branco/Travessa Antônio Imbiriba Guerreiro, vértice 01, tem coordenadas 1º 46’ 30,6170” S 55º 51’ 41,9200” O. A esquina da Avenida Sete de Setembro/Travessa Antônio Imbiriba Guerreiro, vértice 02, tem coordenadas 1º 46’ 26,8060” S 55º 51’ 37,8760” O. A esquina da Avenida Sete de Setembro/Travessa César Guerreiro, vértice 03, tem coordenadas 1º 46’ 30,6030” S 55º 51’ 34,4740” O. Por fim, a esquina Avenida Barão do Rio Branco/ Travessa César Guerreiro, vértice 04, tem coordenadas 1º 46’ 34,5010” S 55º 51’ 38,6930” O.

A área dessa quadra é de, aproximadamente,

O que é uma curva de nível em um mapa topográfico?

Assinale a alternativa que indica, corretamente, o que é azimute e rumo de um determinado alinhamento.

Relacione a Coluna 1 à Coluna 2, associando os azimutes aos seus respectivos rumos.

Coluna 1

1. Azimute = 45° 00’ 00’’.

2. Azimute = 100° 00’ 00’’.

3. Azimute = 135° 00’ 00’’.

4. Azimute = 225° 00’ 00’’.

5. Azimute = 315° 00’ 00’’.

Coluna 2

( ) Rumo = 45° 00’ 00’’ SE.

( ) Rumo = 45° 00’ 00’’ SO.

( ) Rumo = 45° 00’ 00’’ NO.

( ) Rumo = 45° 00’ 00’’ NE.

( ) Rumo = 80° 00’ 00’’ SE.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Considerando um lote formado pelos vértices A, B, C e D, conforme Tabela abaixo, determine a posição central da testada do lote formada pelos vértices A e C.

Considerando-se que os pontos A e B estão afastados um do outro por uma distância de 2km e que a diferença de altitude entre os pontos é de 50m, a declividade entre os pontos A e B é de:

Qual é a parte da topografia e da geodésia que estuda os métodos e procedimentos que serão utilizados na representação do terreno?

Em relação às curvas de nível é incorreto afirmar que:

Como é denominado o instrumento que verifica a horizontalidade de uma superfície através de uma bolha de ar num líquido?

Um serviço de nivelamento geométrico envolveu os seguintes passos:

• visada ré em uma mira situada no ponto A, com leitura de 1,10m;

• visada a vante em uma mira situada no ponto B, com leitura de 1,48m.

Sabendo-se que o ponto em que o nível se posiciona está em uma cota de 236,20m e que a altura do instrumento vale 1,20m, as cotas dos pontos A e B valem respectivamente:

Sobre os mais tradicionais métodos de medição de distâncias horizontais, marcar C para as afirmativas Certas, E para as Erradas e, após, assinalar a alternativa que apresenta a sequência CORRETA:

(_) O uso de diastímetro constitui um método direto.

(_) A taqueometria consiste na utilização de um teodolito com linhas de vista divergentes.

(_) A telemetria constitui um método indireto.
