Questões de Concurso sobre Topografia

Considerando os ângulos importantes à topografia, marque a alternativa que apresenta um ângulo vertical.

Em uma gleba urbana municipal, de 20 000 m², a cota final para um terrapleno horizontal, com volumes iguais de corte e aterro é 12m. Entretanto, o projeto de terraplenagem para a gleba prevê uma cota final de 10m. Desta forma, a diferença entre os volumes de corte e aterro será de

Para os levantamentos topográficos planialtimétricos, as curvas de nível mestras são curvas representadas em planta com linhas de espessura superiores às demais curvas de nível e com valores de altimetria considerados principais, representando sempre

Na operação das medidas lineares é preciso muito cuidado para que sempre seja avaliada a projeção horizontal entre dois ou mais pontos considerados, pois os alinhamentos são representados em planta por suas projeções. Na medição ,alguns erros devem ser corrigidos e/ou evitados, sendo o erro total a resultante do conjunto desses erros. Considere as seguintes definições de erros comuns em campo apresentadas a seguir.

I. Erro por engano ou inabilidade do operador: envolve lapsos na posição da marcação zero no diastímetro, na leitura da graduação, na quantidade de trenas esticadas em longas extensões a ser medidas, nas anotações etc. Deve ser evitado com planejamento, organização, treinamento e muita atenção.

II. Erro de dilatação do diastímetro: é desprezado nas medidas atuais das práticas topográficas; porém, deve ser corrigido em caso de práticas com uma diferença grande da temperatura de aferição.

III. Erro por desvio vertical da baliza: ocorre na medição de dois pontos topográficos, cuja distância horizontal entre eles deve ser tomada materializando um alinhamento único, ou seja, um segmento formado pela interseção do terreno com apenas um plano vertical, que contenha estes pontos. Este erro pode ser evitado, por exemplo, com a técnica de balizamento (com ou sem equipamento de visada, que auxilie a materialização deste alinhamento).

IV. Erro de cantenária: ocorre, pois os pontos A e B devem ser projetados em um plano horizontal e, caso corra uma inclinação do diastímetro, a distância tomada será sempre maior do que a real. Isso deve ser evitado, por exemplo, com auxílio de uma terceira pessoa.

V. Erro no comprimento do diastímetro: corresponde à diferença entre os tamanhos nominal e real da trena, trata-se de um erro que deve ser corrigido.

É correto o que se afirma em

Nas operações topográficas tanto elevações quanto depressões do terreno são representadas graficamente por meio de curvas de nível; analise as afirmativas a seguir.

I. As águas de chuva correm paralelamente às curvas de nível porque esta direção é a de maior declividade.

II. Curvas de nível são linhas que ligam pontos de mesma altitude na superfície do terreno.

III. Intervalo entre curvas de nível é a diferença de altitude entre duas curvas consecutivas.

IV. O intervalo entre curvas de nível pode variar numa mesma representação gráfica.

V. Espigão é um divisor de águas de chuva e grota é um recolhedor de águas de chuva.

Está correto o que se afirma apenas em

Por meio de um levantamento topográfico, foram obtidas as coordenadas totais de uma poligonal fechada (figura) que possui 5 vértices. Com base nos valores de coordenadas totais (tabela), assinale a alternativa que representa corretamente o valor da área desta poligonal.

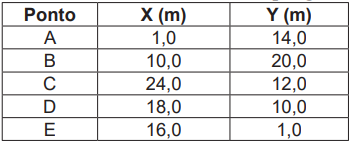

Tabela – Coordenadas totais da poligonal

Fonte: IFSP, 2024.

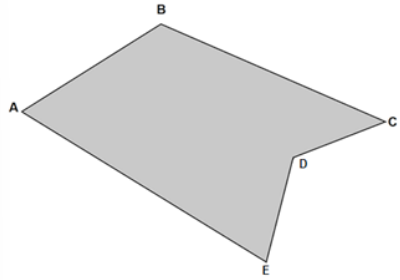

Figura – Poligonal obtida por meio de levantamento

Fonte: IFSP, 2024.

Com relação aos rumos e azimutes, assinale a alternativa incorreta.

Analise as afirmativas a seguir acerca dos conhecimentos básicos de sistemas cartográficos e de geoprocessamento, e, em seguida, julgue as seguintes afirmações como verdadeiras (V) ou falsas (F):

(__)As coordenadas UTM são expressas pelo par de coordenadas polares com a unidade em graus.

(__)As coordenadas UTM são expressas pelo par de coordenadas cilíndricas com a unidade em radianos.

(__)O sistema de coordenadas UTM divide o planeta terra em 36 zonas.

Assinale a alternativa cuja respectiva ordem de julgamento está correta:

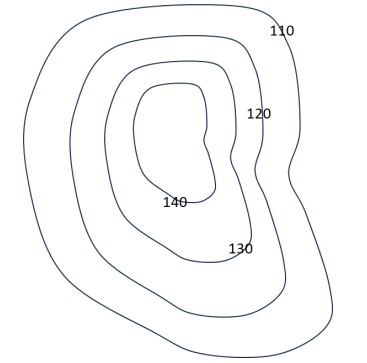

O tipo de gráfico a seguir, que mostra as curvas de nível de um terreno, é bastante usado em topografia.

Os números na figura indicam, para os pontos do terreno em cada linha correspondente, sua

Termômetro e guarda-sol não são instrumentos auxiliares da execução de operações topográficas.

A Topografia é uma ciência que se fundamenta na Trigonometria e na Geometria. Por isso, ela utiliza constantemente os elementos geométricos, tais como ângulos e distâncias. O rumo e o azimute são considerados que tipo de ângulos?

O equipamento, utilizado em topografia, que pode ser considerado como sendo a junção do teodolito com o distanciômetro é o/a

Em um levantamento topográfico, a sigla RN é uma referência que é utilizada para calcular, de forma direta,

Sobre as etapas de um levantamento topográfico para construção, analise as assertivas:

I. A topografia deve ser realizada antes do início da obra para garantir precisão no projeto.

II. Durante a topografia, as medidas de altimetria e planimetria são essenciais para a correta execução da obra.

III. A topografia somente é necessária em terrenos com alta declividade.

Das assertivas, está(ão) CORRETA(S):

Sobre topografia, associe a segunda coluna de acordo com a primeira, que relaciona conceitos com suas descrições:

Primeira coluna: conceito

(1) Planimetria.

(2) Altimetria.

(3) Topologia.

Segunda coluna: descrição

(__) Estuda o formato do relevo terrestre, sua representação em plantas e a modelagem da superfície, seguindo Leis e postulados matemáticos.

(__) Medição de pontos na superfície terrestre projetados em um plano de referência horizontal.

(__) Determina as cotas e diferenças de níveis de pontos na superfície.

Assinale a alternativa que apresenta a correta associação entre as colunas:

Sobre topografia, analise as afirmações a seguir. Registre V, para verdadeiras, e F, para falsas:

(__) É uma ciência aplicada, baseada na Geometria e na Trigonometria, de âmbito restrito, pois é um capítulo da Geodésia, que tem por objeto o estudo da forma e dimensões da Terra.

(__) Tem, por objetivo, levantar dados em "campo" para representar graficamente o contorno, as dimensões, a altura de pontos, o relevo, a área e a posição relativa de todos os pontos de uma determinada parte da superfície terrestre, em projeção horizontal, fornecendo, assim, a área, a representação do relevo e a sua posição relativa.

(__) Topometria se trata da determinação das medidas e localização de pontos, detalhes, alinhamentos e cotas, ou seja, da obtenção de dados e medidas capazes de descrever a superfície que se está estudando.

Assinale a alternativa que apresenta a sequência correta:

Leia a frase abaixo

A Planta de ................. representa a localização do terreno dentro de uma área, mostrando as dimensões e os arredores de onde o projeto será executado.

Assinale a alternativa que completa corretamente a lacuna do texto.

Para realizar levantamento por nivelamento geométrico, utilizam-se os seguintes instrumentos:

Sobre desenho topográfico, leitura e interpretação da planta topográfica , assinale "V" para as afirmações verdadeiras e "F" para as afirmações falsas:

1. ( ) Uma planta topográfica é um documento que representa graficamente a superfície da Terra, indicando detalhes topográficos como elevações, curvas de nível e acidentes geográficos.

2. ( ) As curvas de nível em uma planta topográfica representam características verticais da paisagem, como estradas e edifícios.

3. ( ) A escala em uma planta topográfica indica a relação entre as distâncias no mapa e as distâncias reais na superfície da Terra.

4. ( ) As linhas de contorno em uma planta topográfica conectam pontos com a mesma elevação, formando uma representação tridimensional do terreno.

5. ( ) A interpretação de uma planta topográfica é importante para entender a geografia do local, planejar obras de engenharia e avaliar riscos naturais, como enchentes.

Marque a sequencia correta.

Para a implantação de uma rodovia, faz-se necessário o estudo do terreno, começando com um detalhado levantamento topográfico para a verificação da movimentação de terra necessária durante as obras de terraplenagem. Após obtenção dos dados, é possível analisar os locais passíveis à compensação de terra, entre cortes e aterros, bem como programar os bota-foras e/ou empréstimos de solo. A fim de visualizar graficamente a distribuição desses materiais, o engenheiro topógrafo pode traçar um diagrama de:
