Questões de Concurso sobre Topografia

Segundo a NBR 13133:2021 - Execução de levantamento topográfico - Procedimento, o levantamento que tem como objetivo, exclusivamente, a determinação das alturas dos pontos de apoio e/ou dos pontos de detalhes, em relação a uma superfície de referência, é o:

Assinale a alternativa correspondente à (ao) determinante que permite verificar as cotas ou distâncias verticais de certo número de pontos relacionados ao plano de referência de nível e que se fixa por meio de cotas verticais, o relevo do terreno, isto é, a expressão exata de sua forma.

A operação que consiste em posicionar numa mesma direção, através de uma linha, os elementos de uma construção, é:

O menor ângulo formado entre o prolongamento do alinhamento de ré (anterior) e o alinhamento de vante (posterior) é

Associe os termos apresentados na coluna 1 com seu conteúdo correspondente apresentado na Coluna 2, em seguida assinale a alternativa que apresenta a associação correta:

Coluna 1:

1.Topometria.

2.Planimetria.

3.Altimetria.

Coluna 2:

A.Plano vertical, medindo desníveis, cotas e altitudes.

B.Estudo dos processos de medição envolvendo cálculos para o levantamento de dados.

C.Representação em plano horizontal, medindo ângulos, distâncias e coordenadas.

Assinale a alternativa que apresenta a correta associação entre as colunas:

Apesar da tendência de utilização do sistema métrico decimal, unidades antigas ainda são utilizadas na topografia. Assim, podemos dizer que uma 1 milha náutica ou marítima equivale a:

Segundo a NBR13133/2021, qual dos seguintes instrumentos é classificado como “instrumento auxiliar”?

A respeito da locação de obra, é correto afirmar que o processo de marcação do gabarito deve ser realizado de acordo com procedimentos adequados. Inicialmente, escolhe-se uma referência no terreno e marca-se uma das faces do gabarito com o auxílio de uma trena metálica e uma linha de nylon, mantendo uma distância mínima de 1 metro em relação à face da edificação. Em seguida, as demais faces do gabarito podem ser marcadas a partir da primeira face e com base no projeto de locação. É importante verificar o esquadro de todos os cantos, utilizando o método do triângulo retângulo.

Locação de obra é o processo de transferência dos elementos do projeto de uma edificação para o terreno em que será realizada a obra. A realização da transferência é iniciada tendo um ponto referencial conhecido, que normalmente é obtido a partir de levantamentos topográficos.

Assinale a alternativa que indica corretamente a denominação dada ao conjunto de pontos materializados no terreno, com suas alturas referidas a uma superfície de nível arbitrária ou ao nível médio do mar que serve de base altimétrica para o levantamento topográfico.

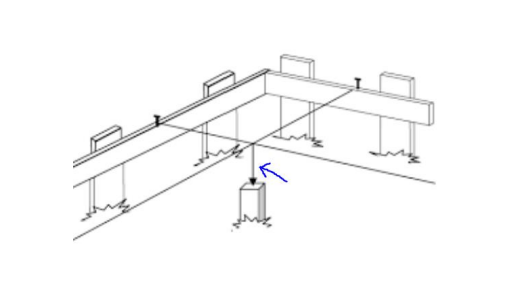

Ao elaborar um gabarito para a execução de uma obra faz-se o uso de diversas ferramentas. Qual a ferramenta ideal para garantir um perfeito posicionamento do piquete ilustrado em relação ao cruzamento das linhas de gabarito que estão demonstradas na ilustração abaixo?

Elaborando a medição de uma cerca em uma carta, chegou-se ao valor de 7 cm e necessita-se saber o valor real dessa cerca no terreno. Considere que a carta tem escala 1/5.000. Qual o valor da cerca no terreno?

Segundo Borges (2018), o método topográfico de obtenção das curvas de nível facilmente aplicável para pequenas áreas e impossível para grandes glebas é o método:

Os levantamentos topográficos objetivam a obtenção de informações do terreno para caracterizar seus elementos naturais e artificiais. Marque a alternativa correta que define o método planimétrico acrescido da determinação altimétrica do relevo do terreno e da drenagem natural.

Em relação ao levantamento de detalhes que, objetiva coletar dados no terreno com a finalidade de determinar a posição exata que ocupam os detalhes em relação à poligonal de exploração, relacione adequadamente as colunas a seguir.

1. Prolongamento de lados.

2. Coordenadas.

3. Irradiação.

4. Intersecção de visadas.

( ) Necessária a utilização de um teodolito ou equipamento similar para medição dos ângulos. Baseia-se no estabelecimento de um triângulo determinado, através da definição de um ângulo e da distância linear (r; 𝜃).

( ) Baseia-se na determinação da posição dos pontos por interseção de duas ou mais visadas, através apenas de medidas angulares.

( ) Técnica que apresenta como principal vantagem o fato de utilizar somente instrumentos simples, como trena e nível de mão. Porém, não permite o levantamento de detalhes de benfeitorias com detalhes puntiformes.

( ) Faz uso de instrumentos como prismas, balizas e nível de mão, sendo aplicados conceitos matemáticos ligados à geometria analítica, como sistema de posição (x, y) em um plano cartesiano.

A sequência está correta em

Acerca das noções de topografia e georeferenciamento, podemos afirmar que azimute é:

Topografia é uma ciência que estuda as características da superfície de um terreno. Qual a importância da topografia na construção civil?

O nivelamento é a operação que consiste em transportar uma referência de nível marcada em uma determinada altura para outro local, estabelecendo, assim, um plano horizontal. Na construção civil, uma ferramenta utilizada para realizar o nivelamento é:

Em uma certa planta topográfica, na qual as curvas estão desenhadas de 5 m em 5 m, quatro curvas de níveis estão paralelas entre si, sendo que as duas externas estão na cota +10,00 m, e as duas curvas internas estão na cota +5,00 m. Entre as curvas de cota +5,00 m existe um ponto P, que não está em uma cota representável graficamente.

De acordo com os dados fornecidos, a cota do ponto P(Cp) é

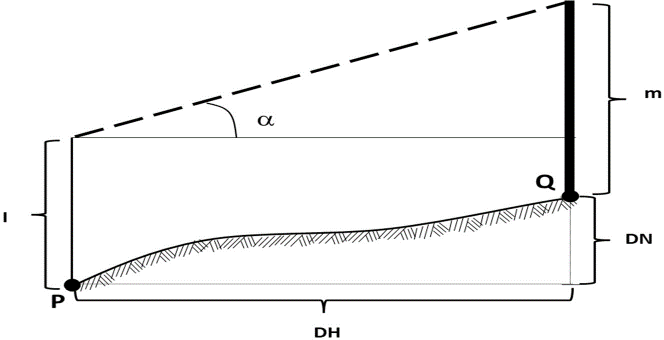

A figura a seguir (fora de escala) ilustra um levantamento topográfico, onde se realizou uma visada a uma mira situada no ponto Q, a partir de um teodolito instalado no ponto P.

Os dados deste levantamento são mostrados na tabela a seguir:

A diferença de nível (DN) entre os pontos P e Q vale, em metros:

Os resultados a seguir apresentam as leituras obtidas em campo de nivelamento por quatro estacas de um alinhamento.

Sabendo que a cota da estaca 1 é de 220 metros determine a cota da estaca 2, em metros:
