Questões de Concurso sobre Topografia

Assinale a alternativa que indica, correta e respectivamente, o azimute e o rumo de um determinado alinhamento que se encontra no segundo quadrante, formando com o eixo norte-sul um ângulo de 45º.

A imagem abaixo é uma representação topográfica do relevo, com curvas de nível cotadas em metros, incluindo as respectivas indicações principais. Nesta representação pode-se verificar um terreno retangular sombreado, representado por ABCD (cada ângulo interno vale 90°). Também se pode verificar os Pontos E, F e G representados por um x no terreno.

Sobre o desenho e/ou curvas de nível se pode afirmar:

I - As linhas para representar uma curva de nível principal podem ser linhas contínuas largas. As linhas secundárias podem ser representadas por linhas contínuas estreitas. Nesta representação acima, a equidistância das curvas de nível é de 4 metros.

II – Nenhum ponto do terreno representado por ABCD tem cota maior que 124,000 metros, ou seja, maior que a cota do ponto B. Por outro lado, nenhum tem cota menor que 108,000 metros, ou seja, menor que a cota do ponto D.

III - A declividade de uma reta AC no desenho será menor que a declividade da reta BD.

IV – Com o desenho fornecido não é possível saber o tamanho do terreno ABCD. Porém, se for informada a escala de 1:100 para o desenho, se a reta AD tiver 10,00 cm, DC tiver 5,00 cm, a área real do terreno equivale a 5.000,00 m²

Estão corretas as afirmações:

A Topografia é uma ciência que se fundamenta na Trigonometria e na Geometria. Por isso, ela usa constantemente os elementos geométricos “ângulos” e “distâncias”. Os ângulos verticais zenitais são aqueles que o início de sua contagem é no Zênite 0º, acima do instrumento, seguindo a direção da gravidade, e vai até o nadir 180º, passando pelo centro do instrumento em direção ao centro da Terra seguindo a linha da gravidade.

Na planta de topografia, a altitude do terreno e seu relevo são representados por meio das:

Em um determinado levantamento topográfico, foi aferido um azimute de 265°25’45”, no entanto, para facilitar a localização de alguns elementos do canteiro de obras, foi solicitado o rumo equivalente a esse azimute. Com base no azimute apresentado, assinale a alternativa que apresenta o rumo correto para esse ângulo.

Sabendo-se que o “azimute” é o ângulo formado entre a meridiana de origem e a direção considerada, medido a partir do norte no sentido horário, e “rumo” é o menor ângulo formado entre a meridiana norte ou sul e a direção considerada, medido a partir do norte ou do sul no sentido horário ou anti-horário, o rumo 23°18’33” NE e o azimute 213°27’12” podem ser convertidos para azimute e rumo, respectivamente, como (considere as siglas N, S, E, W referentes ao Norte, Sul, Leste, Oeste, respectivamente):

Enquanto o levantamento consiste na obtenção, em campo, das medidas de ângulos e distâncias que permitirão, em escritório, calcular e desenhar a superfície levantada, a locação para a construção de uma obra consiste na tomada dos dados calculados em escritório, de um determinado projeto de obra, e implantá-lo no terreno. Assim, o sucesso da obra dependerá de um correto levantamento, de um projeto bem elaborado e de uma boa locação.

CORRÊA Iran Carlos Stalliviere. Topografia Aplicada a Engenharia Civil, 2012.

Considerando o processo de locação para construção de uma obra, é correto afirmar que

Certa caderneta de campo de um topógrafo indicava uma poligonal aberta com pontos A, B, C, D, nesta sequência, com distâncias anotadas de 16 m entre A e B, 5 m entre B e C e 32 m entre C e D. O azimute do ponto A estava indicado como 30º, o ângulo horizontal na direção A-B-C estava indicado como 150º, e o ângulo horizontal da direção B-C-D como 330º. Por fim, a caderneta ainda indicava que o ângulo zenital na direção A-B era de 60º, que o ângulo de elevação entre os pontos B e C era de -36,87º e que o ângulo de elevação entre os pontos C e D era de 30º. Assinale a alternativa que indica os corretos valores aproximados para a elevação do ponto D em relação ao ponto A e a distância ao quadrado entre o ponto A e o ponto D.

$sen\left(30º\right)=\frac{1}{2}$ $sen\left(60º\right)=\frac{\sqrt{3}}{2}$ $sen\left(36,87º\right)=\frac{3}{5}$

$\cos \left(30º\right)=\frac{\sqrt{3}}{2}$ $\cos \left(60º\right)=\frac{1}{2}$ $\cos \left(36,87º\right)=\frac{4}{5}$

Considerando o desenho da Figura 1, analise as assertivas abaixo, assinalando V, se verdadeiras, ou F, se falsas.

Figura 1

( ) A cota que representa o ponto A é igual a 120 metros, enquanto a cota que representa o ponto B é igual a 30 metros.

( ) Considerando o sentido de A para B, a cota referente à 3ª linha é igual a 120 metros.

( ) O desnível entre a 1ª e a 5ª linha é igual a 90 metros.

( ) As isoípsas são linhas altimétricas.

A ordem correta de preenchimento dos parênteses, de cima para baixo, é:

Entre os métodos de levantamento planimétrico, a poligonação é um dos métodos mais aplicados na determinação de coordenadas. Analise as assertivas abaixo sobre poligonais:

I. A NBR 13133 (1994) classifica as poligonais em principal, secundária e terciária.

II. Uma poligonal fechada parte de um ponto de coordenadas conhecidas e retorna ao mesmo ponto.

III. Uma poligonal enquadrada parte de dois pontos de coordenadas conhecidas e acaba em outros dois com coordenadas conhecidas.

Quais estão corretas?

Analise as afirmativas a seguir, associadas aos levantamentos e cálculos topográficos.

I. Para os pontos de detalhe, as medidas devem ser lidas e registradas em centímetros, quando utilizados medidores eletrônicos ou trenas.

II. As referências de nível do apoio topográfico devem ter as suas altitudes ou cotas assinaladas até o centímetro, se obtidas por nivelamento trigonométrico.

III. Para os pontos de detalhe, os ângulos não podem ser lidos com a mesma precisão de leitura direta do teodolito.

Estão corretas as afirmativas

Equipamento muito utilizado na topografia:

De acordo com o Instituto Brasileiro de Geografia e Estatística (IBGE), a aplicação das cartas topográficas varia de acordo com a sua escala. Assim, é correto afirmar que carta com escala de 1:250.000

Para garantir a verticalidade da mira em levantamentos altimétricos, em geral é utilizado um instrumento auxiliar usualmente denominado:

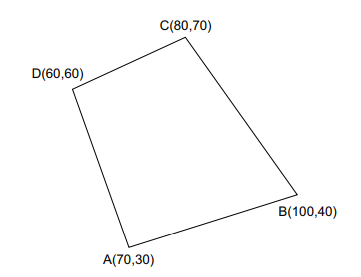

O levantamento topográfico planimétrico do terreno da figura resultou em uma planta com quatro vértices ABCD, cujas coordenadas estão indicadas em metros.

A área do terreno é de

Através de levantamentos topográficos é possível determinar as dimensões planimétricas e altimétricas de locais para determinação de divisas e extensões de obras. Para os levantamentos, utiliza-se de vários instrumentos em campo. Assinale a alternativa na qual todos os instrumentos citados são utilizados em levantamentos topográficos.

Considerando que o azimute de um alinhamento é 343° 15’ 25”, qual é o rumo correspondente?

Se a distância horizontal entre dois pontos no desenho topográfico vale 5 cm e a escala do desenho vale 1/10.000, então a distância horizontal entre os dois pontos no terreno vale:

Um projeto que envolve platôs, inclinação de taludes, cálculos de corte e aterro corresponde a um serviço de:

Na fase de locação de obra, quais são as três primeiras ações que devem ser tomadas?
