Questões de Concurso sobre Topografia

Sabendo-se que a altitude do ponto A é de 422,33m que a declividade do terreno para o ponto B é de 5,5% e que a distância entre os pontos A e B equivale a 300m, então a cota no ponto B é:

O plano cartesiano é um sistema de coordenadas desenvolvido por René Descartes. Dada as coordenadas cartesianas em um sistema arbitrário A (2234,213; 838,000) e B (3000,000; 1650,000). Assinale a alternativa que apresenta qual a distância entre os dois pontos.

Analise a planilha abaixo sobre Nivelamento Geométrico e calcule o valor da cota da estação E3.

Observação: A unidade de medida referente às leituras é o metro.

Assinale a alternativa correta

Determinar a cota/altitude de um ponto é uma atividade essencial da engenharia. Projetos de redes de esgoto, de estradas, planejamento urbano, entre outros, são exemplos de aplicações que utilizam estas informações. Analise as afirmativas abaixo:

I. No Brasil o referencial altimétrico é o ponto associado com o nível médio do mar determinado pelo marégrafo de Imbituba, Santa Catarina.

II. Cota é a distância medida na vertical entre um ponto da superfície física da Terra e a superfície de referência planimétrica (nível médio dos mares).

III. Altitude Ortométrica é a distância contada sobre a vertical entre o ponto e o geóide.

IV. As altitudes ou cotas dos vértices das poligonais secundárias devem ser assinaladas até o milímetro, centímetro ou decímetro se foram obtidas por nivelamento geométrico, trigonométrico ou taqueométrico, respectivamente.

Estão corretas as afirmativas:

No Levantamento topográfico planimétrico são vários procedimentos topográficos, visando a representação gráfica de uma área do terreno através da obtenção de elementos necessários. Sobre esse assunto relacione os itens abaixo sobre tipos de levantamentos topográficos planimétricos.

( ) É realizado através de cada vértice da poligonal topográfica, medindo-se ângulos e distâncias, percorrendo-se para outro vértice, fazendo-se o mesmo procedimento.

( ) É um método usado para o levantamento de alinhamentos curvos. Consiste em se traçar um alinhamento auxiliar e a partir deste são levantados os pontos necessários para a representação do alinhamento de interesse.

( ) Consiste seu início a partir de um vértice medindo-se a posição exata de diversos objetos no levantamento através de ângulos e distâncias (coordenadas polares) a partir de um ponto referencial.

( ) Consiste em obter as coordenadas planimétricas de um ponto a partir do conhecimento das coordenadas de dois outros pontos e da execução de medidas angulares somente.

1. Poligonação ou caminhamento

2. Irradiação

3. Interseção

4. Ordenadas

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

A afirmativa a seguir é definição de qual levantamento topográfico?

“levantamento que objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência dos pontos de apoio e/ou dos pontos de detalhe, pressupondo-se o conhecimento de suas posições planimétricas, visando representação altimétrica da superfície levantada.”

Em topografia, alguns erros podem acontecer. Os erros ______ são aqueles ocasionados por fatores ambientais, ou seja, temperatura, vento, refração e pressão atmosféricas, ação da gravidade entre outros. Assinale a alternativa que preencha corretamente a lacuna.

O desenho de topografia é uma representação gráfica das ocorrências verificadas no terreno, determinadas linhas apresentam leituras específicas em mapas, cartas e outros desenhos topográficos. Considerando esse tema, analise as afirmações apresentadas a seguir.

I - As curvas de nível indicam pontos no terreno que estão equidistantes de uma determinada referência.

II - Quando o espaçamento entre as curvas de nível no desenho é pequeno isso indica que as inclinações no terreno são mais acentuadas do que quando o espaçamento das curvas de nível, no mesmo desenho, é maior.

III - As curvas de nível nos desenhos de topografia são sempre continuas e não se cruzam.

Das afirmações acima, qual(is) está(ão) correta(s)

Assinale a alternativa que apresenta o azimute medido a partir do Norte, no sentido horário, correspondente ao rumo N53º20’30’’E.

Para compreender bem os estudos topográficos, faz-se necessário conhecer alguns ângulos muito utilizados na planimetria. Corresponde a rumo

O sistema Global de Navegação por Satélite (GNSS) refere-se à constelação de satélites que possibilita o posicionamento em tempo real de objetos, bem como a navegação em terra ou mar. Esses sistemas são utilizados em diversas áreas como mapeamento topográfico e geodésico, demarcação de fronteiras, entre outros usos. Sobre o sistema GNSS, é INCORRETO afirmar:

Sobre topografia analise as assertivas abaixo:

I- Através da Topografia é possível determinar analiticamente as medidas de área e perímetro, localização, orientação, variações no relevo e ainda representá-las graficamente em cartas ou plantas topográficas.

II- Através da topografia não é possível determinar área de perímetro, localização ou orientação.

III- É também um instrumento fundamental para a implantação e acompanhamento de obras de engenharia de todos os tipos, como as de locação exatas de estruturas, implantação de trajetos e projetos viários, posicionamento de edificações, urbanizações (loteamentos) delimitação de lotes, postes de transmissão de energia e posicionamento das vias, dragagens, movimentos de terras, etc..

Está correto:

Para o projeto de terraplenagem de um novo empreendimento imobiliário, o levantamento planialtimétrico, apresentado na tabela a seguir, foi realizado após quadriculação do terreno de 20 m em 20 m.

Cotas em metros obtidas por nivelamento da quadriculação do terreno.

O projeto de terraplenagem solicita um plano horizontal para volumes de corte e aterro iguais. O valor da cota final para o plano horizontal, considerando compensação de terra, é

Topograficamente, na determinação de uma área, os procedimentos são normalmente aplicados: diretamente, por meio das coordenadas dos pontos obtidas pelas medições, sendo a área calculada analiticamente; e indiretamente, por meio do desenho da região de interesse, com aplicação da escala em questão. Há cinco métodos para esses dois processos, que utilizam métodos analíticos ou geométricos.

A alternativa que apresenta um método analítico é:

Em Topografia, a definição a seguir entre aspas "Consiste no conjunto de operações necessárias para a determinação de pontos e feições do terreno que serão projetados sobre um plano horizontal de referência através de suas coordenadas X e Y (representação bidimensional)" se refere a:

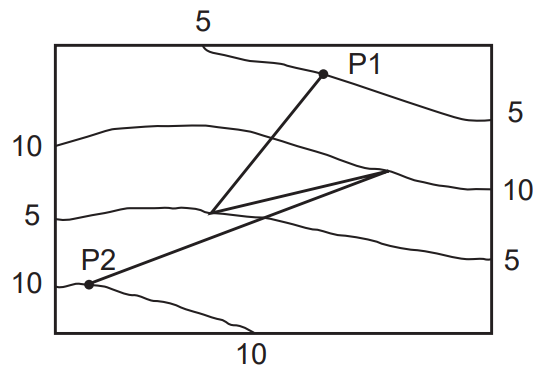

Considere o seguinte croqui topográfico e suas curvas de nível.

O caminho marcado de P1 até P2 corresponde a um trecho percorrido que apresenta declives e aclives.

Quantos aclives e quantos declives existem nesse trecho?

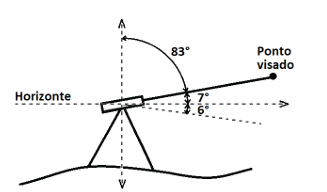

Os instrumentos utilizados para medir ângulos em campo são denominados de goniômetros ou teodolitos. Observe a figura a seguir.

Quais são os valores dos ângulos zenital e de inclinação, respectivamente?

Assinale a alternativa que define corretamente o que é o Lance de Nivelamento em topografia?

Na execução de um levantamento topográfico. A declinação magnética era de -21°49’56’’, considerando que o rumo magnético utilizado no procedimento foi de 7°40’22”SE. Assinale a alternativa que apresenta o valor angular em GRAUS, MINUTOS E SEGUNDOS do azimute verdadeiro e azimute magnético, respectivamente.

A locação reveste-se de grande importância para a construção de obras de arte, pois um erro durante o processo de locação pode resultar diretamente num erro da execução da obra. Sobre a locação de pontes e elevados, assinale a alternativa correta.
