Questões de Concurso sobre Topografia

Constituem partes de um teodolito:

Utiliza ferramentas, como satélites e radares, para a captação de informações e imagens acerca da superfície terrestre.

O trabalho prático da Topografia pode ser dividido em cinco etapas, dessas etapas, a representação:

Atualmente, existem diversas marcas e modelos de teodolitos, podendo ser classificados pela finalidade em:

Sobre o levantamento topográfico, numere a coluna da direita de acordo com a da esquerda.

Assinale a sequência correta.

A figura a seguir ilustra as curvas de nível de um terreno cujas cotas são dadas em metros. Neste local, realizou-se um estaqueamento padrão (20 em 20 metros) com o objetivo de marcar onde passará o eixo de uma estrada, conforme mostrado pela linha reta.

A declividade média do terreno entre as estacas A e B, no sentido de A para B, vale

Em topografia, ______ é a linha que passa por um ponto da superfície terrestre e que é normal à superfície representada pelo Geóide naquele ponto. Assinale a alternativa que preencha corretamente a lacuna.

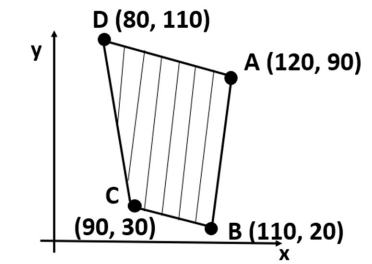

Em um levantamento planialtimétrico, chegou-se ao polígono fechado (ABCD) representado na figura a seguir. Sabendo que as coordenadas de cada ponto, em metros, estão indicadas entre parênteses, assinale a alternativa que indica a área desse polígono.

Considere a gleba em planta e as seguintes seções de corte (Sc₁ e Sc₂) do levantamento topográfico a seguir:

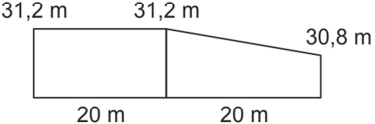

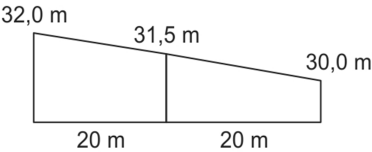

Seção Corte 1 (Sc₁)

Seção Corte 2 (Sc₂)

Perfil (sem escala)

(Cotas em metros)

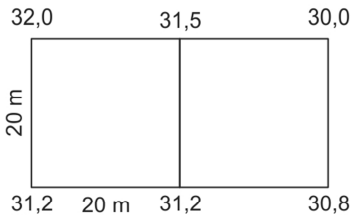

Planta (sem escala)

(Quadriculação de 20 em 20 metros)

O volume total de corte a ser realizado na gleba, considerando a remoção total do solo indicado nas seções de corte (Sc₁ e Sc₂), em metros cúbicos, é:

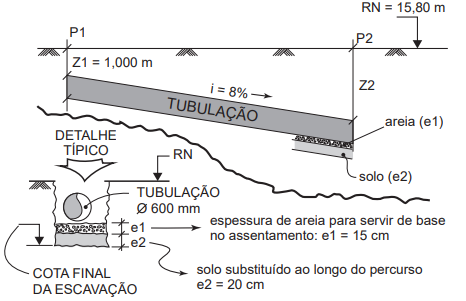

Considere os dados e o croqui a seguir, que representa uma tubulação e sua escavação. O detalhe típico é constante em todo o trecho. A distância de P1 a P2 mede 25 metros.

Considerando-se o RN dado, qual a cota do fundo (final) da escavação, em metros, no ponto P2?

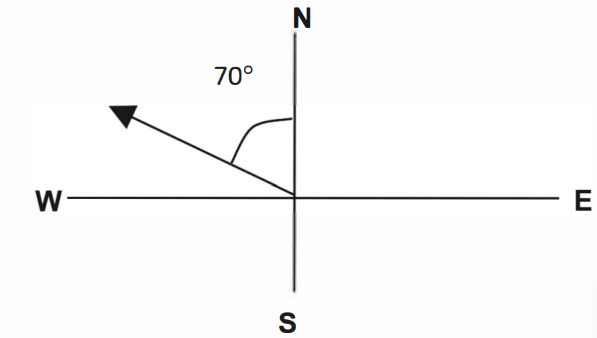

A figura a seguir mostra uma direção de visada em um levantamento topográfico.

O azimute dessa direção vale:

De acordo com a NBR 14166 - Rede de Referência Cadastral Municipal, que objetiva fixar as condições exigíveis para a implantação e manutenção de uma Rede Cadastral Municipal, avalie o que se afirma a seguir em relação aos seus objetivos, assinalando V para as afirmativas verdadeiras e F para as afirmativas falsas:

(__) Apoiar e elaboração e a atualização de plantas cadastrais municipais.

(__) Evitar a ocupação de áreas públicas ou particulares, sem a devida licença de ocupação.

(__) Amarrar, de um modo geral, todos os serviços de Topografia, visando as incorporações às plantas cadastrais do município.

(__) Referenciar todos os serviços topográficos de demarcação, de anteprojeto, de projetos, de implantação e acompanhamento de obras de engenharia em geral, de urbanização, de levantamentos de obras como construídas e de cadastros imobiliários para registros públicos e multifinalitários.

As afirmativas são respectivamente:

Analise as afirmações a seguir a respeito de levantamentos topográficos:

I. A altitude ortométrica é a distância entre a superfície física e a geoidal, observada na vertical do lugar.

II. O nivelamento trigonométrico é o método que realiza a medição da diferença de altura entre os pontos do terreno, a partir da leitura do ângulo vertical gerado pela linha de visada ao alvo.

III. Uma superfície quase geoide caracteriza-se por ser estabelecida a partir da anomalia de longitude plotada com referência à superfície ao longo da normal.

É correto o que se afirma em:

Um desenho topográfico de um terreno retangular está representado em escala 1:1000. Considerando que as medidas representadas desse mesmo terreno são de largura = 5,5cm e comprimento = 11,5cm, a área desse terreno é de:

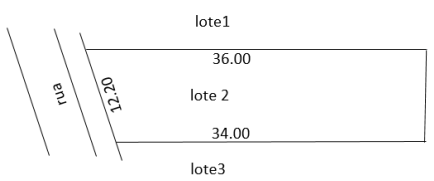

A figura apresenta um lote de terreno (Lote 2) com suas cotas (em metros) e confrontantes.

Tendo-se em vista que a testada do lote mede 12,20m, assinale a opção correta.

Foi realizado um levantamento topográfico e dele se obtiveram os rumos de um caminhamento, expressos pelos seguintes valores: Rumo AB = 42º27'NE, Rumo BC = 36º45'SE e Rumo CD = 61º59'NE. A alternativa que satisfaz o ângulo que é maior que 180º e está formado na estação C é exatamente:

Em topografia saber usar escala é muito importante. O valor da escala é adimensional, ou seja, não tem dimensão (unidade). Escrever 1:200 significa que uma unidade no desenho equivale a quantas unidades no terreno?

A locação de uma obra tem de ser global, sobre um ou mais quadros de madeira que envolvam todo o seu perímetro. Os referidos quadros de madeira são conhecidos como

As distâncias são elementos lineares fundamentais para a Topografia, pois para se caracterizar um terreno necessitam-se de figuras geométricas formadas por distâncias e ângulos. Sobre as distancias topográficas, analise as afirmativas abaixo e dê valores Verdadeiro (V) ou Falso (F).

( ) A distância vertical (DV) é a distância perpendicular à distância horizontal, ou ainda, paralela ao eixo zênite-nadir.

( ) A distância inclinada (DI) é a distância em linha reta que une dois pontos em que a DH e a DV sejam diferentes de zero.

( ) A distância reduzida é uma distância entre dois pontos situados em um plano vertical (perpendicular ao eixo zênite-nadir).

Assinale a alternativa que apresenta a sequência correta de cima para baixo.

Sobre os principais erros que ocorrem em levantamentos topográficos, relacionados a mediação direta de distancias utilizando diastímetros, assinale a alternativa que apresenta a definição do erro de catenária.
