Questões de Concurso sobre Topografia

O que se pode afirmar em relação a um erro sistemático?

Em Topografia, os conceitos de azimute e rumo são bastante utilizados em levantamentos topográficos.

Analise as afirmativas abaixo em relação ao assunto.

1. A partir do Norte, os rumos crescem no sentido horário para E, e no anti-horário para W.
2. A variação do azimute é de 0° a 90°.
3. A partir do Sul, os rumos crescem no sentido anti-horário para E, e horário para W.

Assinale a alternativa que indica todas as afirmativas corretas.

O Termo referido à perfeição obtida nas medições chama-se

O rumo magnético do lado AB de um triângulo equilátero ABC, vale 23º30’ NE. Calcular os rumos verdadeiros dos outros dois lados, caminhando-se no sentido horário, sabendo-se que a declinação magnética no local vale 12º20’W.

Com teodolito e trena foram levantados os pontos B, C e D a partir do ponto de estação A pelo método de irradiação, obtendo-se os dados do croqui. As coordenadas do ponto estação são: Xa = 100,00m e Ya = 200,00m. Calcule, usando o método topográfico correspondente, os azimutes dos lados AC e AD.

Considere os dados do quadro abaixo, efetue os cálculos necessários e assinale a alternativa correta.

Considere AI = altura do instrumento e os valores em metro.

Considerando que a área para seu levantamento era pequena e que utilizaria a escala 1:100 para representá-la graficamente, um agrimensor, utilizando métodos e técnicas através de medição de ângulos e distâncias, recorreu à medição direta sobre o terreno usando instrumentos topográficos adequados ao rigor pretendido, o que possibilitaria a representação geométrica de uma parcela da superfície terrestre, com rigor e aproximação necessários, executando assim um levantamento

Durante medição de um serviço de terraplanagem em obra rodoviária, a equipe topográfica conseguiu medir a área de três seções transversais: 125 m² , 250 m² e 80 m² . Essas seções são consecutivas e fazem parte da medição por estaqueamento, com distanciamento de 20 m entre as estacas.

O volume total medido entre essas seções, segundo o cálculo dos volumes no ponto médio, é:

As marcações efetuadas no terreno, tais como vértices de coordenadas e referências de nível, que permitem o trabalho inverso do levantamento topográfico, ou seja, a locação no terreno dos estudos e projetos elaborados sobre as plantas topográficas, denomina-se:

Avalie as informações abaixo e assinale quais se referem a conselhos úteis que permitirão otimizar os trabalhos de campo

I – Estudar o percurso do nivelamento.

II – Aumentar ao máximo o número de estações.

III – Transportar o nível sempre na vertical sobre o ombro.

IV – Manter sempre que possível, a desigualdade para as distâncias referentes às visadas atrás e adiante.

Complete os espaços do texto abaixo e assinale a alternativa com a sequência correta.

“Na interpretação das cartas topográficas, quando ocorrer o _________espaçamento entre as curvas de nível, _______________________________.”

Linha de colimação ou linha de visada é definida como

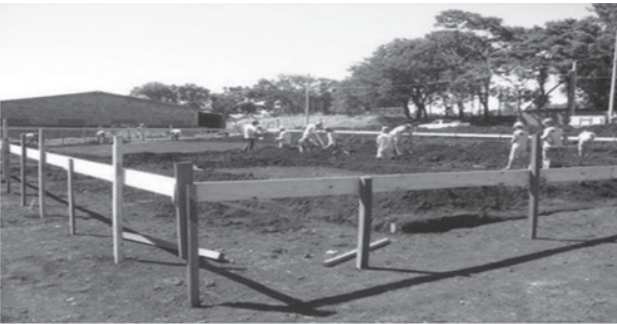

Observe a figura a seguir.

Fonte: https://neoipsum.com.br/locacao-de-obra

A figura acima apresenta uma locação de obra utilizando-se de:

Assinale apenas uma opção.

O Grau de refinamento com que uma dada quantidade é medida é o(a)

O Norte Verdadeiro é baseado na(o)

Na topografia, alguns termos específicos são utilizados para determinar medidas, ângulos, informações relacionadas aos levantamentos planialtimétricos.

Neste contexto, quando se utiliza a expressão “azimute”, está se referindo a uma medida de abertura angular do sistema de coordenadas horizontal, medido a partir do Norte, no sentido horário e seu valor varia de 0° a:

De acordo com os diferentes graus de precisão de um nivelamento geométrico, relacione as colunas abaixo, em seguida, assinale a alternativa com a sequência correta.

1 – Nivelamento expedido

2 – Nivelamento regular

3 – Nivelamento excelente

( ) Erros médios ±0,012.

( ) Erros médios ±0,024.

( ) Erros médios ±0,10.

( ) As leituras de mira são tomadas com aproximação de 0,l m.

( ) As leituras de mira são tomadas com aproximação de 0,0 lm.

( ) As leituras de mira são tomadas com aproximação de 0,00l m.

Em determinado trabalho de campo e respectivos cálculos, um técnico em agrimensura observou, utilizando uma estação total, o azimute de um alinhamento A-B (73°) e a deflexão (α) na estação B (108°). Com base nessas informações e na seguinte figura, o técnico calculou os valores do azimute e do rumo do alinhamento B-C. Quais foram os resultados obtidos por ele, respectivamente?

“Documento que contém a descrição pormenorizada de uma propriedade, incluindo: nome da propriedade, nome do proprietário e localização; descrição do perímetro citando coordenadas, distâncias e ângulos entre os alinhamentos; nome dos confrontantes em cada trecho; área abrangida, data, assinatura, nome e registro do profissional responsável pelo levantamento; informações referentes ao sistema de referência”. O enunciado se refere a qual documento?

A “locação de obra” é uma das atividades mais importantes para a garantia do sucesso da construção. Requer muito cuidado e atenção. Um erro de locação poderá impactar severamente na continuidade da obra, afetando o seu cronograma e consequentemente o seu custo. A figura abaixo apresenta uma linha de pilares a serem locados: pilares P1, P2, P3 e P4. Adotando-se a metodologia de locação pela linha de centro (eixo dos pilares), as distâncias entre as linhas de eixo A e B; B e C; C e D indicadas na figura como X, Y e Z são respectivamente:

Assinale a opção correta.
