Questões de Concurso sobre Topografia

A Planimetria e a Altimetria fazem parte da:

Analise as afirmativas a seguir:

I. A deflexão, no contexto da planimetria, é o ângulo formado entre o prolongamento do alinhamento anterior e o alinhamento que segue. Ela pode variar de 0° a 5°.

II. O azimute, no contexto da planimetria, é o ângulo formado entre o norte e o alinhamento em questão.

Marque a alternativa CORRETA:

Dada a ilustração das curvas de nível do terreno, onde se pretende construir um trecho de estrada, selecione a opção que indica qual o valor representaria a declividade do terreno no trecho reto de A até B. Sabe-se que a distância horizontal reta entre A e B é de 60 m.

Analise as afirmativas a seguir:

I. A deflexão, no contexto da planimetria, varia de 0° a 5° e necessita da indicação do norte ou do sul.

II. As irradiações, no contexto da planimetria, são todos os pontos cadastrados pela poligonal topográfica que servem para representar a área em estudo.

Marque a alternativa CORRETA:

Um terreno no Bairro Cordeiros tem as seguintes dimensões: 12 metros com a rua A, 35 metros com a rua B e 37 com quem de direito.

Qual a área do terreno em metros quadrados?

O nivelamento geométrico poderá ser simples ou composto, logo marque a alternativa correta sobre suas respectivas descrições.

No ano de 2005 foi realizada a medição do azimute verdadeiro de um alinhamento em 48° 30’ e do azimute magnético em 45°20’. Em 2019 foi realizada nova medição do azimute magnético e foi obtido o valor de 43°10’.

Qual a variação da declinação magnética no período?

O levantamento apenas dos limites e confrontações de uma propriedade, pela determinação do seu perímetro, incluindo, caso exista, o alinhamento da via, como também a sua orientação e sua amarração a pontos materializados no terreno de uma referência cadastral, é:

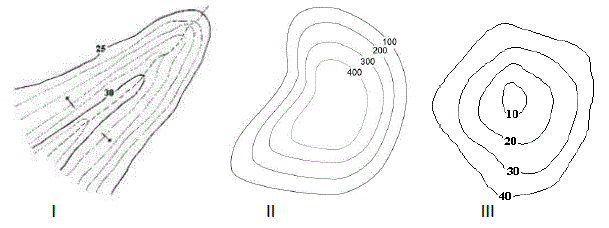

Baseando-se no princípio de curvas de nível para levantamentos topográficos, pode-se afirmar que as imagens a seguir representam, respectivamente:

Os níveis são equipamentos que permitem definir com precisão um plano horizontal ortogonal à vertical definida pelo eixo principal do equipamento. Uma das principais partes de um nível é o(a):

A NBR 13133 estabelece, em seu item 6.4, quatro classes de nivelamento de linhas ou circuitos e de seções, abrangendo métodos de medida, aparelhagem, procedimentos, desenvolvimentos e materialização. O nivelamento geométrico para a determinação de altitudes ou cotas em pontos de segurança e vértices de poligonais para levantamentos topográficos destinados a projetos básicos executivos e obras de engenharia corresponde a classe:

Analise as afirmativas a seguir:

I. A ré, no contexto da planimetria, é um ponto de referência da estação.

II. O alinhamento topográfico, no contexto da planimetria, é um segmento de reta materializado por dois pontos nos seus extremos.

Marque a alternativa CORRETA:

Analise as afirmativas a seguir:

I. O rumo, no contexto da planimetria, varia de 0° a 15° e necessita da indicação do quadrante em que se encontra o alinhamento.

II. A poligonal topográfica, no contexto da planimetria, representa a figura geométrica gerada pelos pontos percorridos da área em estudo.

Marque a alternativa CORRETA:

O rumo 49°28’23” NE e o azimute 197°15’55” podem ser convertidos em azimute e rumo, respectivamente, em:

Responsáveis por gerar dados para subsidiar o desenvolvimento e a execução dos projetos de construção, os equipamentos de topografia são elementos-chave em obras bem-sucedidas.

Relacione as colunas de acordo com as respectivas definições:

1. Teodolito

2. Nível de Luneta

3. Receptor GPS

4. Estação Total

5. Bússola

( ) Instrumento utilizado com finalidade principal de obter os desníveis do terreno. Isto pode ser facilmente conseguido com o auxílio de uma mira falante.

( ) Instrumento utilizado em levantamentos planimétricos, altimétricos e planialtimétricos. Tem a finalidade de medir ângulos horizontais e verticais, bem como determinar alinhamentos com precisão.

( ) Instrumento eletrônico que funciona como teodolito e distanciômetro ao mesmo tempo. Ou seja, faz o trabalho dos dois instrumentos citados com muito mais precisão e rapidez, além de possibilitar a armazenagem de dados.

( ) Instrumento geodésico que tem a finalidade de determinar as coordenadas geográficas, bem como a altitude, de pontos na superfície terrestre.

( ) Instrumento que tem a finalidade de determinar ângulos azimutais ou rumais.

Assinale a alternativa que indica a sequência correta das definições:

Sobre o método do caminhamento perimétrico, analise as proposições abaixo e em seguida assinale a alternativa correta:

( ) O método do caminhamento perimétrico consiste em percorrer o polígono efetuando-se a medida de cada um dos lados, e dos ângulos horizontais em cada um dos vértices.

( ) Pode-se considerar três fases distintas: trabalho em campo, trabalho virtual e trabalho de escritórios.

( ) Uma das vantagens deste método é que pode ser usado em qualquer área, até mesmo em pontos inacessíveis.

( ) As medições das distâncias horizontais podem ser diretas, indiretas ou eletrônicas. Na determinação direta das distâncias devemos ter o cuidado de manter sempre a trena na horizontal, evitando-se tomar medidas inclinadas. A determinação indireta das distâncias é feita através de taqueometria e a eletrônica através de distanciômetros eletrônicos e prismas.

Assinale a alternativa cujos termos preenchem correta e respectivamente as lacunas do texto abaixo:

O GPS - Sistema de Posicionamento Global é dividido em ____segmentos. O segmento______é composto por 24 satélites mais 4 sobressalentes prontos para entrar em operação. O segmento_______é constituído por estações terrestres que ficam sob controle do Departamento de Defesa Americano, possui um centro de controle e vários centros de monitoração de sinais de satélites. O segmento______é constituído pelos receptores, que podem variar de tamanho, modelo e fabricante, mas principalmente em qualidade de recepção.

Sendo uma poligonal levantada, em campo, e tendo sua principal vantagem permitir a verificação de erro de fechamento angular e linear, é correto afirmar que condiz com:

Marque a alternativa que representa o significado de rede de nivelamento.

A orientação, entre outros fatores, é um aspecto muito importante para os levantamentos topográficos. Desse modo, assinale a alternativa que apresenta, respectivamente, o azimute e o rumo do alinhamento AB ilustrado pela Figura 1 abaixo. Considere os critérios empregados no hemisfério sul e que os eixos são perpendiculares entre si.

Figura 1
