Questões de Concurso sobre Topografia

Na topografia, alguns termos específicos são utilizados para determinar medidas, ângulos, informações relacionadas aos levantamentos planialtimétricos.

Neste contexto, quando se utiliza a expressão “azimute”, está se referindo a uma medida de abertura angular do sistema de coordenadas horizontal, medido a partir do Norte, no sentido horário e seu valor varia de 0° a:

De acordo com os diferentes graus de precisão de um nivelamento geométrico, relacione as colunas abaixo, em seguida, assinale a alternativa com a sequência correta.

1 – Nivelamento expedido

2 – Nivelamento regular

3 – Nivelamento excelente

( ) Erros médios ±0,012.

( ) Erros médios ±0,024.

( ) Erros médios ±0,10.

( ) As leituras de mira são tomadas com aproximação de 0,l m.

( ) As leituras de mira são tomadas com aproximação de 0,0 lm.

( ) As leituras de mira são tomadas com aproximação de 0,00l m.

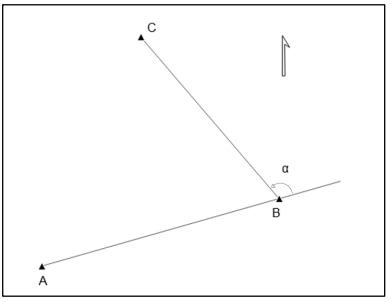

Em determinado trabalho de campo e respectivos cálculos, um técnico em agrimensura observou, utilizando uma estação total, o azimute de um alinhamento A-B (73°) e a deflexão (α) na estação B (108°). Com base nessas informações e na seguinte figura, o técnico calculou os valores do azimute e do rumo do alinhamento B-C. Quais foram os resultados obtidos por ele, respectivamente?

“Documento que contém a descrição pormenorizada de uma propriedade, incluindo: nome da propriedade, nome do proprietário e localização; descrição do perímetro citando coordenadas, distâncias e ângulos entre os alinhamentos; nome dos confrontantes em cada trecho; área abrangida, data, assinatura, nome e registro do profissional responsável pelo levantamento; informações referentes ao sistema de referência”. O enunciado se refere a qual documento?

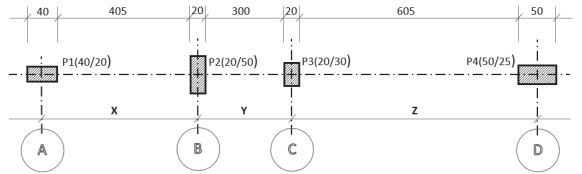

A “locação de obra” é uma das atividades mais importantes para a garantia do sucesso da construção. Requer muito cuidado e atenção. Um erro de locação poderá impactar severamente na continuidade da obra, afetando o seu cronograma e consequentemente o seu custo. A figura abaixo apresenta uma linha de pilares a serem locados: pilares P1, P2, P3 e P4. Adotando-se a metodologia de locação pela linha de centro (eixo dos pilares), as distâncias entre as linhas de eixo A e B; B e C; C e D indicadas na figura como X, Y e Z são respectivamente:

Assinale a opção correta.

Sobre a topografia aplicada a engenharia civil, leia atentamente as alternativas a seguir:

I. Na Topografia, para as representações e cálculos, supõe-se a Terra como sendo plana, quando, na realidade, esta é um elipsóide de revolução, achatado. Segundo W. Jordan, o limite para se considerar uma superfície terrestre como plana é 5,5 km².

II. As escalas mais comuns usadas na planimetria para a representação de pequenos lotes urbanos são 1:100 ou 1:200. Já para as plantas de arruamentos e loteamentos urbanos usa-se usualmente a escala 1:10.000.

III. O alqueire paulista corresponde a um retângulo de 110 x 220 m = 24200 m².

IV. Entre os equipamentos auxiliares para se efetuar os levantamentos topográficos, incluem-se: balizas, fichas, trenas de aço, de lona, de fibra sintética e correntes de agrimensor.

A sequência das afirmativas INCORRETAS é:

Sobre o levantamento de pequenas propriedades somente com medidas lineares, leia as alternativas a seguir:

I. Nos levantamentos exclusivamente com medidas lineares, os triângulos e os retângulos constituirão a armação do levantamento.

II. Dentro da gleba que se pretende levantar, escolhem-se pontos que formem, entre eles, triângulos encostados uns aos outros, de modo a abranger toda a região.

III. A formação dos retângulos secundários e menores é necessária para que se possa atingir, com a triangulação, todos os detalhes que se queira levantar.

IV. Para a amarração de um detalhe sobre uma linha que se mede, existem dois processos básicos: o da perpendicular e o do triângulo.

A sequência das afirmativas corretas é:

Por definição, uma Referência de Nível (RN) é

A Vertical do Lugar é definida como a

Avalie as afirmações abaixo e assinale a alternativa que apresenta informações verdadeiras quanto à altimetria.

I – A determinação da cota ou altitude é uma atividade secundária na Engenharia.

II – Conhecendo-se um valor de referência inicial, é possível calcular as demais cotas ou altitudes.

III – A seleção e aplicação de cada método de nivelamento independem da finalidade de trabalho.

IV – A situação de um ponto à superfície da terra só fica perfeitamente definida quando for conhecida para esse ponto uma cota ou uma altitude.

Em diferentes projetos de construção civil, as curvas de nível são utilizadas. Sobre estas, informe se é verdadeiro (V) ou falso (F) o que se afirma a seguir e assinale a alternativa com a sequência correta.

( ) Curva de nível é o nome utilizado para designar uma linha imaginária que liga todos os pontos de mesma altitude.

( ) A partir do uso das curvas de nível, são confeccionados mapas topográficos.

( ) Na interpretação de curvas de nível, relevos de maiores altitudes possuem curvas mais próximas umas da outras, enquanto as mais distantes representam terrenos mais planos.

( ) As curvas de nível não possibilitam a interpretação tridimensional do relevo de um terreno.

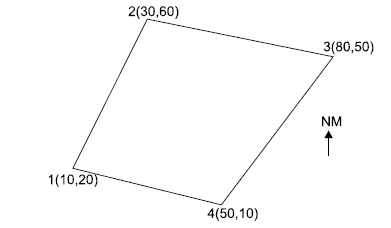

Considere o levantamento planimétrico do terreno da figura, com quatro estacas, cujas coordenadas estão representadas em metros.

A área do terreno, em metros quadrados, é:

Alguns conceitos são utilizados com frequência nas atividades de levantamento topográfico, como por exemplo, azimute e rumo.

Com relação a estes termos, é correto afirmar que o azimute é medido:

Uma distância inclinada entre dois pontos é medida, encontrando-se 40,00m. Se a diferença de altitude entre os pontos é de 24,00m, qual a distância horizontal entre eles?

Assinale a alternativa que corresponde, em graus, à somatória do ângulo zenital com o ângulo de inclinação de uma mesma direção.

Em relação ao nivelamento, assinale a alternativa correta.

Dado um rumo à vante de um alinhamento igual a 45°35’55"SE, os valores dos azimutes à direita, de vante e ré serão, respectivamente:

Quais os três métodos comuns de nivelamento existentes?

Em relação às trenas de tecido, podemos afirmar:

Existem ocorrências que influenciam de maneira negativa na leitura de ângulos e, consequentemente, na precisão dos levantamentos topográficos. Considere as seguintes ocorrências:

I – Refração horizontal.

II – Mudança de temperatura.

III – Encostar no tripé quando estiver apontando o instrumento ou fazendo leituras.
