Questões de Concurso sobre Topografia

A “locação de obra” é uma das atividades mais importantes para a garantia do sucesso da construção. Requer muito cuidado e atenção. Um erro de locação poderá impactar severamente na continuidade da obra, afetando o seu cronograma e consequentemente o seu custo. A figura abaixo apresenta uma linha de pilares a serem locados: pilares P1, P2, P3 e P4. Adotando-se a metodologia de locação pela linha de centro (eixo dos pilares), as distâncias entre as linhas de eixo A e B; B e C; C e D indicadas na figura como X, Y e Z são respectivamente:

Assinale a opção correta.

Sobre a topografia aplicada a engenharia civil, leia atentamente as alternativas a seguir:

I. Na Topografia, para as representações e cálculos, supõe-se a Terra como sendo plana, quando, na realidade, esta é um elipsóide de revolução, achatado. Segundo W. Jordan, o limite para se considerar uma superfície terrestre como plana é 5,5 km².

II. As escalas mais comuns usadas na planimetria para a representação de pequenos lotes urbanos são 1:100 ou 1:200. Já para as plantas de arruamentos e loteamentos urbanos usa-se usualmente a escala 1:10.000.

III. O alqueire paulista corresponde a um retângulo de 110 x 220 m = 24200 m².

IV. Entre os equipamentos auxiliares para se efetuar os levantamentos topográficos, incluem-se: balizas, fichas, trenas de aço, de lona, de fibra sintética e correntes de agrimensor.

A sequência das afirmativas INCORRETAS é:

Sobre o levantamento de pequenas propriedades somente com medidas lineares, leia as alternativas a seguir:

I. Nos levantamentos exclusivamente com medidas lineares, os triângulos e os retângulos constituirão a armação do levantamento.

II. Dentro da gleba que se pretende levantar, escolhem-se pontos que formem, entre eles, triângulos encostados uns aos outros, de modo a abranger toda a região.

III. A formação dos retângulos secundários e menores é necessária para que se possa atingir, com a triangulação, todos os detalhes que se queira levantar.

IV. Para a amarração de um detalhe sobre uma linha que se mede, existem dois processos básicos: o da perpendicular e o do triângulo.

A sequência das afirmativas corretas é:

Indique a alternativa que completa corretamente as lacunas:

“____________________ são perfis curtos __________________ao eixo do projeto.”

Um determinado levantamento topográfico possui um ângulo azimute igual a 137°. Logo, pode-se afirmar que o valor do rumo para o ângulo azimute dado é igual a:

Um observador, na margem de um rio, vê o topo de uma torre na outra margem segundo um ângulo vertical de 56°. Afastando-se 20,00m e mantendo a linha AC até marcar o ponto D, observa o mesmo topo de torre com um ângulo de 35°.

Calcule a altura da torre e a largura do rio.

Dados: Tg 56º aproximadamente = 1,48 e Tg 35º aproximadamente = 0,70

Convencionalmente, em relação às representações cartográficas e suas escalas, assinale a alternativa correta.

Uma distância é medida com uma trena de aço de 30m, sendo achado o valor de 273,15m. Mais tarde a trena é aferida e encontra-se um comprimento real de 30,01m. Qual é a distância correta medida?

Quais são as três fontes de erros?

Com o teodolito estacionado em um ponto de cota 100,00m, estando o eixo da luneta a 1,650m do solo, fez-se uma visada na mira colocada num ponto de cota 99,65m. Sendo a leitura do retículo médio 3,420m e o ângulo de inclinação da luneta 92º35’10” (nadiral), determine a distância horizontal entre os dois pontos.

Dados: Tg 2º 35’10” = 0,045

A topografia é o ramo da ciência que tem como base abstrair a configuração de uma extensão de terra com a posição de todos os seus acidentes naturais ou artificiais. Dado este fato, um topógrafo tem como objetivo apresentar os níveis e desneveis em relação a um determinado terreno, demonstrando os pondo onde deve ser realizado os cortes e aterros necessários para que se possa fazer determinada construção.

Desta forma, qual seria a melhor resposta para a seguinte questão:

“Qual a diferença entre Corte e Aterro, quando se diz respeito a movimentação de terra?

Qual deverá ser a leitura, em metros, efetuada por um topógrafo em uma mira vertical no ponto X, sabendo-se que a cota em tal ponto é 498,550 metros e a altura do instrumento, no momento da leitura, é de 500,100 metros?

Quais são os erros máximos considerados, para medições em cartas, utilizando-se especificamente uma régua de escalas?

O sistema sexagesimal é o sistema mais utilizado na topografia. No sistema sexagesimal, o círculo trigonométrico é dividido em 360 partes, tendo como unidade básica o grau. Sobre este sistema, leia atentamente as alternativas a seguir:

I. A soma de 50°20’ 30” e 20°45’ 43” é igual a 70° 65’ 73”.

II. A subtração de 50° 20’ 30” e 10° 42’ 40” é igual a 39° 37’ 50”.

III. A multiplicação de 20° 20’ 30” por 5 é igual a 100° 100’ 150”.

IV. A divisão de 80° 40’ 20” por 4 é igual a 20° 10’ 05”.

A sequência de afirmativas corretas é:

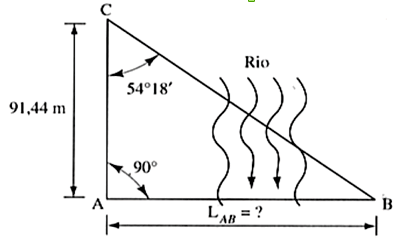

Um Agrimensor necessita determinar a distância entre A e B, mostrada na seguinte figura, sem equipamento eletrônico para medir distâncias. Devido a isto, o Profissional marcou no terreno um ângulo de 90° no ponto A e determinou o ponto C a 91,44m sobre a perpendicular marcada desde A, a montante do rio. Finalmente, mediu o ângulo no ponto C, encontrando-se o valor de 54°18’. O valor aproximado da distância AB é ( Dados: Tg 54º18’ aproximadamente = 1,39)

Um erro acidental, compensável ou aleatório é aquele

Numa rodovia projetou-se um greide reto, com inclinação constante, entre as estacas 12 + 12,00m (ponto A) até 25 + 2,00m (ponto B). As cotas do greide reto dos pontos A e B são respectivamente 104,60m e 94,60m.

*Considere que 1 (uma) estaca corresponde a 20 metros.

A cota do greide reto da estaca 16 + 7,00m, intermediária a este trecho A - B, em metros, é

Em relação à curva de probabilidade é correto afirmar:

Marque (V) verdadeiro e (F) falso em relação ao norte magnético e assinale a alternativa que contém a sequência correta.

( ) É uma direção horizontal importante.

( ) Sua direção é constante no tempo e no espaço.

( ) Os polos magnéticos da Terra coincidem com os polos geográficos.

( ) Sua definição decorre da orientação de uma agulha magnética em suspensão livre.

Uma distância inclinada é medida com trena de aço, encontrando-se 245,67m. Se o ângulo vertical foi medido com teodolito e se achou 4º 30’, qual é a distância horizontal? (Dado: cos 4º30’= 0,997)
