Questões de Concurso sobre Topografia

O método de nivelamento trigonométrico pode ser usado para visadas acima de 300 m sobre a água e em terrenos íngremes, com inclinação acima de 30%. Para visadas maiores do que 125 m, devem ser considerados os efeitos da curvatura da Terra e a refração normal. Nesses casos, o procedimento exige visadas recíprocas e simultâneas.

Na execução de desenhos topográficos, o erro de graficismo, ou seja, o erro máximo admissível na elaboração de desenho topográfico para lançamento de pontos e traçados de linhas, que equivale a duas vezes a acuidade visual, é de

Assinale a alternativa que apresenta apenas instrumentos auxiliares para operações topográficas.

Se uma rampa possui deslocamento vertical de 2 m para um deslocamento horizontal de 40 m, então a sua declividade em termos de inclinação percentual é dada por:

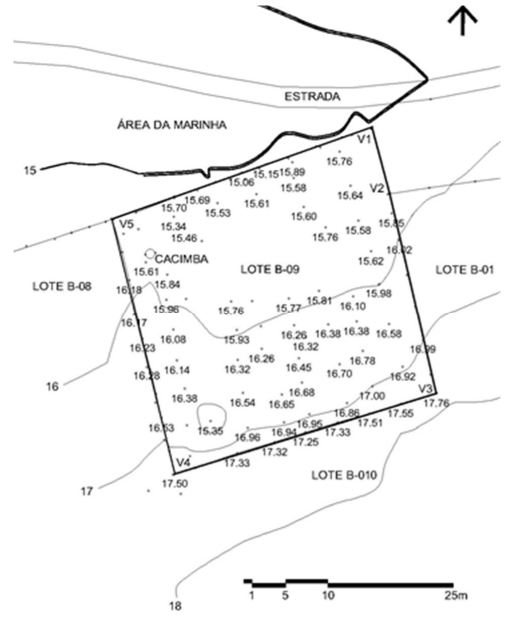

As plantas topográficas contêm informações técnicas do terreno, sendo um instrumento indispensável no planejamento das atividades relacionadas à construção civil, uma vez que é o primeiro requisito para qualquer estudo que visa intervir na paisagem de forma qualificada. Tendo em mãos a planta topográfica abaixo, que está referenciada quanto ao nível do mar e cujo acesso dá-se pela estrada, é possível afirmar que:

A Topografia é a base para diversos trabalhos de Engenharia, em que o conhecimento das formas e das dimensões do terreno é importante. São áreas nas quais a topografia é aplicada:

I. Planejamento Urbano.

II. Reflorestamento.

III. Irrigação e Drenagem.

IV. Monitoramento de Estruturas.

Estão CORRETOS:

Na topografia, o termo “acurácia”, é o grau de aderência das medidas, em relação ao seu valor verdadeiro que, se for desconhecido, a média aritmética destas medidas é considerada o valor mais provável, este termo está vinculado aos efeitos aleatórios e sistemáticos. O termo “precisão” são os valores que expressam o grau de aderência das medidas entre si. Observando por meio de analogia os chutes de um jogador de futebol que cobrou cinco pênaltis, e o que diz as definições dos termos acurácia e precisão, qual das alternativas abaixo está CORRETA?

A bússola é um instrumento muito antigo utilizado nas navegações e para fins de orientação; sua agulha central funciona como um ímã que interage com o campo magnético da Terra. A bússola é um instrumento empregado para a orientação na superfície terrestre. Em relação às bússolas, marque V para as afirmativas verdadeiras e F para as falsas.

( ) A graduação nas bússolas destinadas à leitura de rumos é subdividida em quadrantes, isto é, a numeração inicia no Norte com 90°, decrescendo para a direita e para a esquerda até zero, passando a crescer até 90° ao chegar ao Sul.

( ) Nas bússolas destinadas à leitura de azimutes, a graduação é contínua, isto é, vai de zero no Norte até 360° no mesmo ponto.

( ) No centro do círculo graduado, apoia-se uma agulha imantada, cujo comprimento é sensivelmente igual ao diâmetro do círculo, para que suas pontas se superponham à graduação permitindo, assim, a leitura.

A sequência está correta em

A execução do levantamento altimétrico da seção longitudinal (A) de uma gleba resultou nas seguintes leituras de mira:

Considerando que a cota da estaca A-1 é 52,50 metros, o valor da cota da estaca A-4 do mesmo alinhamento é, em metros,

Durante a inspeção em uma linha de pilares de concreto armado que servirão de apoio para uma tubulação, foram solicitados os seguintes serviços de conferência:

I - alinhamento

II - nivelamento

III - verticalidade

No local, estavam disponíveis os seguintes instrumentos: prumo, nível a laser, teodolito, tassômetro e placas de recalque.

Dentre esses instrumentos, os dois que NÃO poderiam ser utilizados nos serviços de conferência solicitados são o

Marque a alternativa correta sobre azimute

A partir de um vértice (ponto de inflexão) dos limites divisórios de uma propriedade urbana, um segmento do muro da divisa segue no azimute geográfico 60°, enquanto o outro segmento de muro segue no rumo geográfico 40° SE.

Logo, o ângulo interno, em graus, formado pelos segmentos de muros nesse vértice da propriedade é

Uma encosta do terreno, situada em área de preservação permanente (APP), apresenta declividade percentual de 100%.

Portanto, o valor em graus da declividade angular que corresponde à inclinação dessa encosta é

Dentre os vários métodos de representação do relevo de um terreno, o mais utilizado é o das curvas de nível. Nas alternativas abaixo, assinale àquela que contém os termos que completam corretamente e respectivamente as lacunas do enunciado a seguir:

“_______é o lugar geométrico dos pontos de altitudes mais altas, materializa a linha divisora das águas.”

“_______: é o lugar geométrico dos pontos de altitudes mais baixas, materializa a linha de junção das águas”

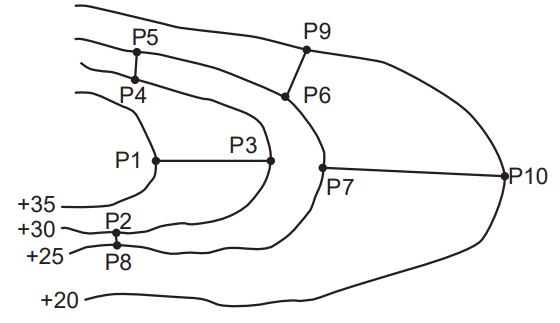

Observe as curvas de nível a seguir:

Dentre os trechos assinalados, o que apresenta a inclinação mais íngreme é o

Com relação à tabela a seguir, qual (is) linha (s) apresenta (m) a (s) transformação (ões) correta (s) de rumo em azimute?

Tratando-se ainda dos estudos topográficos para projetos executivos de ferrovias, quando do levantamento de talvegues para projeto de pontes, dentre outros, o eixo do bueiro deverá ter a menor esconsidade possível, permitindo-se em casos excepcionais que ultrapasse a:

Nos estudos topográficos para projetos executivos de ferrovias, na execução dos estudos do nivelamento do eixo do projeto, o erro de fechamento não poderá ser superior a:

Instrumento utilizado para determinação de uma distância vertical de um ponto até o plano horizontal de um nível, nos estudos topográficos:

O cálculo das coordenadas parciais de uma poligonal de três vértices resultou nas seguintes medidas: (0; 0,1); (–0,1; 0,3); (0,2; –0,35). O erro de fechamento linear dessa poligonal é, aproximadamente:
