Questões de Concurso sobre Topografia

Com base no levantamento altimétrico, analise:

I. O levantamento altimétrico também acompanha o que diz seu nome: tem relação com altura e representação em um plano vertical;

II. Nesse tipo de levantamento aparecem os “altos e baixos”, que na linguagem topográfica é o relevo, ele é obtido com base em distâncias e ângulos verticais;

III. Leva também o nome de perfil do terreno.

Dos itens acima:

Na execução de um levantamento topográfico em que foi feito um nivelamento geométrico simples, o operador do instrumento obteve uma leitura de re com valor 1 540 mm na mira graduada instalada em uma Referência de Nível (RN) de altitude 808,933 m. Na sequência do trabalho, o operador apontou a luneta para obter a leitura de vante na mira graduada instalada em um ponto de altitude 808,523 m. Se todas as altitudes do levantamento topográfico são referentes ao mesmo datum altimétrico de origem, então o valor da leitura de vante, em milímetros, obtida pelo operador nesse último ponto é

Nas plantas e mapas topográficos a escala numérica geralmente vem acompanhada de uma escala gráfica impressa no corpo da planta ou mapa. Em relação a essa escala gráfica é correto afirmar que

Para compensar os efeitos da curvatura terrestre e da refração atmosférica, e facilitar a leitura da mira nos levantamentos topográficos, os comprimentos das visadas de ré e de vante devem ser aproximadamente iguais e de, no máximo,

Em topografia, sobre o levantamento altimétrico afirma-se que

I. objetiva, exclusivamente, a determinação das alturas relativas a uma superfície de referência dos pontos de apoio e/ou dos pontos de detalhe, pressupondo-se o conhecimento de suas posições planimétricas e visando à representação altimétrica da superfície levantada.

II. tem, por principal característica, o estabelecimento de poligonais que permitem criar pontos irradiados e daí estabelecer as distâncias relativas de formações notáveis no terreno independentemente das cotas e altitudes envolvidas.

III. é realizado exclusivamente com barômetro por se tratar de um levantamento de altitudes exclusivamente. Caracteriza o relevo de grandes áreas e regiões, muito comum em cartas de forças militares e transportes rodoviários e ferroviários.

Marque a opção que indica a(s) afirmativa(s) CORRETA(S).

Segundo DOMINGUES (1979) diz-se que o processo de medida de distâncias é indireto quando estas distâncias são calculadas em função da medida de outras grandezas, não havendo, portanto, necessidade de percorrê-las para comparálas com a grandeza padrão. Os erros cometidos durante a determinação indireta de distâncias podem ser devidos a diversos fatores, sobre os quais é INCORRETO afirmar:

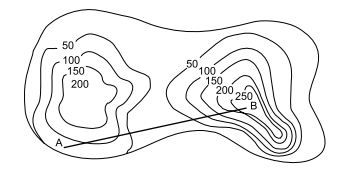

A figura mostra a planta de um levantamento planialtimétrico.

É correto afirmar que o desnível, em metros, das extremidades da linha A-B é de, aproximadamente,

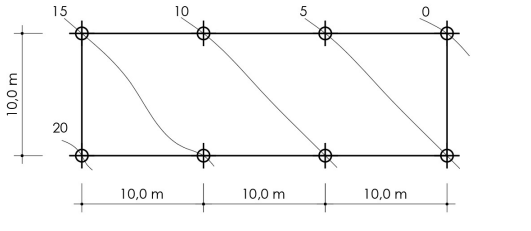

Considere um terreno retangular cujo levantamento planialtimétrico está representado pela figura a seguir, na qual as curvas de nível estão representadas em metros.

Pretende-se um movimento de terra a partir do qual o terreno fique nivelado, na cota zero metro. Com base nessas informações e considerando apenas o volume natural do solo, pode-se afirmar que:

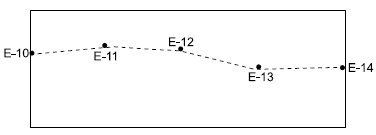

Considere a seção entre as estacas E-10 e E-14 de uma gleba que possui declividade de 10% e foi estaqueada de 20 em 20 metros.

Em um projeto rodoviário, com estacas a cada 20 m, a estaca E79+6m está na cota 112,7 m e a estaca E84+6m está na cota 102,7 m. O declive entre essas estacas é:

Com relação às assertivas sobre topografia, traçados viários e terraplenagem, indique se é verdadeiro ( V ) ou falso ( F ) o que se afirma.

( ) A escala 1/100 é menor que a escala 1/1.000.

( ) A declividade entre dois pontos depende do desnível e da distância entre estes pontos.

( ) Quanto menor a escala de um desenho, maior o nível de detalhamento de um elemento do terreno neste desenho.

( ) Quando o eixo de uma es trada acompanha as curvas de nível do terreno, ocorre uma redução do volume de terraplenagem.

( ) Empolamento é um fenômeno característico dos solos, que ocorre pela sua redução volumétrica ao ser escavado, devido à introdução de ar nos vazios.

De acordo com as afirmações, a sequência correta é

O azimute correspondente ao rumo 32° 20’ 30’’ SE é:

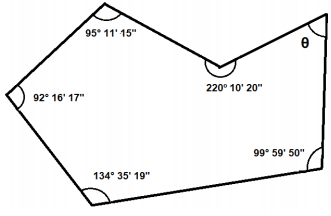

Calcule o ânulo θ, conforme a figura a seguir.

Quanto à locação é INCORRETO afirmar:

Com relação à escolha do terreno, para a implantação da futura edificação, vários aspectos, características e documentos devem ser analisados. Dentre os documentos, aquele que descreve o terreno com exatidão, e nele são anotadas todas as medidas planas, os ângulos e as inclinações, que visam obter com precisão os elementos que permitam a elaboração das plantas topográficas com número suficiente de coordenadas de pontos da superfície do terreno, denomina-se levantamento:

Nos estudos para implantação de uma via de transportes, uma seção transversal de corte em forma de trapézio apresentou para base menor (no leito da via), base maior (na superfície do terreno) e altura do trapézio as dimensões, em metros: 10, 20 e 5, respectivamente. Já a seção trapezoidal de corte imediatamente subsequente apresentou para esses mesmos elementos do trapézio as dimensões, em metros, 10, 18 e 4. O estaqueamento padrão do eixo da obra indica que cada seção transversal está situada 20 m distante da antecedente e da subsequente. Nessas condições, o volume de escavação no trecho entre as duas seções de corte, em metros cúbicos, é

Os dados apresentados na tabela a seguir são as coordenadas planas cartesianas (E,N) dos quatro vértices definidores da poligonal perimétrica de um de terreno de quatro lados, apresentadas em metros e referenciadas a um sistema topográfico local de origem arbitrária.

Com base nas coordenadas da tabela é possível concluir que o terreno apresenta

Que nome é dado à ferramenta que possui uma bolha com água em seu interior?

Denomina-se ________ em um levantamento topográfico, a linha imaginária que vai do equipamento do qual se obtém a leitura, o teodolito por exemplo, até o anteparo em que se encontra a definição dessa leitura, por exemplo a mira.

Assinale a alternativa que preencha corretamente a lacuna.
